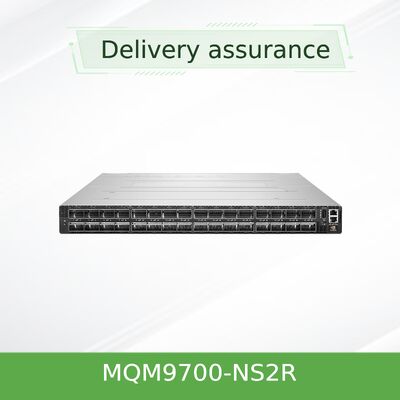

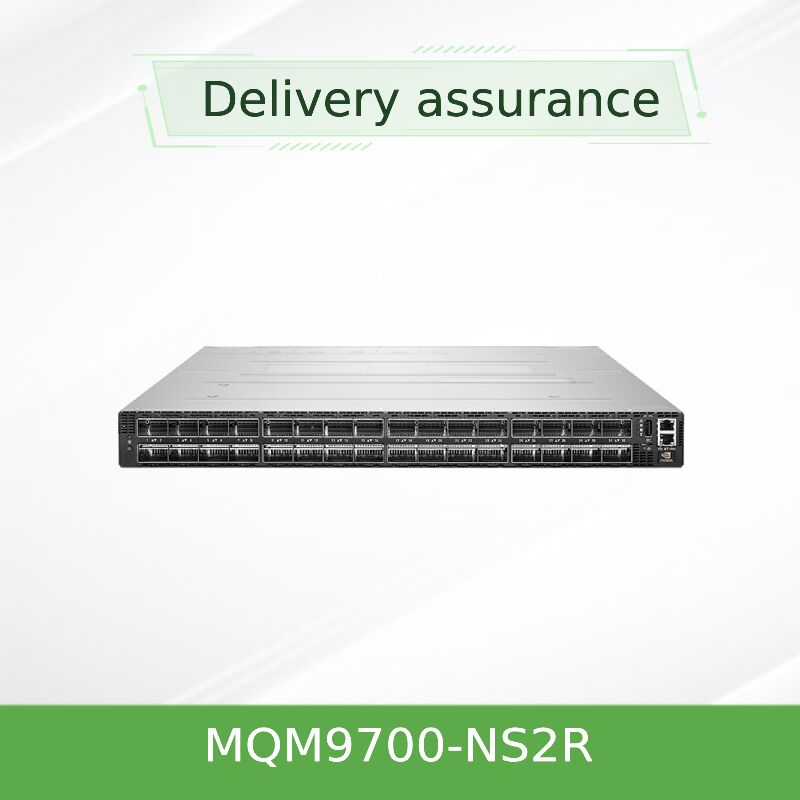

سوئیچ مدیریت شده NVIDIA Quantum-2 QM9700-NS2R با ۶۴ پورت ۴۰۰G InfiniBand
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| مدرک: | MQM9700 series.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MQM9700-NS2R (920-9B210-00RN-0M2) | نرخ انتقال: | 400 گرم |
|---|---|---|---|
| پورت ها: | 64 | تکنولوژی: | بی نهایت |
| حداکثر سرعت: | نردبان | بسته حمل و نقل: | بسته بندی |
| برجسته کردن: | سوئیچ InfiniBand ۴۰۰G NVIDIA Quantum-2,سوئیچ مدیریت شده InfiniBand ۶۴ پورت,سوئیچ شبکه Mellanox Quantum-2,64-port InfiniBand managed switch,Mellanox Quantum-2 network switch |
||
توضیحات محصول
NDR پیشرو در صنعت ۴۰۰ گیگابایت در ثانیه در هر پورت. ۵۱٫۲ تبت در ثانیه سرعت کل. SHARPv3 در شبکه محاسباتی. تاخیر بسیار کم برای پارچه های هوش مصنوعی و HPC.
NVIDIA Quantum-2 QM9700-NS2R یک سوئیچ InfiniBand 1U کاملاً مدیریت شده است که 64 پورت بی سابقه ای از پهنای باند غیر مسدود کننده 400Gb / s (NDR) را ارائه می دهد.تحقیقات علمی، و خوشه های محاسبات با عملکرد بالا (HPC) ، این امکان مقیاس پذیری گسترده را با 51.2 Tb / s کل سرعت دو طرفه و بیش از 66.5 میلیارد بسته در ثانیه فراهم می کند. استفاده از SHARPv3،مسیریابی سازگار، و RDMA، QM9700-NS2R حرکت داده ها و محاسبات درون شبکه را برای سخت ترین بارهای کاری تسریع می کند.
- قطب سوئیچ:64 پورت 400G غیر مسدود کننده (32 کانکتور OSFP)
- قدرت انتقال:51.2 Tb/s مجموعی دو طرفه
- نرخ بسته:>66.5 میلیارد بسته در ثانیه (BPPS)
- SHARPv3:32 برابر افزایش شتاب هوش مصنوعی در مقایسه با نسل قبلی
- جریان هوا:جریان هوایی معکوس کانکتور به قدرت (C2P) ، ایده آل برای محاصره راهرو گرم
- مدیریت:مدیر زیر شبکه در سیستم عامل تا 2000 گره، MLNX-OS، CLI، WebUI، SNMP، JSON API
- برق و خنک کننده:1+1 متغیر گرم افزوده، واحد های فن قابل تعویض گرم، گزینه جلو به عقب یا عقب به جلو (C2P تنظیم شده)
مجموعه QM9700 که بر اساس پلت فرم NVIDIA Quantum-2 ساخته شده است، چگالی و کارایی سوئیچینگ مرکز داده را دوباره تعریف می کند.C2P جریان هوا) 64 پورت 400Gb / s InfiniBand را در یک شاسی 1U فشرده ادغام می کنداز تکنولوژی تقسیم پورت برای ارائه تا 128 پورت با سرعت 200 گیگابایت در ثانیه پشتیبانی می کند و توپولوژی های انعطاف پذیر مانند Fat Tree ، DragonFly + ، SlimFly و Torus چند بعدی را ارائه می دهد.سازگاری با نسل های قبلی InfiniBand، یکپارچگی را در زیرساخت های موجود تضمین می کند.با قابلیت های پیشرفته تله متری، کنترل ازدحام، و بهبود خود شبکه، این سوئیچ سرعت برنامه را به حداکثر می رساند در حالی که عملیات را ساده می کند.

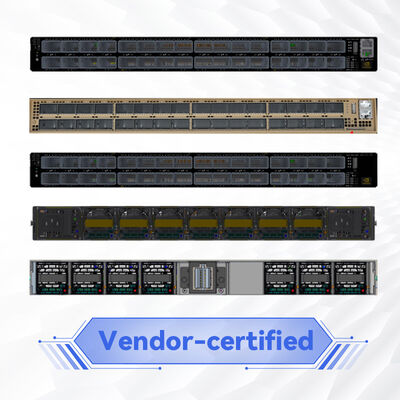

32 قفس OSFP که از 400G NDR یا 128x200G از طریق کابل های تقسیم کننده پشتیبانی می کنند، متغییر InfiniBand بالا از ریک را در فاکتور فرم 1U ارائه می دهند.

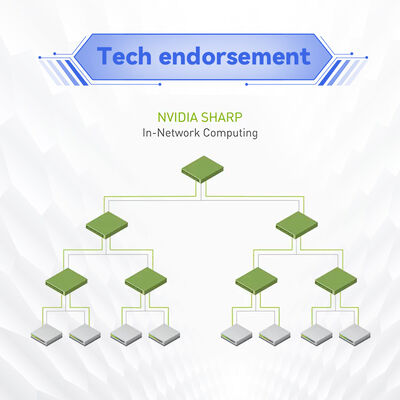

پروتکل جمع آوری و کاهش سلسله مراتب مقیاس پذیر نسل سوم NVIDIA عملیات جمعی هوش مصنوعی را تا 32 برابر تسریع می کند و حرکت داده و تاخیر را کاهش می دهد.
دسترسی مستقیم به حافظه از راه دور (RDMA) و مسیریابی سازگاری خنک ها را از بین می برد، در حالی که نقشه برداری خط مجازی پیشرفته و کنترل ازدحام عملکرد سازگار را حفظ می کند.
انتقال خودکار، انتقال مجدد در سطح پیوند و قابلیت های پیشرفته نظارت، عملیات غیر مختل کننده برای بار های کاری مهم را تضمین می کند.
مدیر زیر شبکه در سیستم پشتیبانی می کند تا 2000 گره خارج از جعبه؛ مدیریت شاسی کامل از طریق CLI، WebUI، SNMP و JSON / REST API.
برای طراحی خوشه های مقیاس پذیر و مقرون به صرفه بهینه شده است؛ رادیکس دو ضخامت لایه های شبکه را کاهش می دهد و کل هزینه مالکیت را کاهش می دهد.
پلت فرم کوانتوم ۲، آخرین فناوری 400G SerDes NVIDIA را ادغام می کند و 51.2 Tb / s از ظرفیت سوئیچ را ارائه می دهد. نوآوری های کلیدی شامل:SHARPv3محاسبات در شبکه، که عملیات جمعی را از گره های محاسبات خارج می کند، به طور چشمگیری کارایی آموزش هوش مصنوعی را بهبود می بخشد.دسترسی مستقیم به حافظه از راه دور (RDMA)به منظور دور زدن هزینه های بالای هسته، به دست آوردن تاخیر در مقیاس میکروسکنید. مسیریابی انطباقی به طور پویا ترافیک را در مسیرهای متعدد توزیع می کند تا از نقاط گرم جلوگیری شود،در حالی که کیفیت خدمات بهبود یافته (QoS) و نقشه برداری خط مجازی (VL) پهنای باند را برای برنامه های حیاتی تضمین می کند. QM9700-NS2R همچنین شامل تله متری پیشرفته برای نظارت بر پارچه در زمان واقعی و قابلیت های خود درمانی است که به طور خودکار ترافیک را در اطراف شکست های پیوند تغییر مسیر می دهد.
- خوشه های هوش مصنوعی و یادگیری ماشین:سوئیچ های NDR با رادیکس بالا قادر به تولید گجت های بزرگ GPU با SHARPv3 هستند که NCCL را تسریع می کنند.
- مراکز تحقیقاتی HPC:توپولوژی های SlimFly یا Fat Tree هزاران گره را با تاخیر بسیار کم برای شبیه سازی آب و هوا، ژنوم و فیزیک متصل می کنند.
- مرکز اطلاعات شرکت:تثبیت ترافیک شرق-غرب با معماری ستون فقرات 400G، کاهش تعداد سطوح و هزینه های عملیاتی.
- ابر و هیپر اسکیل:DragonFly + و توروس چند بعدی برای حداکثر مقیاس پذیری با تراکم پهنای باند بالا در هر واحد قفسه.
- ذخیره سازی و گسترش IO:اتصال سیستم های ذخیره سازی با عملکرد بالا با استفاده از NVMe over Fabrics (NVMe-oF) از طریق InfiniBand.

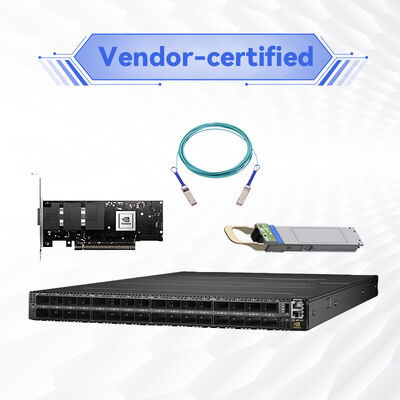

QM9700-NS2R به طور کامل با آداپتورهای NVIDIA InfiniBand (ConnectX-6، ConnectX-7، ConnectX-8) ، کابل ها (سنگ فعال / منفعل، فیبر فعال، ماژول های نوری) ،و نسل های قبلی FDR/EDR/HDR. این سیستم عامل MLNX-OS را با پشتیبانی گسترده API برای چارچوب های اتوماسیون اجرا می کند. سازگار با NVIDIA Unified Fabric Manager (UFM) برای نظارت پیشرفته، تجزیه و تحلیل پیش بینی و تله متری.این سوئیچ به صورت یکپارچه با برنامه ریزی کننده های HPC و ابزارهای اتوماسیون شبکه باز ادغام می شود.
| اجزا | مدل ها/استانداردهای پشتیبانی شده |
|---|---|
| آداپتورهای کانال میزبان | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand، NDR 400G HCA ها |
| کابل ها و فرستنده ها | مس منفعل OSFP (تا 2.5m) ، مس فعال، فیبر فعال (تا 500m) ، ماژول های نوری (QSFP-DD به آداپتورهای OSFP برای تقسیم 200G) |
| سرعت InfiniBand قبلی | HDR (200Gb/s) ، EDR (100Gb/s) ، FDR (56Gb/s) |
| مدیریت و اتوماسیون | MLNX-OS، UFM، Prometheus/Grafana از طریق SNMP، JSON-RPC، ماژول های Ansible |
| پارامتر | مشخصات |
|---|---|
| پورت ها و سرعت | 64 پورت غیر مسدود کننده 400Gb / s (NDR) InfiniBand؛ 32 کانکتور OSFP؛ پشتیبانی از 128 پورت @ 200Gb / s از طریق کابل های تقسیم کننده |
| ظرفیت تغییر | 51.2 Tb/s تراکم دو طرفه؛ >66.5 میلیارد بسته در ثانیه (BPPS) |
| تاخیر | Sub-130ns بندر به بندر با مسیریابی پویا (معمولی) |
| پردازنده و حافظه | x86 Coffee Lake i3، 8GB DDR4 SO-DIMM (2666 MT/s) ، 16GB M.2 SSD |
| رابط های مدیریت | 1x USB 3.0، 1x USB (I2C) ، 1x RJ45 (ایترنت) ، 1x RJ45 (UART) |
| منبع برق | 1+1 افزوده، قابل تعویض گرم، 200Vac، 80 PLUS Gold + گواهینامه |
| خنک کننده و جریان هوا | جریان هوایی معکوس (مدل NS2R) با اتصال به قدرت (C2P) ؛ واحدهای فن قابل تعویض گرم، گزینه های جلو / عقب |
| ابعاد (HxWxD) | 1.7 in (43.6 mm) x 17.0 in (438 mm) x 26.0 in (660.4 mm) |
| وزن | 14.5 کیلوگرم (31.97 پوند) |
| شرایط عملیاتی | دمای: 0°C تا 40°C رطوبت: 10٪ تا 85٪ بدون فشرده سازی ارتفاع تا 3050 متر |
| مقررات و ایمنی | RoHS، CE، FCC، VCCI، cTUVus، CB، RCM، ENERGY STAR |
| تضمین | گارانتی یک ساله سازنده (قابل تمدید) |
| شماره بخش قابل سفارش | توضیحات | مدیریت | جهت جریان هوا |
|---|---|---|---|
| MQM9700-NS2R | 64 پورت 400Gb / s InfiniBand، سوئیچ مدیریت شده، 32 پورت OSFP | مدیر شبکه فرعی کامل، MLNX-OS | اتصال به قدرت (C2P) ️ جریان هوای معکوس |
| MQM9700-NS2F | 64 پورت 400Gb / s InfiniBand، سوئیچ مدیریت شده | مدیریت شده (معایب مشابه) | قدرت به کانکتور (P2C) ️ جریان هوا به جلو |
| MQM9790-NS2R | 64 پورت 400Gb / s، سوئیچ غیر مدیریت شده | مدیریت غیر مدیریت شده و خارجی UFM | جریان هوا معکوس C2P |
| MQM9790-NS2F | 64 پورت 400Gb / s، سوئیچ غیر مدیریت شده | مدیریت نشده | جریان هوا به جلو P2C |
QM9700-NS2R برای مشتریانی که نیاز به مدیریت پیشرفته در جعبه (مدیر زیر شبکه) و جریان هوا از کانکتور به قدرت (خرید به راهرو سرد) دارند، ایده آل است.تایید سازگاری جریان هوا با طراحی حرارتی مرکز داده خود را قبل از سفارش.
انبارها و شرکای تحویل امکان حمل و نقل سریع در سراسر جهان را با بسته بندی امن فراهم می کنند.
مهندسان داخلی ما کمک می کنند تا توپولوژی های شبکه، طرح های کابل و الزامات نرم افزار ثابت را تایید کنند.
قیمت گذاری با شرکای مجاز با گزینه های ضمانت گسترده و برنامه های جایگزین پیشرفته.
پشتیبانی اختصاصی در زبان انگلیسی، چینی، کانتونی و زبان های منطقه ای برای تدارکات یکپارچه.
Starsurge پشتیبانی از چرخه زندگی را از انتهای تا انتهای ارائه می دهد: از مشاوره طراحی تا پیاده سازی و نگهداری پس از فروش. خدمات ما شامل راهنمایی نصب در محل، پردازش RMA،کمک به ارتقاء نرم افزاربرای پروژه های حجم بالا، ما مدیریت حساب های اختصاصی و افزایش فنی 24/7 را ارائه می دهیم. QM9700-NS2R با گارانتی سخت افزاری 1 سال ارسال می شود.بسته های پشتیبانی گسترده بر اساس درخواست در دسترس هستند.
تنها تفاوت جهت جریان هوا است: NS2R از جریان هوا معکوس کانکتور به قدرت (C2P) استفاده می کند ، در حالی که NS2F از جریان هوا جلو کانکتور به قدرت (P2C) استفاده می کند.با توجه به طراحی حرارتی قفسه خود انتخاب کنید (دروازه گرم / دروازه سرد).
بله، QM9700 از سازگاری با گذشته با استفاده از کابل های آداپتور مناسب یا گزینه های شکستن برای سرعت های HDR (200G) ، EDR (100G) و FDR (56G) پشتیبانی می کند.لطفاً از ماتریس سازگاری یا تماس Starsurge برای SKU های کابلی معتبر استفاده کنید.
نه ، QM9700-NS2R دارای یک مدیر زیر شبکه یکپارچه است که قادر به مدیریت تا 2000 گره است ، و پیاده سازی های کوچک و متوسط را ساده می کند. برای پارچه های بزرگتر ، می توان از SM یا UFM خارجی استفاده کرد.
بله، پارچه InfiniBand برای فروشنده سرور غیر قابل اطمینان است. هر سرور با پشتیبانی InfiniBand HCA (به عنوان مثال، سری ConnectX) می تواند به طور یکپارچه متصل شود.
قدرت معمول با پیکربندی پورت و کابل گذاری متفاوت است. PSU ها 1 + 1 اضافی 200-240Vac، Gold + رتبه بندی شده اند. برای برنامه ریزی دقیق انرژی با ما تماس بگیرید.
- اطمینان حاصل کنید که جهت جریان هوا (C2P برای NS2R) با استراتژی تهویه قفسه شما مطابقت دارد تا از گرم شدن بیش از حد جلوگیری شود.
- استفاده از ماژول های NVIDIA OSFP تایید شده یا کابل های ذغال سنگ / فیبر ذغال سنگ فعال / فعال برای عملکرد 400G.

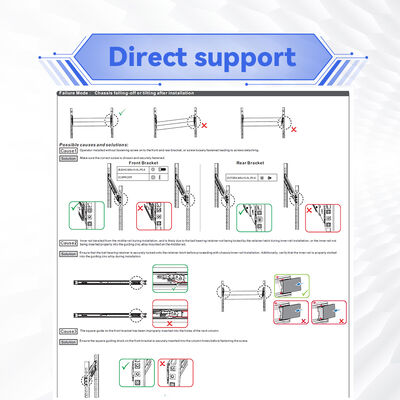

- نصب باید با احتیاط های ESD انجام شود و توسط پرسنل شبکه واجد شرایط انجام شود.
- به روز رسانی های نرم افزار باید با استفاده از دستورالعمل های MLNX-OS اجرا شود تا از وقفه جلوگیری شود؛ پنجره های نگهداری را بر اساس آن برنامه ریزی کنید.
استارسرج که در سال ۲۰۰۸ تاسیس شد، یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است. ما به دولت، مراقبت های بهداشتی، تولید، آموزش، امور مالی،و بخش های شرکت در سراسر جهانبا داشتن یک تیم فروش و فنی با تجربه، ما تجهیزات قابل اعتماد شبکه ای از جمله سوئیچ ها، NIC ها، کنترل کننده های بی سیم، کابل ها و راه حل های IoT را ارائه می دهیم.رویکرد مشتری اول ما تضمین می کند مقیاس پذیرپشتیبانی چند زبانه و قابلیت های تحویل جهانی Starsurge را به شریک مورد اعتماد شما برای راه حل های NVIDIA و مرکز داده تبدیل می کند.
- جهت جریان هوا (C2P) متناسب با طرح مرکز داده شما است
- انتخاب کابل های مناسب OSFP: مس فعال / منفعل یا فیبر، بر اساس فاصله
- نقشه توپولوژی شبکه (Fat Tree، DragonFly+، و غیره) و گره های مقیاس بندی
- اطمینان از این که آداپتورهای میزبان قادر به NDR هستند (ConnectX-7 یا جدیدتر برای 400G)
- اختصاص مدیریت IP و بررسی مجوز MLNX-OS (بدون مجوز اضافی برای تغییر هسته)

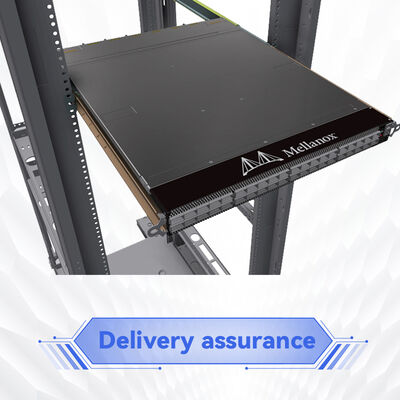

- - آماده سازی فضای قفسه: ارتفاع 1U، عمق تا 660mm از جمله مدیریت کابل
