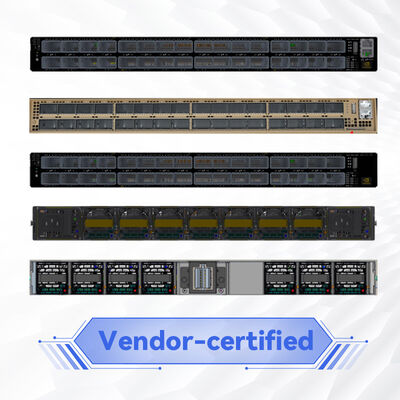

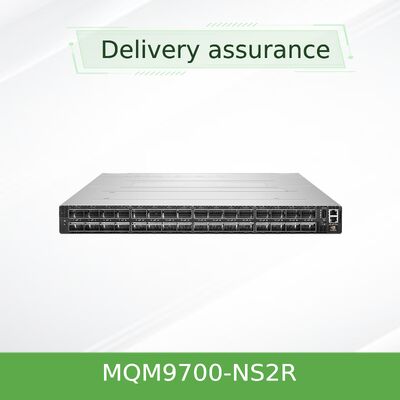

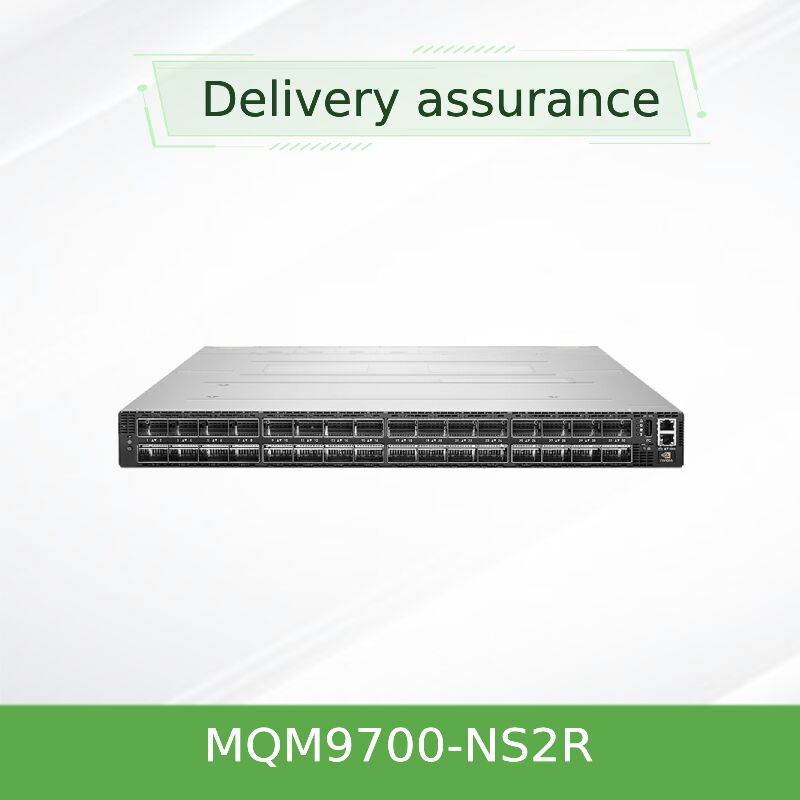

سوئیچ انفینیباند مدیریت نشده NVIDIA Quantum 2 MQM9790-NS2R با 64 پورت 400 گیگابیت بر ثانیه با جریان هوای معکوس (C2P)
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| مدرک: | MQM9700 series.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MQM9700-NS2R (920-9B210-00RN-0M2) | نرخ انتقال: | 400 گرم |
|---|---|---|---|
| پورت ها: | 64 | تکنولوژی: | بی نهایت |
| حداکثر سرعت: | نردبان | بسته حمل و نقل: | بسته بندی |
توضیحات محصول
مهندسی شده برای محیطهای هوش مصنوعی و HPC با مقیاس فوقالعاده که در آن مدیریت پارچه خارجی ترجیح داده میشود. MQM9790-NS2R تعداد 64 پورت غیر مسدود کننده 400 گیگابیت بر ثانیه InfiniBand را در یک شاسی فشرده 1U با جریان هوای معکوس از کانکتور به برق (C2P) ارائه میدهد که توپولوژیهای انعطافپذیر و محاسبات درون شبکهای SHARPv3 را امکانپذیر میسازد، در حالی که به مدیران زیرشبکه خارجی مانند NVIDIA UFM یا OpenSM متکی است.
گروه Hong Kong Starsurge سوئیچ NVIDIA Quantum-2 MQM9790-NS2R را معرفی میکند - یک سوئیچ InfiniBand با کارایی بالا و غیرمدیریتی 400 گیگابیت بر ثانیه با جریان هوای معکوس (کانکتور به برق). به عنوان بخشی از سری QM9700، این سوئیچ 32 پورت OSFP را پشتیبانی میکند که 64 اتصال 400 گیگابیت بر ثانیه (یا تا 128 پورت با سرعت 200 گیگابیت بر ثانیه از طریق فناوری تقسیم پورت) را پشتیبانی میکند. با توان عملیاتی دوطرفه 51.2 ترابیت بر ثانیه و ظرفیت بیش از 66.5 میلیارد بسته در ثانیه، MQM9790-NS2R برای مشتریانی طراحی شده است که به کنترل مدیر زیرشبکه خارجی (مانند NVIDIA UFM) برای تلهمتری پیشرفته، نظارت و ارکستراسیون پارچه در مقیاس بزرگ نیاز دارند.
- تراکم پورت بیسابقه: 64 پورت NDR InfiniBand 400 گیگابیت بر ثانیه در معماری غیر مسدود کننده 1U.
- حالت دوگانه 200 گیگابیت بر ثانیه: تا 128 پورت 200 گیگابیت بر ثانیه را با استفاده از فناوری تقسیم پورت NVIDIA پشتیبانی میکند و TCO را برای توپولوژیهای برگ-اسپاین کاهش میدهد.
- آماده برای مدیر زیرشبکه خارجی: طراحی شده برای استفاده با NVIDIA UFM (Unified Fabric Manager)، OpenSM، یا سایر مدیران زیرشبکه خارجی - ایدهآل برای پارچههای بزرگ و مدیریت شده مرکزی.

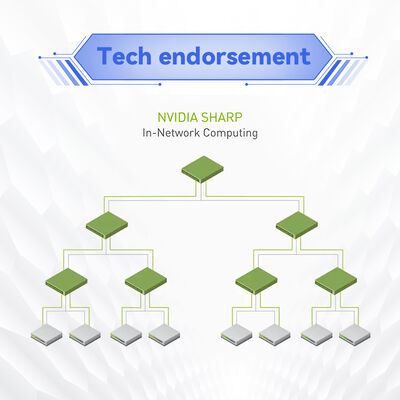

- محاسبات درون شبکهای: SHARPv3 (پروتکل کاهش و تجمیع سلسله مراتبی مقیاسپذیر) شتاب هوش مصنوعی 32 برابر بیشتر نسبت به نسل قبلی ارائه میدهد.
- خدمات پارچه پیشرفته: RDMA، مسیریابی تطبیقی، کنترل ازدحام، نگاشت VL بهبود یافته، و قابلیتهای شبکه خود ترمیم.
- جریان هوای معکوس (C2P): جهت جریان هوا از کانکتور به برق ایدهآل برای چیدمان مرکز داده با راهروی سرد در سمت پورت.
- افزونگی و قابلیت اطمینان: 1+1 منبع تغذیه اضافی قابل تعویض در حین کار، واحدهای فن قابل تعویض در حین کار.
- سازگاری با عقب: از نسلهای قبلی InfiniBand (HDR، EDR، FDR) پشتیبانی میکند.
MQM9790-NS2R که بر اساس ASIC NVIDIA Quantum-2 ساخته شده است، از فناوری پیشرفته SerDes 400 گیگابیت بر ثانیه بهره میبرد. این شامل دسترسی مستقیم از راه دور به حافظه (RDMA) برای سربار کم CPU و توان عملیاتی بالا، مسیریابی تطبیقی برای جلوگیری از نقاط داغ پارچه، و NVIDIA SHARPv3 برای کاهشهای درون شبکهای است که عملیات جمعی را در چارچوبهای MPI و هوش مصنوعی به طور چشمگیری تسریع میکند. بدون مدیر زیرشبکه داخلی، این مدل مدیریت پارچه را به کنترلکنندههای خارجی واگذار میکند و امکان اجرای سیاست مرکزی و تلهمتری عمیقتر را هنگام جفت شدن با NVIDIA UFM فراهم میکند.
MQM9790-NS2R با پشتیبانی از چندین توپولوژی - از جمله Fat Tree، SlimFly، DragonFly+ و Torus چند بعدی - به معماران اجازه میدهد تا شبکههای مقرون به صرفه و بسیار مقاوم برای ابررایانههای نسل بعدی بسازند و در عین حال مدیریت مرکزی را حفظ کنند.
- خوشههای هوش مصنوعی و یادگیری ماشین: اتصالات GPU با سرعت بالا برای آموزش مدلهای زبان بزرگ با مدیریت مرکزی UFM.
- محاسبات با کارایی بالا (HPC): شبیهسازیهای تحقیقاتی، مدلسازی آب و هوا، ژنومیک که نیاز به ارکستراسیون پارچه خارجی دارند.
- مراکز داده Hyperscale: پارچههای InfiniBand در مقیاس بزرگ که مدیران زیرشبکه خارجی کنترل یکپارچه را در صدها سوئیچ فراهم میکنند.
- ابر سازمانی و مالی: سیستمهای معاملاتی با تأخیر کم با نظارت مرکزی و مدیریت سیاست.
- دولت و آموزش: آزمایشگاههای ملی و مراکز ابررایانهای دانشگاهی که به دستگاههای مدیریت پارچه اختصاصی نیاز دارند.

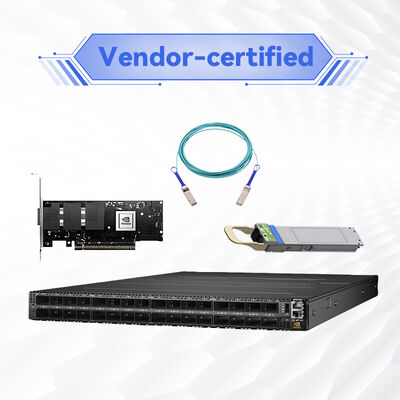

کاملاً با اکوسیستم NVIDIA InfiniBand قابل همکاری است: آداپتورهای ConnectX-6/7، کابلهای LinkX و سوئیچهای سری Quantum-2. سازگاری با عقب با دستگاههای HDR، EDR و FDR. نیاز به یک مدیر زیرشبکه خارجی مانند NVIDIA UFM (برای پارچههای بزرگ توصیه میشود)، OpenSM، یا سایر SM های سازگار با IB دارد که بر روی یک سرور یا ماشین مجازی اختصاصی اجرا میشود. از توزیعهای اصلی لینوکس (RHEL، Ubuntu، Rocky Linux) و Windows Server با درایورهای مناسب پشتیبانی میکند.
| پارامتر | مشخصات (MQM9790-NS2R) |
|---|---|
| پورتها | 32 کانکتور OSFP پشتیبانی کننده 64 پورت 400 گیگابیت بر ثانیه InfiniBand (NDR) یا 128 پورت 200 گیگابیت بر ثانیه |
| توان عملیاتی تجمعی | 51.2 ترابیت بر ثانیه دوطرفه، غیر مسدود کننده |
| ظرفیت ارسال بسته | بیش از 66.5 میلیارد بسته در ثانیه (BPPS) |
| نوع مدیریت | غیرمدیریتی - نیاز به مدیر زیرشبکه خارجی (UFM، OpenSM، یا دیگر) |
| CPU و حافظه | x86 Coffee Lake i3، 8 گیگابایت DDR4 SO-DIMM (2666 MT/s)، 16 گیگابایت M.2 SSD |
| منبع تغذیه | 1+1 اضافی، قابل تعویض در حین کار، 200-240 ولت متناوب، 80 Plus Gold، دارای گواهینامه ENERGY STAR |
| خنک کننده / جریان هوا | جریان هوای معکوس: از کانکتور به برق (C2P)، واحدهای فن قابل تعویض در حین کار |
| ابعاد (ارتفاع × عرض × عمق) | 1.7 اینچ (43.6 میلیمتر) × 17.0 اینچ (438 میلیمتر) × 26.0 اینچ (660.4 میلیمتر) |
| وزن | تقریباً 14.5 کیلوگرم |
| دمای عملیاتی | 0 درجه سانتیگراد تا 40 درجه سانتیگراد |
| رطوبت (عملیاتی) | 10% تا 85% بدون میعان |
| ارتفاع | تا 3050 متر |
| انطباق با مقررات | CE، FCC، VCCI، ICES، RCM، RoHS، CB، cTUVus، CU |
| گارانتی | 1 سال استاندارد (گزینههای تمدید شده موجود است) |
| شماره قطعه قابل سفارش (OPN) | توضیحات | جهت جریان هوا | مدیریت |
|---|---|---|---|
| MQM9700-NS2F | 64 پورت 400 گیگابیت بر ثانیه، مدیریتی | P2C (برق به کانکتور / رو به جلو) | مدیر زیرشبکه داخلی |
| MQM9700-NS2R | 64 پورت 400 گیگابیت بر ثانیه، مدیریتی | C2P (کانکتور به برق / معکوس) | مدیر زیرشبکه داخلی |
| MQM9790-NS2F | 64 پورت 400 گیگابیت بر ثانیه، غیرمدیریتی | P2C (رو به جلو) | نیاز به مدیر زیرشبکه خارجی |
| MQM9790-NS2R | 64 پورت 400 گیگابیت بر ثانیه، غیرمدیریتی | C2P (معکوس) | نیاز به مدیر زیرشبکه خارجی |
برای جریان هوای C2P (کانکتور به برق)، هوای سرد از سمت کانکتور OSFP وارد شده و از سمت منبع تغذیه خارج میشود. قبل از سفارش، چیدمان خنککننده مرکز داده خود را تأیید کنید. MQM9790-NS2R انتخاب غیرمدیریتی ایدهآل برای رکهایی است که به جریان هوای معکوس نیاز دارند.
- مدیریت مرکزی پارچه: ایدهآل برای استقرار با استفاده از NVIDIA UFM، امکان مدیریت تک پنجرهای در صدها سوئیچ را فراهم میکند.
- انعطافپذیری جریان هوای معکوس: خنککننده C2P با پیکربندیهای خاص راهروی سرد/گرم مرکز داده مطابقت دارد و کارایی حرارتی را بهبود میبخشد.
- بالاترین رادیکس در 1U: 64 پورت 400G، سطوح سوئیچ را به حداقل میرساند، تأخیر را کاهش میدهد و کابلکشی را ساده میکند.
- مقرون به صرفه برای پارچههای بزرگ: پردازندههای SM داخلی اضافی را در صورت استقرار مدیریت خارجی حذف میکند.
- بهرهوری انرژی: منابع تغذیه Gold+ و کنترل فن هوشمند هزینههای عملیاتی را کاهش میدهند.
- مقیاسپذیری آماده برای آینده: پشتیبانی از SHARPv3 و مسیریابی تطبیقی، حفاظت از سرمایهگذاری را برای چارچوبهای هوش مصنوعی نسل بعدی تضمین میکند.
گروه Hong Kong Starsurge پشتیبانی سرتاسری از جمله مشاوره پیش از فروش، خدمات ادغام و لجستیک جهانی را ارائه میدهد. تیم فنی ما کمک به استقرار، خدمات RMA و گزینههای گارانتی تمدید شده را ارائه میدهد. برای سفارشات حجمی، ما کابلکشی سفارشی و اعتبارسنجی پیکربندی را ارائه میدهیم. پشتیبانی چند زبانه برای مناطق APAC، EMEA و آمریکا در دسترس است.
• جهت جریان هوای C2P را با رک خود مطابقت دهید: راهروی سرد باید در سمت کانکتور (OSFP) باشد.
• برای عملکرد سوئیچ، یک مدیر زیرشبکه خارجی باید در پارچه وجود داشته باشد.
• فقط از ماژولها و کابلهای نوری تأیید شده NVIDIA برای حفظ یکپارچگی سیگنال و انطباق استفاده کنید.
• ارتفاع عملیاتی تا 3050 متر؛ دما نباید از 40 درجه سانتیگراد تجاوز کند.
• برخی از ویژگیهای پیشرفته UFM ممکن است نیاز به مجوز جداگانه داشته باشند؛ با تیم فروش Starsurge مشورت کنید.
• مشخصاتی که به طور عمومی توسط NVIDIA تأیید نشدهاند، به صورت ارائه شده علامتگذاری شدهاند - لطفاً قبل از سفارش تأیید کنید.
Starsurge که در سال 2008 تأسیس شد، ارائهدهنده سختافزار شبکه، خدمات IT و راهحلهای یکپارچهسازی سیستم مبتنی بر فناوری است. ما به مشتریان دولتی، بهداشتی، تولیدی، آموزشی، مالی و سازمانی در سراسر جهان خدمات ارائه میدهیم. با یک تیم فنی و فروش باتجربه، Starsurge زیرساخت شبکه سفارشی را ارائه میدهد - از جمله راهحلهای IoT، توسعه نرمافزار سفارشی و لجستیک جهانی. رویکرد مشتریمدار ما کیفیت قابل اعتماد، خدمات پاسخگو و طرحهای شبکه مقیاسپذیر را تضمین میکند. به عنوان یک شریک کانال مجاز برای برندهای پیشرو، ما فناوریهای پیشرفته را با موفقیتهای استقرار در دنیای واقعی پیوند میدهیم.
درخواست قیمت و ارسال →• آداپتورهای NVIDIA ConnectX-6 / ConnectX-7 InfiniBand
• سوئیچهای سری NVIDIA Quantum-2 QM9700/9790
• کابلهای LinkX OSFP (مسی پسیو تا 3 متر، نوری اکتیو تا 500 متر)
• مدیران زیرشبکه خارجی: NVIDIA UFM، OpenSM، سایر SM های سازگار با IB
• سیستمهای عامل: RHEL 8/9، Ubuntu 20.04/22.04، Windows Server 2022 با Mellanox WinOF-2
✓ جهت جریان هوای مورد نیاز را تأیید کنید: C2P (کانکتور به برق) با محل راهروی سرد رک شما مطابقت دارد.
✓ اطمینان حاصل کنید که مدیر زیرشبکه خارجی (UFM یا OpenSM) در پارچه مستقر و قابل دسترسی است.
✓ برنامهریزی کابلکشی: 400G OSFP به OSFP یا تقسیم به 2x200G.
✓ ورودی برق را تأیید کنید: 200-240 ولت متناوب با تغذیههای اضافی.
✓ برای استقرارهای در مقیاس بزرگ، درخواست بررسی طراحی توپولوژی و پشتیبانی ادغام UFM از مهندسان Starsurge را بدهید.
- وایتپیپر: "مقیاسبندی پارچههای هوش مصنوعی با NVIDIA Quantum-2 و UFM" (در صورت درخواست موجود است)
- راهنمای استقرار: Fat Tree در مقابل DragonFly+ با سری QM9700
- بهترین شیوههای جریان هوا: انتخاب P2C در مقابل C2P برای خنککننده مرکز داده
- لیست سازگاری: کابلهای OSFP تأیید شده NVIDIA برای NDR
