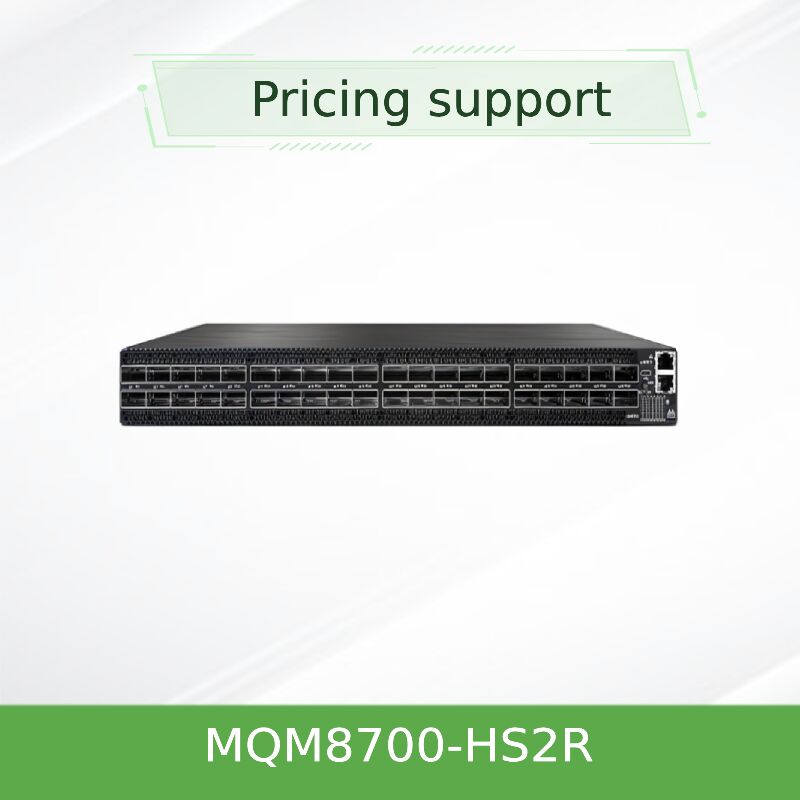

NVIDIA Quantum MQM8700-HS2R 200G InfiniBand Switch. 40 پورت 16Tb / s سوئیچ مدیریت شده با جریان هوا C2P
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MQM8700-HS2R (920-9B110-00RH-0M0) |
| مدرک: | MQM8700 series.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MQM8700-HS2R | نرخ انتقال: | 10/100/1000Mbps |
|---|---|---|---|
| پورت ها: | 48 پوند | تابع: | LACP ، STACKABLE ، پشتیبانی VLAN |
| تکنولوژی: | بی نهایت | مبنا سوئیچ: | 40 بندر غیر مسدود کننده |
| برجسته کردن: | سوئیچ InfiniBand انویدیا Quantum 200G,سوئیچ شبکه مدیریت شده 40 پورت 16Tb/s,Mellanox InfiniBand سوئیچ C2P جریان هوا,40-port managed network switch 16Tb/s,Mellanox InfiniBand switch C2P airflow |
||
توضیحات محصول
سوئیچ با پیکربندی ثابت با کارایی بالا که 40 پورت 200 گیگابیت بر ثانیه (یا 80 پورت 100 گیگابیت بر ثانیه) با توان عملیاتی 16 ترابیت بر ثانیه بدون مسدودکننده، شتابدهنده محاسبات درون شبکه، و تأخیر فوقالعاده کم را ارائه میدهد - که به طور خاص برای خوشههای HPC، هوش مصنوعی و مراکز داده مقیاسپذیر ساخته شده است.
سری NVIDIA Quantum QM8700 (شامل MQM8700-HS2R) کلاس جدیدی از سوئیچهای هوشمند اینفینیباند 200G را نشان میدهد که برای حذف گلوگاهها در محیطهای هوش مصنوعی، محاسبات با کارایی بالا و ذخیرهسازی ابری مهندسی شدهاند. این سوئیچ با حداکثر چهل پورت 200 گیگابیت بر ثانیه در فرم فاکتور فشرده 1U، توان عملیاتی تجمعی 16 ترابیت بر ثانیه را با تأخیر کات-ترو کمتر از 130 نانوثانیه ارائه میدهد. MQM8700-HS2R که بر اساس معماری مقیاسپذیر اینفینیباند NVIDIA ساخته شده است، دارای پردازنده دو هستهای x86 تعبیه شده، مدیر زیرشبکه یکپارچه (تا 2000 گره) و پشتیبانی از فناوری NVIDIA SHARP™ است که با تخلیه ارتباطات از سرورها به پارچه شبکه، عملیات جمعی را تسریع میکند.
هر پورت QSFP56 200 گیگابیت بر ثانیه برای انعطافپذیری فوقالعاده طراحی شده است و میتواند به دو پورت مستقل 100 گیگابیت بر ثانیه تقسیم شود و رادیکس را برای استقرار متراکم در بالای رک دو برابر کند. نوع MQM8700-HS2R (جریان هوای C2P) یک سوئیچ کاملاً مدیریت شده است که MLNX-OS® را اجرا میکند و برای شرکتهایی که به دنبال شبکهسازی با کارایی بالا با مدیریت ساده خارج از جعبه، CLI، WebUI، SNMP و APIهای JSON هستند، ایدهآل است.
- اینفینیباند 200 گیگابیت بر ثانیه در هر پورت - چهل پورت QSFP56 که از حالتهای تقسیم 200G یا 100G پشتیبانی میکنند، معماری بدون مسدودکننده.
- شتابدهی محاسبات درون شبکه - فناوری NVIDIA SHARP™ امکان تجمیع داده در سوئیچ را فراهم میکند و زمان ارتباط MPI، NCCL و SHMEM را به طور قابل توجهی کاهش میدهد.
- رادیکس بالا و قابلیت تقسیم - تبدیل 40 پورت 200G به 80 پورت 100G برای توپولوژیهای با تراکم دو برابر بدون سوئیچهای اضافی.
- مدیریت پیشرفته ازدحام - مسیریابی تطبیقی، مسیریابی ایستا و کیفیت خدمات (QoS) برای حذف نقاط داغ و به حداکثر رساندن پهنای باند مؤثر پارچه.
- مدیر زیرشبکه یکپارچه - مدیر زیرشبکه داخلی تا 2000 گره را برای راهاندازی سریع خوشه پشتیبانی میکند؛ کاملاً از طریق MLNX-OS مدیریت میشود.
- منبع تغذیه افزونه و قابل تعویض داغ - منبع تغذیه افزونه 1+1، گواهینامه 80 Plus Gold، مطابق با استاندارد ENERGY STAR، با بهینهسازی مصرف برق در استفاده جزئی از پورت.
- مدیریت جامع - CLI، WebUI، SNMP، JSON، به علاوه UFM™ اختیاری برای ارکستراسیون پیشرفته پارچه خارجی (نوع MQM8790).
- سازگاری با عقب - قابلیت همکاری بینقص با نسلهای قبلی اینفینیباند (EDR، FDR).

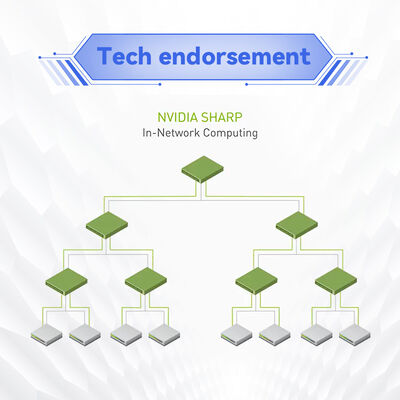

برخلاف سوئیچهای معمولی که فقط بستهها را فوروارد میکنند، سوئیچهای NVIDIA Quantum موتورهای پروتکل تجمیع و کاهش سلسله مراتبی مقیاسپذیر (SHARP) را مستقیماً در سیلیکون تعبیه میکنند. دادههای عبوری از سوئیچ میتوانند پردازش شوند - تجمیع، کاهش یا پخش - بدون چندین رفت و برگشت به نقاط پایانی سرور. این امر عملیات جمعی مانند all-reduce، barrier و broadcast را که برای چارچوبهای یادگیری عمیق (TensorFlow، PyTorch از طریق NCCL) و شبیهسازیهای HPC مبتنی بر MPI حیاتی هستند، به شدت تسریع میکند. نتیجه تا 10 برابر افزایش عملکرد برای بارهای کاری فشرده ارتباطی و کاهش سربار CPU است که منابع محاسباتی را برای پردازش واقعی برنامه آزاد میکند.
MQM8700-HS2R همچنین از الگوریتمهای مسیریابی تطبیقی و کنترل ازدحام پشتیبانی میکند که به طور خودکار ترافیک را در چندین مسیر متعادل میکنند و حتی در شرایط رقابت بالا، توان عملیاتی نزدیک به خط را ارائه میدهند.
- خوشههای هوش مصنوعی و یادگیری ماشین - سیستمهای مبتنی بر GPU در مقیاس بزرگ (NVIDIA DGX، HGX) که به اتصال 200G با SHARP برای شتابدهی NCCL نیاز دارند.
- محاسبات با کارایی بالا (HPC) - آزمایشگاههای تحقیقاتی، آزمایشگاههای ملی و دانشگاهها که بارهای کاری MPI، شبیهسازی آب و هوا و دینامیک سیالات محاسباتی را اجرا میکنند.
- مراکز داده مقیاسپذیر و ابری - توپولوژیهای Fat-tree، DragonFly+ و چندبعدی توروس برای پارچههای با پهنای باند بالا و مقیاسپذیر.
- شرکتها و خدمات مالی - پلتفرمهای معاملاتی با تأخیر فوقالعاده کم و شتابدهی پایگاه داده که به عملکرد قابل پیشبینی شبکه نیاز دارند.
- بالای رک (ToR) و انتهای ردیف - اتصال 100 گیگابیت بر ثانیه با تراکم دو برابر در هر سرور با استفاده از قابلیت پورت تقسیم.

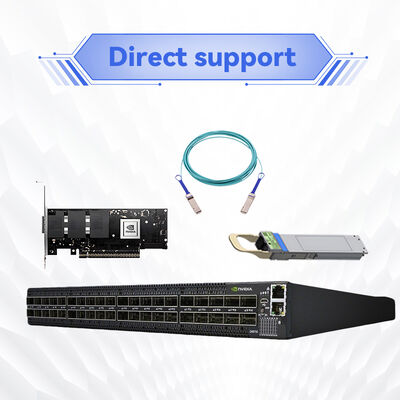

سری QM8700 به طور بینقص با آداپتورهای NVIDIA ConnectX-6، ConnectX-7 و BlueField DPU کار میکند و از پارچههای اینفینیباند و ترکیبی پشتیبانی میکند. این سری با سرعتهای قبلی اینفینیباند (EDR 100 گیگابیت بر ثانیه، FDR 56 گیگابیت بر ثانیه) سازگاری با عقب دارد. کاملاً با سوئیچهای پارچه NVIDIA Quantum موجود قابل همکاری است و از طریق مدیر پارچه یکپارچه (UFM) برای تلهمتری و نظارت پیشبینیکننده مدیریت میشود. پشتیبانی از سیستم عامل شامل توزیعهای اصلی لینوکس (RHEL، Ubuntu، Rocky Linux) و سرورهای GPU تأیید شده NVIDIA است.
| پارامتر | جزئیات |
|---|---|
| شماره مدل | MQM8700-HS2R |
| پورتها و سرعت | 40 پورت QSFP56؛ تا 200 گیگابیت بر ثانیه در هر پورت؛ از تقسیم به 80 پورت 100 گیگابیت بر ثانیه پشتیبانی میکند |
| توان عملیاتی تجمعی | 16 ترابیت بر ثانیه بدون مسدودکننده |
| تأخیر سوئیچینگ | < 130 نانوثانیه (کات-ترو) |
| مدیریت | کاملاً مدیریت شده، پردازنده دو هستهای x86 داخلی (Broadwell ComEx D-1508 2.2GHz)، 8 گیگابایت حافظه سیستم؛ MLNX-OS، CLI، WebUI، SNMP، JSON، مدیر زیرشبکه یکپارچه |
| منبع تغذیه | افزونه قابل تعویض داغ 1+1، 100-127 ولت AC / 200-240 ولت AC، 80 Plus Gold، ENERGY STAR |
| جریان هوا | C2P (منبع تغذیه به پورت) — MQM8700-HS2R، عمق استاندارد |
| ابعاد (ارتفاع × عرض × عمق) | 1.7 × 17 × 23.2 اینچ (43.6 × 433.2 × 590.6 میلیمتر)، 1U |
| وزن | با 2 منبع تغذیه: 12.48 کیلوگرم / 27.5 پوند |
| دمای عملیاتی | 0 تا 40 درجه سانتیگراد |
| گواهینامهها | مطابق با CE، FCC، VCCI، ICES، RCMS، RoHS |
| گارانتی | 1 سال گارانتی سختافزار محدود (گزینههای قابل تمدید موجود است) |
| شماره قطعه قابل سفارش (OPN) | توضیحات | جریان هوا | مدیریت |
|---|---|---|---|
| MQM8700-HS2R | سوئیچ اینفینیباند NVIDIA Quantum 200 گیگابیت بر ثانیه، 40 QSFP56، منبع تغذیه دوگانه AC، دو هستهای x86، عمق استاندارد، جریان هوای C2P، کیت نصب | C2P (منبع تغذیه به پورت) | مدیریت شده (MLNX-OS) |
| MQM8700-HS2F | مشابه بالا اما با جریان هوای P2C (پورت به منبع تغذیه) | P2C | مدیریت شده |
| MQM8790-HS2F | نوع مدیریت نشده، جریان هوای P2C، مناسب برای مدیریت خارجی UFM | P2C | مدیریت شده خارجی (آماده UFM) |
| MQM8790-HS2R | مدیریت نشده، جریان هوای C2P | C2P | مدیریت شده خارجی |
توجه: برای استقرارهای 100G با تراکم بالا با استفاده از کابلهای تقسیم، هر دو SKU مدیریت شده و مدیریت نشده، انعطافپذیری پورت یکسانی را ارائه میدهند. برای مدیریت زیرشبکه یکپارچه و دسترسی کامل به سیستم عامل با پیکربندی جریان هوای C2P، MQM8700-HS2R را انتخاب کنید.
- بازگشت سرمایه برتر - کاهش هزینههای سرمایهای با ظرفیت پورت 100G با تراکم دو برابر و تعداد کمتر سوئیچ برای پارچههای بزرگ.
- بهرهوری انرژی - مقیاسبندی پویای توان بر اساس استفاده از پورت، کاهش هزینههای عملیاتی.
- شتابدهی SHARP™ - تا 10 برابر ارتباطات جمعی سریعتر بدون مصرف چرخههای CPU میزبان.
- مدیریت ساده شده - مدیر زیرشبکه داخلی نیاز به سرورهای SM خارجی را برای خوشههای تا 2000 گره حذف میکند.
- توپولوژیهای مقیاسپذیر - پشتیبانی بومی از Fat Tree، DragonFly+ و Torus برای آیندهنگری رشد مرکز داده.
- اکوسیستم اثبات شده - پشتیبانی شده توسط پشته نرمافزار تجمعی NVIDIA و پشتیبانی شریک 24/7.
Starsurge Group خدمات چرخه عمر کامل را برای سوئیچهای NVIDIA Quantum ارائه میدهد، از جمله مشاوره معماری پیش از فروش، آزمایش اثبات مفهوم و لجستیک جهانی. تیم فنی باتجربه ما عیبیابی از راه دور، ارتقاء میانافزار و هماهنگی RMA را ارائه میدهد. گزینههای تمدید گارانتی و پشتیبانی اولویتدار 24x7 در صورت درخواست موجود است. پشتیبانی چند زبانه برای مناطق EMEA، آمریکا و APAC، پاسخگویی سریع را برای استقرارهای حیاتی تضمین میکند.
- اطمینان حاصل کنید که دمای محیط عملیاتی بین 0 تا 40 درجه سانتیگراد باقی بماند؛ تهویه مناسب رک را حفظ کنید.
- فقط از اپتیکهای QSFP56 یا کابلهای DAC واجد شرایط که در راهنمای سازگاری NVIDIA ذکر شدهاند استفاده کنید.
- جهت جریان هوا: MQM8700-HS2R از C2P (منبع تغذیه به پورت) استفاده میکند — طرح خنککننده رک خود را با جریان هوای C2P مطابقت دهید.
- منبع تغذیه باید به ولتاژ AC مناسب (100-240 ولت AC) با اتصال زمین متصل شود.
- بهروزرسانی میانافزار: همیشه قبل از ارتقاء از طریق MLNX-OS از پیکربندی نسخه پشتیبان تهیه کنید.
- وزن تقریباً 12.5 کیلوگرم با دو منبع تغذیه — برای نصب در رک از بالابر مکانیکی مناسب استفاده کنید.
Hong Kong Starsurge Group Co., Limited یک ارائهدهنده راهحلهای یکپارچهسازی سیستم، خدمات فناوری اطلاعات و سختافزار شبکه با محوریت فناوری است. این شرکت که در سال 2008 تأسیس شد، با محصولاتی از جمله سوئیچهای شبکه، کارتهای شبکه، نقاط دسترسی بیسیم، کنترلکنندهها، کابلکشی و تجهیزات زیرساخت به مشتریان در سراسر جهان خدمات ارائه میدهد. Starsurge با پشتیبانی یک تیم فروش و فنی باتجربه، از صنایعی مانند دولت، بهداشت، تولید، آموزش، مالی و شرکتها پشتیبانی میکند.
با رویکرد مشتریمدار، Starsurge بر کیفیت قابل اعتماد، خدمات پاسخگو و راهحلهای سفارشی تمرکز دارد. به عنوان یک شریک مجاز برای برندهای پیشرو شبکه، ما لجستیک جهانی، توسعه نرمافزار سفارشی و پشتیبانی چند زبانه را ارائه میدهیم — به مشتریان در ساخت زیرساخت شبکه کارآمد، مقیاسپذیر و قابل اعتماد کمک میکنیم.
| جزء | مدلها / انواع پشتیبانی شده |
|---|---|
| آداپتورها | NVIDIA ConnectX-6، ConnectX-7، BlueField-2 / BlueField-3 InfiniBand |
| کابلها و اپتیکها | QSFP56 DAC (غیرفعال تا 3 متر، فعال تا 5 متر)، AOC، فرستندههای نوری (SR4، LR4) |
| سیستم عاملها | لینوکس (RHEL 8/9، Ubuntu 20.04/22.04، Rocky Linux)، ویندوز سرور با پشته اینفینیباند |
| پلتفرمهای مدیریت | MLNX-OS، NVIDIA UFM، Prometheus/Grafana از طریق صادرکننده SNMP |
| پشتیبانی توپولوژی | Fat Tree، DragonFly+، Torus 2D/3D، SlimFly |
- جهت جریان هوا را تأیید کنید: MQM8700-HS2R از C2P (منبع تغذیه به پورت) استفاده میکند — سازگاری خنککننده رک را بررسی کنید.
- سرعت پورت مورد نیاز (200G بومی یا 100G بریکاوت) و نوع مجموعه کابل را تأیید کنید.
- ورودی برق را بررسی کنید: دوگانه افزونه AC با کانکتورهای C13/C14.
- از عمق رک پشتیبانی میکند (23.2 اینچ عمق استاندارد).
- برای مدیر زیرشبکه برنامهریزی کنید: مدیر زیرشبکه داخلی تا 2000 گره را پوشش میدهد؛ خوشههای بزرگتر ممکن است به نمونههای SM اضافی نیاز داشته باشند.
- مجوزهای نرمافزار مورد نیاز برای ویژگیهای پیشرفته (UFM اختیاری) را تأیید کنید.
