سوئیچ NVIDIA Spectrum SN3420 MSN3420-CB2FC – 48 پورت 25GbE و 12 پورت 100GbE Top-of-Rack با Cumulus Linux
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MSN3420-CB2F |
| مدرک: | sn3000-series.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| پورت ها: | 48SFP28 + 12 QSFP28 | حالت ارتباطی: | فول دوبلکس و نیمه دوبلکس |
|---|---|---|---|
| ظرفیت سوئیچ: | 4.8tb/s | تکنولوژی: | اترنت |
| عملکرد: | 48 x10/25Gbe 12 x 100gbe | وزن سیستم: | 8.500 کیلوگرم |
| ابعاد سیستم: | 43.6*433.2*590.6mm | Rack Mount: | 1U قفسه سوار |
توضیحات محصول

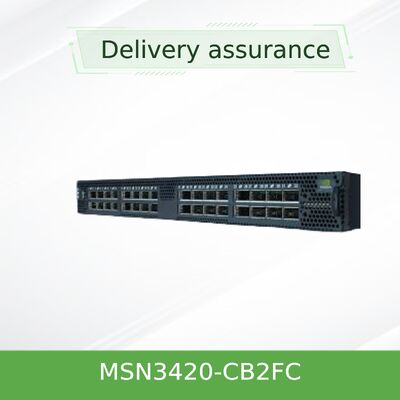

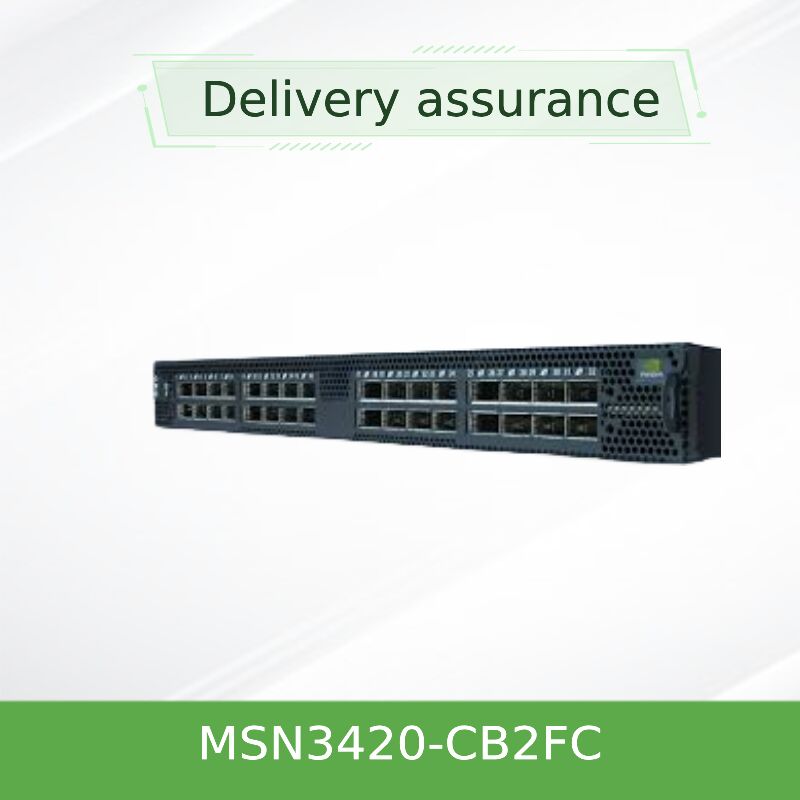

MSN3420-CB2FC
48 پورت 10/25GbE + 12 پورت 100GbE uplinks- ایده آل برای استفاده از ورق های بالا، ترکیبی از اتصال سرور با تراکم بالا با لینک های انعطاف پذیر.NVIDIA Cumulus Linux، MSN3420-CB2FC عملکرد سرعت سیم، تاخیر 425ns cut-through و اتوماسیون شبکه غنی را برای مراکز داده مدرن ارائه می دهد.
NVIDIA Spectrum® SN3420 (مدلMSN3420-CB2FC) یک سوئیچ 1U با عملکرد بالا است که برای مراکز داده ای طراحی شده است که از دسترسی سرور 10G به 25G در حالی که آمادگی 100GbE را حفظ می کند، تکامل می یابد.ساخته شده بر روی نسل دوم اسپکترم-2 ASIC، دارای پورت های 48 x SFP28 پشتیبانی از 10/25GbE و پورت های 12 x QSFP28 پشتیبانی از 40/100GbE است. با سوئیچینگ قطع، تله متری پیشرفته (چه اتفاقی افتاده است) و یک بافر بسته به طور کامل به اشتراک گذاشته شده،SN3420 تاخیر کم قابل پیش بینی و بدون مسدود کردن سر خط را تضمین می کنداين سوئيچ از قبل از کارخونه وارد شدهNVIDIA Cumulus Linux، امکان اتوماسیون در مقیاس وب، ابزار بومی لینوکس، و مسیریابی قوی لایه 2 / لایه 3 را فراهم می کند.یا محیط تجاری با فرکانس بالا، MSN3420-CB2FC عملکرد، انعطاف پذیری و برنامه نویسی باز را ارائه می دهد.
۴۸x SFP28 (10/25GbE) + ۱۲x QSFP28 (40/100GbE) ️ کاملا قابل تقسیم تا ۱۲۸x پورت های ۱۰/۲۵GbE.
425ns تاخير قطع، سرعت خطي در تمام پورت ها، صفر از دست دادن بسته تحت بار کامل.
NVIDIA What Just Happened® (WJH) با هیستوگرام های شتاب دهنده سخت افزاری، آماده INT، تله متری جریان و شمارنده های جریان 512K در تراشه.
42 مگابایت بافرهای کاملا مشترک، مسیر داده های منصفانه و پهنای باند بالا، مانع از ازدحام میکرو بارست می شود.
تجربه لینوکس بومی ، اتوماسیون با Ansible / Puppet ، FRRouting ، پشتیبانی از کانتینر و پروتکل های مسیریابی غنی.
مسیریابی VXLAN تک گذر، مسیریابی بخش IPv6، ورودی های 512K مشترک (ACL/LPM/MAC/ECMP/ تونل).
SN3420 توسطاسپیکترم-2 ASIC(6.4Tb / s ظرفیت سوئیچینگ) ، ارائه برنامه نویسی و قابلیت مشاهده پیشگام. معماری پوشه بسته به طور کامل به اشتراک گذاشته شده محدودیت های پوشه سازی مصنوعی در هر پورت را از بین می برد،اطمینان از عدالت در مورد قاچاق مقرب. اسپکترم 2 همچنین از بازرسی بسته های عمیق تا 512 بایت ، خط لوله قابل برنامه ریزی و حمل و نقل پیشرفته RoCE برای RDMA از طریق اترنت همگرا پشتیبانی می کند. برای AI ، ML و NVMe از طریق پارچه ها ضروری است.باز کردن اترنت شکستن فروشنده قفل درMSN3420-CB2FC با Cumulus Linux عرضه می شود، اما این پلتفرم همچنین از SONiC، DENT (Linux Switchdev) یا ONIE برای نصب های فلزی نیز پشتیبانی می کند.این امر انعطاف پذیری بلند مدت و هماهنگی با اصول شبکه باز را تضمین می کند.
اتصال سرورهای 25GbE به سوئیچ های ستون فقرات 100GbE. ایده آل برای خوشه های هیپر کنورژ، محاسبات با عملکرد بالا و بار های کاری ابر عمومی.
به عنوان یک سوئیچ برگ در یک پارچه دو طبقه کلوز استفاده کنید، عملکرد غیر مسدود کننده و تعادل بار ECMP را ارائه دهید.
تاخیر کم و پشتیبانی RoCE بدون ضرر NVMe با عملکرد بالا را در پشت پرده های ذخیره سازی پارچه امکان پذیر می کند.
بافرهای بزرگ و مدیریت ازدحام مبتنی بر تلمیتر، Spark، Hadoop و چارچوب های یادگیری ماشین توزیع شده را تسریع می کنند.
MSN3420-CB2FC با آداپتورهای شبکه NVIDIA ConnectX® (25GbE / 100GbE) ، کابل های مس / فیبر LinkX® و هر تجهیزات Ethernet مبتنی بر استاندارد به طور یکپارچه همکاری می کند.از طیف گسترده ای از گیرنده ها پشتیبانی می کند: 25GbE SFP28 SR/LR/AOC/DAC، 100GbE QSFP28 SR4/LR4/ER/CWDM4، و کابل های شکسته (100GbE تا 4x25GbE).و ابزار ساز ساز (Kubernetes CNI)برای یک راه حل کاملاً پشتیبانی شده، با NVIDIA Cumulus NetQ برای عملیات شبکه در زمان واقعی، دید و مدیریت چرخه عمر ترکیب کنید.
| دسته بندی | جزئیات |
|---|---|
| مدل | MSN3420-CB2FC |
| بندر | 48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) |
| حداکثر پورت های 100GbE | 12 (یا 12x 40GbE) |
| پورت های حداکثر 25GbE | 48 + تا 48 از طریق شکستن (در مجموع 96 منطقی 25GbE از QSFP28) |
| قدرت تولید | 2.4 Tb/s (full duplex) |
| بسته در ثانیه | 3.58 بی پی پی |
| تاخیر (قطع) | ۴۲۵ns |
| پکیج بافر | 42MB به طور کامل به اشتراک گذاشته شده |
| پردازنده | دو هسته ای x86 |
| حافظه سیستم | 8GB DDR4 |
| ذخیره سازی SSD | 32GB |
| بندر های مدیریت | 1x 100/1000 RJ45، 1x RJ45 سریال، 1x USB |
| منابع برق | 2x گرم-تبادل پذیر (1+1 اضافی) ، AC 100-264V، 50-60Hz |
| طرفداران | 5x قابل تعویض گرم (N + 1 اضافی) ، گزینه جریان هوا برگشت پذیر |
| فاکتور شکل | 1U Rackmount، 1.72" x 16.84" x 17" (44x428x432mm) |
| وزن | 8.5 کیلوگرم (18.73 پوند) |
| دمای کار | از 0°C تا 40°C |
| سیستم عامل نصب شده | NVIDIA Cumulus Linux |
| جهت جریان هوا (CB2FC) | P2C (Port-to-Power، عمق استاندارد) |
| SKU | سیستم عامل پیش بارگذاری شده | جریان هوا | بوت امن | برای |
|---|---|---|---|---|
| MSN3420-CB2FC | کامولوس لینوکس | P2C (پورت به برق) | نه | محیط های خودکار، تیم های NetDevOps |
| MSN3420-CB2F | NVIDIA Onyx (Classic CLI) | P2C | نه | مدیران CLI سنتی، جریان های کاری قدیمی |
| MSN3420-CB2FO | ONIE (فلز برهنه) | P2C / عمق کوتاه | نه | NOS سفارشی (SONiC، DENT، دیگران) |
| MSN3420-CB2RC | کامولوس لینوکس | C2P (Power-to-Port) | نه | جهت متناوب جریان هوا برای محاصره راهرو گرم |
کامولوس لینوکس با استفاده از ابزارهای استاندارد لینوکس، API ها و جریان های کاری کانتینری شده، پیچیدگی عملیاتی را کاهش می دهد.
لینک های صعودی 100GbE برای افزایش پهنای باند ستون فقرات آماده هستند؛ 25GbE به سرورها 2.5x عملکرد را در مقایسه با 10GbE تضمین می کند.
WJH به طور دقیق پاسخ می دهد "چه اتفاقی افتاده" برای کاهش MTTR.
هنگ کنگ ستارزورج ارائه می دهد قیمت رقابتی، پشتیبانی گارانتی، و تخصص لجستیک برای مشتریان جهانی.
NVIDIA سری SN3000 با یک سیستم پشتیبانی کامل ارائه می دهد.گارانتی سخت افزاری محدود یک سالهبرنامه های پشتیبانی ارتقا یافته ٫ از جمله جایگزینی روز کاری بعدی در محل و ارسال تکنسین 4 ساعته ٫ در صورت درخواست در دسترس هستند.استارسورج همچنین نصب از راه دور یا در محل را فراهم می کند، پیکربندی و خدمات نظارت بر شبکه متناسب با نیازهای مرکز داده شما.
فرستنده ها، کابل های DAC و سیم های برق به صورت جداگانه فروخته می شوند مگر اینکه مشخص شود.
برای الزامات بوت کردن امن، لطفا به سری MSN3700C-S مراجعه کنید؛ SN3420 شامل root-of-trust سخت افزاری نیست.
شرکت هنگ کنگ استارسورج گروه شرکت محدود یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و یکپارچه سازی سیستم از سال 2008 است.آموزشما سوئیچ ها، NIC ها، راه حل های بی سیم، سیستم های اینترنت اشیا و نرم افزار سفارشی را با پشتیبانی چند زبانه و تحویل جهانی ارائه می دهیم. با یک رویکرد مشتری اول،استارزورگ کیفیت قابل اعتمادی را تضمین می کند، خدمات پاسخگو و راه حل های زیرساخت شبکه متناسب.
| نوع قطعه | گزینه های پشتیبانی شده | فروشنده / يادداشت |
|---|---|---|
| اپتیک 25GbE | 25GBASE-SR (MMF) ، 25GBASE-LR (SMF) ، 25G AOC، DAC منفعل تا 5m | NVIDIA، سیسکو، Finisar، MSA عمومی |
| اپتیک 100GbE | 100GBASE-SR4، LR4، CWDM4، ER4، 100G AOC، DAC | NVIDIA LinkX، توسط شخص ثالث آزمایش شده است |
| کابل های شکسته | 100G تا 4x25G DAC/AOC، 40G تا 4x10G | سازگار با تمام پورت های QSFP28 |
| سیستم عامل شبکه | کامولوس لینوکس (کارخونه) ، سونیک، اونیکس، دنت | ONIE bootloader اجازه ی تعویض را می دهد |
| ابزار مدیریت | انسیبل، پوپیت، نت کیو، اس ان ام پی، gNMI، پرومتیوس | یکپارچه سازی API و تلمیتر کامل |
- جهت جریان هوا (P2C برای MSN3420-CB2FC) با طرح راهرو مرکز داده شما مطابقت دارد.
- نوع منبع برق (AC یا DC) شامل AC استاندارد. لطفا ولتاژ را تایید کنید.
- انواع گیرنده ها و طول کابل ها برای اتصال سرور / ستون فقرات
- گزینه های ارتقاء گارانتی (روز کاری بعدی یا 4 ساعت در محل).
- الزامات مجوز ویژگی های نرم افزار (معمولا ویژگی های کامل L3 Cumulus Linux).
