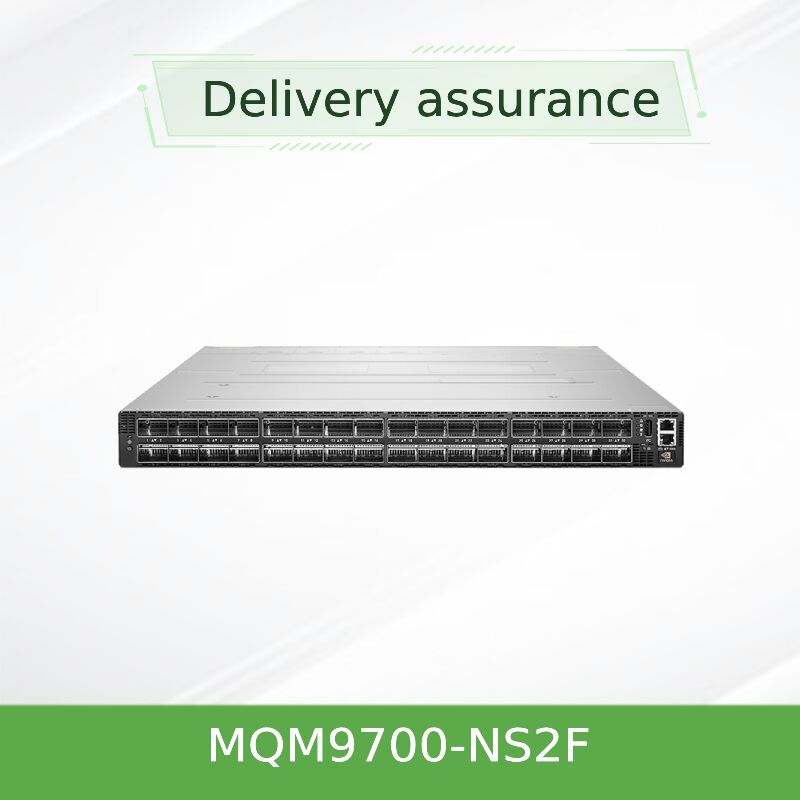

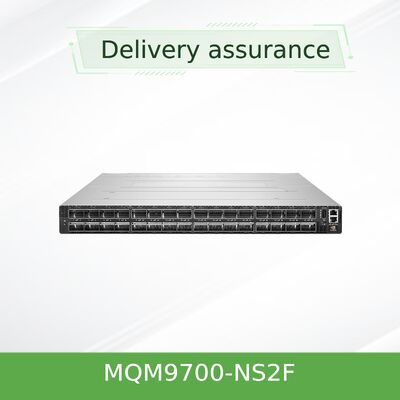

NVIDIA Quantum-2 QM9700-NS2F InfiniBand Switch مدیریت شده 64 پورت 400G NDR 51.2 Tb / s جریان هوا P2C
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| مدرک: | MQM9700 series.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| شماره مدل: | MQM9700-NS2F (920-9B210-00FN-0M0) | نام تجاری: | غوغا |
|---|---|---|---|
| اتصال ارتباطی: | 400 گیگابیت بر ثانیه | نام: | سوئیچ شبکه InfiniBand MQM9700-NS2F Mellanox 1U NDR 400Gb/S برای سرور |
| کلمه کلیدی: | سوئیچ شبکه Mellanox | پیکربندی بندری: | 64x 400g ، 32x OSFP |
| برجسته کردن: | NVIDIA Quantum-2 InfiniBand سوئیچ ۶۴ پورت,سوئیچ شبکه Mellanox 400G NDR,سرعت انتقال 51.2 Tb/s,Mellanox network switch 400G NDR,InfiniBand switch 51.2 Tb/s throughput |
||
توضیحات محصول
نرخ داده پیشرو در صنعت 400 گیگابیت بر ثانیه در هر پورت | توان عملیاتی تجمعی 51.2 ترابیت بر ثانیه | محاسبات درون شبکه SHARPv3 | جریان هوای رو به جلو P2C برای طراحی حرارتی بهینه | تأخیر فوقالعاده کم برای شبکههای هوش مصنوعی و HPC
سوئیچ InfiniBand کاملاً مدیریت شده 1U NVIDIA Quantum-2 QM9700-NS2F با جریان هوای رو به جلو Power-to-Connector (P2C)، پهنای باند غیر مسدود کننده 64 پورت 400 گیگابیت بر ثانیه (NDR) بیسابقه را ارائه میدهد. این سوئیچ که برای خوشههای هوش مصنوعی در مقیاس بزرگ، تحقیقات علمی و محاسبات با کارایی بالا (HPC) طراحی شده است، با توان عملیاتی تجمعی دوطرفه 51.2 ترابیت بر ثانیه و بیش از 66.5 میلیارد بسته در ثانیه، مقیاسپذیری عظیمی را فراهم میکند. QM9700-NS2F با بهرهگیری از SHARPv3، مسیریابی تطبیقی و RDMA، انتقال داده و محاسبات درون شبکه را برای سنگینترین بار کاری تسریع میبخشد.
- رادیکس سوئیچ: 64 پورت 400G غیر مسدود کننده (32 کانکتور OSFP)
- توان عملیاتی: 51.2 ترابیت بر ثانیه تجمعی دوطرفه
- نرخ بسته: >66.5 میلیارد بسته در ثانیه (BPPS)
- SHARPv3: بهبود 32 برابری شتابدهی هوش مصنوعی در مقایسه با نسل قبل
- جریان هوا: جریان هوای رو به جلو Power-to-Connector (P2C) - ایدهآل برای ورودی هوای سرد به خروجی هوای گرم
- مدیریت: مدیر زیرشبکه داخلی برای حداکثر 2000 گره، MLNX-OS، CLI، WebUI، SNMP، API JSON
- برق و خنککننده: منبع تغذیه 1+1 افزونه، قابل تعویض در حین کار، واحدهای فن قابل تعویض در حین کار، خنککننده از جلو به عقب (P2C)
سری QM9700 که بر اساس پلتفرم NVIDIA Quantum-2 ساخته شده است، چگالی و کارایی سوئیچینگ دیتاسنتر را بازتعریف میکند. QM9700-NS2F (مدیریت شده، جریان هوای رو به جلو P2C) 64 پورت InfiniBand 400 گیگابیت بر ثانیه را در یک شاسی فشرده 1U ادغام میکند. این سوئیچ از فناوری تقسیم پورت برای ارائه حداکثر 128 پورت 200 گیگابیت بر ثانیه پشتیبانی میکند و توپولوژیهای انعطافپذیری مانند Fat Tree، DragonFly+، SlimFly و Torus چندبعدی را ارائه میدهد. سازگاری با نسلهای قبلی InfiniBand، ادغام روان در زیرساختهای موجود را تضمین میکند. این سوئیچ با تلمتری پیشرفته، کنترل ازدحام و قابلیتهای شبکه خود ترمیمشونده، توان عملیاتی برنامه را به حداکثر میرساند و در عین حال عملیات را ساده میکند.

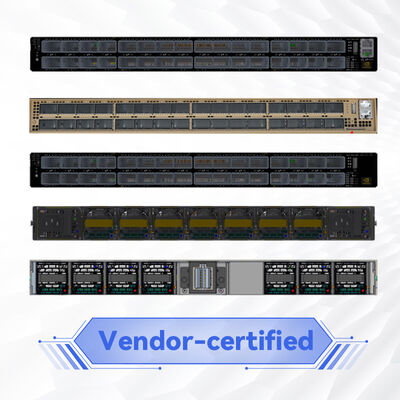

32 قفسه OSFP که از 400G NDR یا 128x200G از طریق کابلهای اسپلیتر پشتیبانی میکنند و متراکمترین سوئیچ InfiniBand بالای رک را در فرم فاکتور 1U ارائه میدهند.

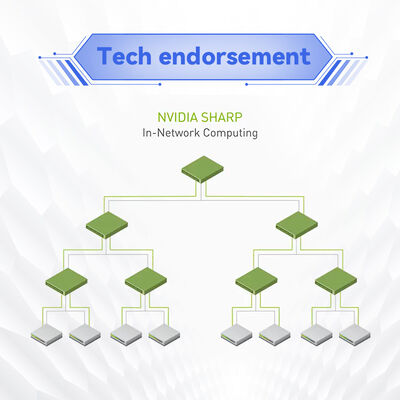

پروتکل سومین نسل NVIDIA Scalable Hierarchical Aggregation and Reduction، عملیات جمعی هوش مصنوعی را تا 32 برابر تسریع میکند و انتقال داده و تأخیر را کاهش میدهد.
دسترسی مستقیم حافظه از راه دور (RDMA) و مسیریابی تطبیقی گلوگاهها را حذف میکنند، در حالی که نگاشت کانال مجازی و کنترل ازدحام عملکرد پایدار را حفظ میکنند.
قابلیت اطمینان بالا، بازیابی خودکار از خطا، ارسال مجدد در سطح لینک و قابلیتهای نظارت پیشرفته، عملیات بدون وقفه را برای بارهای کاری حیاتی تضمین میکنند.
مدیر زیرشبکه داخلی از حداکثر 2000 گره پشتیبانی میکند؛ مدیریت کامل شاسی از طریق CLI، WebUI، SNMP و API JSON/REST.
بهینهسازی شده برای طرحهای کلاستر مقیاسپذیر و مقرون به صرفه؛ رادیکس دو برابر چگالی، لایههای شبکه را کاهش داده و هزینه کل مالکیت را پایین میآورد.
پلتفرم Quantum-2 نوآوریهای کلیدی از جمله فناوری SerDes 400G NVIDIA را ادغام میکند و ظرفیت سوئیچینگ 51.2 ترابیت بر ثانیه را ارائه میدهد. نوآوریهای کلیدی شامل SHARPv3 محاسبات درون شبکه است که عملیات جمعی را از گرههای محاسباتی تخلیه میکند و کارایی آموزش هوش مصنوعی را به شدت بهبود میبخشد. این سوئیچ از دسترسی مستقیم حافظه از راه دور (RDMA) برای دور زدن سربار هسته استفاده میکند و به تأخیر در مقیاس میکروثانیه دست مییابد. مسیریابی تطبیقی به طور پویا ترافیک را در مسیرهای متعدد توزیع میکند تا از نقاط داغ جلوگیری کند، در حالی که کیفیت خدمات (QoS) بهبود یافته و نگاشت کانال مجازی (VL) پهنای باند را برای برنامههای حیاتی تضمین میکند. QM9700-NS2F همچنین تلمتری پیشرفته را برای نظارت بر شبکه در زمان واقعی و قابلیتهای خود ترمیمشونده که ترافیک را به طور خودکار در اطراف خرابیهای لینک مجدداً مسیریابی میکنند، ادغام میکند.
- خوشههای هوش مصنوعی و یادگیری ماشین: سوئیچهای NDR با رادیکس بالا، ابرکامپیوترهای GPU عظیم را با SHARPv3 که جمعهای NCCL را تسریع میکند، فعال میکنند.
- مراکز تحقیقاتی HPC: توپولوژیهای SlimFly یا Fat Tree هزاران گره را با تأخیر فوقالعاده کم برای شبیهسازی آب و هوا، ژنومیک و فیزیک متصل میکنند.
- دیتاسنترهای سازمانی: ترافیک شرق-غرب را با معماری ستون فقرات و برگ 400G ادغام کنید، تعداد لایهها را کاهش داده و هزینههای عملیاتی را کاهش دهید.
- ابر و هایپرسکیل: DragonFly+ و توروس چندبعدی برای حداکثر مقیاسپذیری با چگالی پهنای باند بالا در هر واحد رک.
- ذخیرهسازی و گسترش I/O: سیستمهای ذخیرهسازی با کارایی بالا را با استفاده از NVMe over Fabrics (NVMe-oF) از طریق InfiniBand متصل کنید.

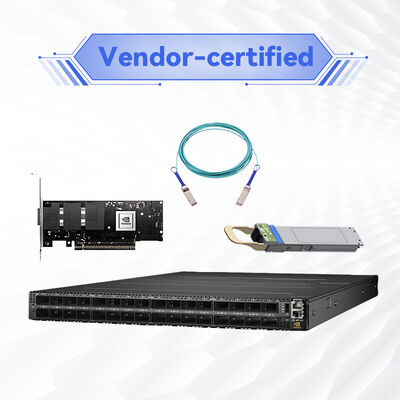

QM9700-NS2F کاملاً با آداپتورهای NVIDIA InfiniBand (ConnectX-6، ConnectX-7، ConnectX-8)، کابلها (مس فعال/غیرفعال، فیبر فعال، ماژولهای نوری) و نسلهای قبلی FDR/EDR/HDR سازگار است. این سوئیچ MLNX-OS را با پشتیبانی گسترده API برای چارچوبهای اتوماسیون اجرا میکند. با NVIDIA Unified Fabric Manager (UFM) برای نظارت پیشرفته، تجزیه و تحلیل پیشبینیکننده و تلمتری سازگار است. این سوئیچ به طور یکپارچه با زمانبندهای اصلی HPC و ابزارهای اتوماسیون شبکه باز ادغام میشود.
| قطعه | مدلها/استانداردهای پشتیبانی شده |
|---|---|
| آداپتورهای کانال میزبان | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand، HCAs NDR 400G |
| کابلها و فرستندهها | مس غیرفعال OSFP (تا 2.5 متر)، مس فعال، فیبر فعال (تا 500 متر)، ماژولهای نوری (آداپتورهای QSFP-DD به OSFP برای تقسیم 200G) |
| سرعتهای قبلی InfiniBand | HDR (200 گیگابیت بر ثانیه)، EDR (100 گیگابیت بر ثانیه)، FDR (56 گیگابیت بر ثانیه) - سازگار با نسلهای قبلی |
| مدیریت و اتوماسیون | MLNX-OS، UFM، Prometheus/Grafana از طریق SNMP، JSON-RPC، ماژولهای Ansible |
| پارامتر | مشخصات |
|---|---|
| پورتها و سرعت | 64 پورت غیر مسدود کننده 400 گیگابیت بر ثانیه (NDR) InfiniBand؛ 32 کانکتور OSFP؛ پشتیبانی از 128 پورت در 200 گیگابیت بر ثانیه از طریق کابلهای اسپلیتر |
| ظرفیت سوئیچینگ | 51.2 ترابیت بر ثانیه توان عملیاتی تجمعی دوطرفه؛ >66.5 میلیارد بسته در ثانیه (BPPS) |
| تأخیر | زیر 130 نانوثانیه پورت به پورت با مسیریابی پویا (معمول) |
| پردازنده و حافظه | x86 Coffee Lake i3، 8 گیگابایت DDR4 SO-DIMM (2666 MT/s)، 16 گیگابایت M.2 SSD |
| رابطهای مدیریت | 1x USB 3.0، 1x USB (I2C)، 1x RJ45 (اترنت)، 1x RJ45 (UART) |
| منبع تغذیه | 1+1 افزونه، قابل تعویض در حین کار، 200-240 ولت AC، دارای گواهینامه 80 PLUS Gold+ |
| خنککننده و جریان هوا | جریان هوای رو به جلو Power-to-Connector (P2C) (مدل NS2F)؛ واحدهای فن قابل تعویض در حین کار، خنککننده از جلو به عقب |
| ابعاد (ارتفاع × عرض × عمق) | 1.7 اینچ (43.6 میلیمتر) × 17.0 اینچ (438 میلیمتر) × 26.0 اینچ (660.4 میلیمتر) |
| وزن | 14.5 کیلوگرم (31.97 پوند) |
| شرایط عملیاتی | دما: 0 تا 40 درجه سانتیگراد؛ رطوبت: 10% تا 85% بدون میعان؛ ارتفاع تا 3050 متر |
| مقررات و ایمنی | RoHS، CE، FCC، VCCI، cTUVus، CB، RCM، ENERGY STAR |
| گارانتی | گارانتی 1 ساله سازنده (قابل تمدید) |
| شماره قطعه قابل سفارش | توضیحات | مدیریت | جهت جریان هوا |
|---|---|---|---|
| MQM9700-NS2F | 64 پورت 400 گیگابیت بر ثانیه InfiniBand، سوئیچ مدیریت شده، 32 پورت OSFP | مدیر زیرشبکه داخلی کامل، MLNX-OS | Power-to-Connector (P2C) - جریان هوای رو به جلو |
| MQM9700-NS2R | 64 پورت 400 گیگابیت بر ثانیه InfiniBand، سوئیچ مدیریت شده | مدیریت شده (همان ویژگیها) | Connector-to-Power (C2P) - جریان هوای معکوس |
| MQM9790-NS2F | 64 پورت 400 گیگابیت بر ثانیه، سوئیچ مدیریت نشده | مدیریت نشده، مدیریت UFM خارجی | جریان هوای رو به جلو P2C |
| MQM9790-NS2R | 64 پورت 400 گیگابیت بر ثانیه، سوئیچ مدیریت نشده | مدیریت نشده | جریان هوای معکوس C2P |
QM9700-NS2F برای مشتریانی که به مدیریت پیشرفته روی جعبه (مدیر زیرشبکه) و جریان هوای رو به جلو Power-to-Connector (P2C) نیاز دارند، ایدهآل است. این الگوی جریان هوا هوای خنک را از راهروی سرد از طریق سمت برق مکیده و از طریق سمت کانکتور خارج میکند و با طرحهای استاندارد خنککننده از جلو به عقب مطابقت دارد. قبل از سفارش، استراتژی جریان هوای رک خود را تأیید کنید.
انبارها و شرکای لجستیکی امکان حمل و نقل سریع در سراسر جهان با بستهبندی ایمن را فراهم میکنند.
مهندسان داخلی ما به اعتبارسنجی توپولوژیهای شبکه، طرحهای کابلکشی و الزامات سفتافزار کمک میکنند.
قیمتگذاری شریک مجاز با گزینههای گارانتی تمدید شده و برنامههای جایگزینی پیشرفته.
پشتیبانی اختصاصی به زبانهای انگلیسی، ماندارین، کانتونی و زبانهای منطقهای برای تدارکات روان.
Starsurge پشتیبانی چرخه عمر کامل را ارائه میدهد: از مشاوره طراحی تا استقرار و نگهداری پس از فروش. خدمات ما شامل راهنمایی نصب در محل، پردازش RMA، کمک به ارتقاء سفتافزار و راهحلهای کابلکشی سفارشی است. برای پروژههای با حجم بالا، ما مدیریت حساب اختصاصی و تشدید فنی 24/7 را ارائه میدهیم. QM9700-NS2F با گارانتی سختافزار 1 ساله عرضه میشود؛ بستههای پشتیبانی تمدید شده در صورت درخواست موجود است.
تفاوت اصلی جهت جریان هوا است: NS2F از جریان هوای رو به جلو Power-to-Connector (P2C) استفاده میکند (ورودی هوای سرد از سمت برق، خروجی از سمت کانکتور)، در حالی که NS2R از جریان هوای معکوس Connector-to-Power (C2P) استفاده میکند. بر اساس طرح راهروی سرد/گرم دیتاسنتر خود انتخاب کنید.
بله، QM9700 با استفاده از کابلهای آداپتور مناسب یا گزینههای خروجی برای سرعتهای HDR (200G)، EDR (100G) و FDR (56G) از سازگاری با نسلهای قبلی پشتیبانی میکند. لطفاً ماتریس سازگاری را بررسی کنید یا برای SKUهای کابل تأیید شده با Starsurge تماس بگیرید.
خیر، QM9700-NS2F دارای یک مدیر زیرشبکه داخلی است که قادر به مدیریت حداکثر 2000 گره است و استقرارهای کوچک تا متوسط را ساده میکند. برای شبکههای بزرگتر، میتوان از SM یا UFM خارجی استفاده کرد.
بله، شبکه InfiniBand مستقل از فروشنده سرور است. هر سروری با یک HCA InfiniBand پشتیبانی شده (مانند سری ConnectX) میتواند به طور یکپارچه متصل شود.
مصرف برق معمول بسته به پیکربندی پورت و کابلکشی متفاوت است. منابع تغذیه 1+1 افزونه 200-240 ولت AC، با رتبه Gold+ هستند. برای برنامهریزی دقیق برق بر اساس استقرار خود با ما تماس بگیرید.
- جهت جریان هوا (P2C رو به جلو برای NS2F) را با استراتژی تهویه رک خود مطابقت دهید - این مدل از سمت برق ورودی میگیرد و از سمت کانکتور OSFP خارج میشود.
- برای عملکرد 400G فقط از ماژولهای OSFP تأیید شده NVIDIA یا کابلهای مسی/فیبر فعال/غیرفعال واجد شرایط استفاده کنید.
- نصب باید مطابق با اقدامات احتیاطی ESD انجام شود و توسط پرسنل شبکه واجد شرایط انجام شود.
- بهروزرسانیهای سفتافزار باید با رعایت دستورالعملهای MLNX-OS برای جلوگیری از وقفه اجرا شوند؛ پنجرههای نگهداری را به طور مناسب برنامهریزی کنید.
- تأیید کنید که ولتاژ ورودی در محدوده 200-240 ولت AC با تغذیههای افزونه برای حفظ در دسترس بودن بالا قرار دارد.
Starsurge که در سال 2008 تأسیس شد، ارائهدهنده سختافزار شبکه، خدمات فناوری اطلاعات و راهحلهای یکپارچهسازی سیستم با محوریت فناوری است. ما به بخشهای دولتی، بهداشتی، تولیدی، آموزشی، مالی و سازمانی در سراسر جهان خدمات ارائه میدهیم. با تیمی مجرب از فروش و فنی، ما تجهیزات شبکه قابل اعتماد از جمله سوئیچها، کارتهای شبکه، کنترلکنندههای بیسیم، کابلها و راهحلهای اینترنت اشیا را ارائه میدهیم. رویکرد مشتریمدار ما زیرساخت مقیاسپذیر، کارآمد و آماده برای آینده را تضمین میکند. پشتیبانی چند زبانه و قابلیتهای تحویل جهانی، Starsurge را به شریک مورد اعتماد شما برای راهحلهای NVIDIA و دیتاسنتر تبدیل میکند.
- ☑ جهت جریان هوا (P2C رو به جلو) را با طرح ورودی راهروی سرد دیتاسنتر خود مطابقت دهید
- ☑ ورودی برق را تأیید کنید: 200-240 ولت AC با تغذیههای افزونه و ظرفیت مدار مناسب
- ☑ کابلها/فرستندههای OSFP مناسب را انتخاب کنید: مس فعال/غیرفعال یا فیبر، بر اساس الزامات فاصله
- ☑ توپولوژی شبکه (Fat Tree، DragonFly+ و غیره) و گرههای مقیاسپذیری را برنامهریزی کنید
- ☑ اطمینان حاصل کنید که آداپتورهای میزبان قادر به NDR هستند (ConnectX-7 یا جدیدتر برای 400G) یا با سرعتهای پایینتر سازگار هستند
- ☑ آدرس IP مدیریت را اختصاص دهید و پیکربندی MLNX-OS را مرور کنید (بدون مجوز اضافی برای سوئیچینگ اصلی)

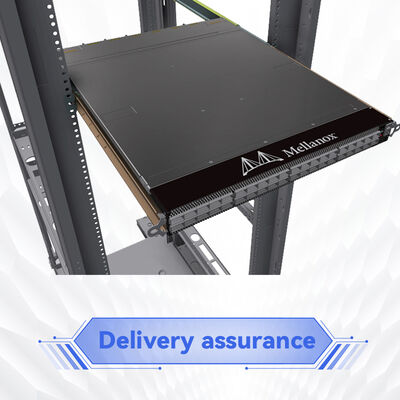

- ☑ فضای رک را آماده کنید: ارتفاع 1U، عمق تا 660 میلیمتر شامل مدیریت کابل و کابلکشی برق
