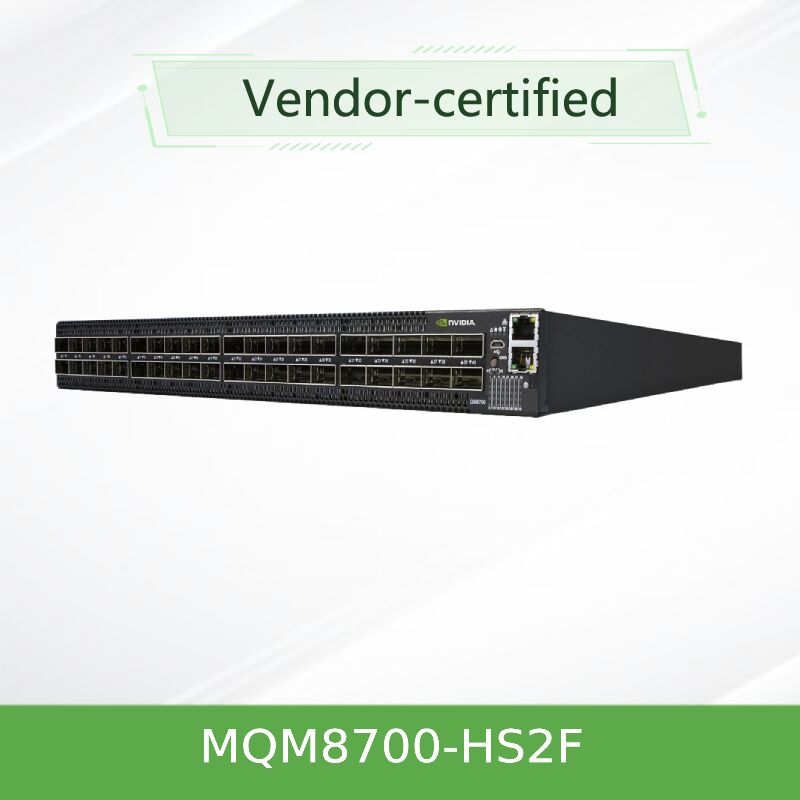

سوئیچ InfiniBand انویدیا Quantum MQM8700-HS2F 200G با 40 پورت 16 ترابیت بر ثانیه
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MQM8700-HS2F (920-9B110-00FH-0MD) |
| مدرک: | MQM8700 series.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل: | MQM8700-HS2F (920-9B110-00FH-0MD) | وضعیت: | نو و اصل |
|---|---|---|---|
| اتصال ارتباطی: | 200 گیگابیت بر ثانیه | کلمه کلیدی: | سوئیچ شبکه Mellanox |
| توان عملیاتی: | 16 سل در ثانیه | انطباق: | ROHS-6 ، CE ، FCC ، ISO ، ETS |
| برجسته کردن: | سوئیچ InfiniBand انویدیا 200G,سوئیچ شبکه Mellanox 40 پورت,سوئیچ Quantum MQM8700 16 ترابیت بر ثانیه,Mellanox network switch 40-port,Quantum MQM8700 switch 16Tb/s |
||
توضیحات محصول
سوئیچ با پیکربندی ثابت با کارایی بالا که 40 پورت 200 گیگابیت بر ثانیه (یا 80 پورت 100 گیگابیت بر ثانیه) با توان عملیاتی غیر مسدود کننده 16 ترابیت بر ثانیه، شتابدهنده محاسبات درون شبکه، و تأخیر فوقالعاده کم را ارائه میدهد - که به طور خاص برای خوشههای HPC، هوش مصنوعی و مراکز داده مقیاس بزرگ طراحی شده است.
سری NVIDIA Quantum QM8700 (شامل MQM8700-HS2F) کلاس جدیدی از سوئیچهای هوشمند 200G InfiniBand را نشان میدهد که برای حذف گلوگاهها در محیطهای هوش مصنوعی، محاسبات با کارایی بالا و ذخیرهسازی ابری مهندسی شدهاند. این سوئیچ با حداکثر چهل پورت 200 گیگابیت بر ثانیه در فرم فاکتور فشرده 1U، توان عملیاتی تجمعی 16 ترابیت بر ثانیه را با تأخیر cut-through کمتر از 130 نانوثانیه ارائه میدهد. QM8700-HS2F که بر اساس معماری مقیاسپذیر InfiniBand انویدیا ساخته شده است، دارای پردازنده دو هستهای x86 تعبیه شده، مدیر زیرشبکه یکپارچه (تا 2000 گره) و پشتیبانی از فناوری NVIDIA SHARP™ است که با تخلیه ارتباطات از سرورها به شبکه، عملیات جمعی را تسریع میکند.
هر پورت QSFP56 200 گیگابیت بر ثانیه برای انعطافپذیری فوقالعاده طراحی شده است و میتواند به دو پورت مستقل 100 گیگابیت بر ثانیه تقسیم شود و رادیکس را برای استقرار متراکم در بالای رک دو برابر کند. نوع MQM8700-HS2F (جریان هوای P2C) یک سوئیچ کاملاً مدیریت شده است که MLNX-OS® را اجرا میکند و برای شرکتهایی که به دنبال شبکهسازی با کارایی بالا با مدیریت ساده خارج از جعبه، CLI، WebUI، SNMP و APIهای JSON هستند، ایدهآل است.
- 200 گیگابیت بر ثانیه InfiniBand در هر پورت - چهل پورت QSFP56 که از حالتهای تقسیم 200G یا 100G، معماری غیر مسدود کننده پشتیبانی میکنند.
- شتابدهی محاسبات درون شبکه - فناوری NVIDIA SHARP™ امکان تجمیع دادهها در سوئیچ را فراهم میکند و زمان ارتباط MPI، NCCL و SHMEM را به طور قابل توجهی کاهش میدهد.
- رادیکس بالا و قابلیت تقسیم - تبدیل 40 پورت 200G به 80 پورت 100G برای توپولوژیهای با تراکم دو برابر بدون سوئیچهای اضافی.
- مدیریت پیشرفته ازدحام - مسیریابی تطبیقی، مسیریابی ایستا و کیفیت خدمات (QoS) برای حذف نقاط داغ و به حداکثر رساندن پهنای باند مؤثر شبکه.
- مدیر زیرشبکه یکپارچه - مدیر زیرشبکه داخلی تا 2000 گره را برای راهاندازی سریع خوشه پشتیبانی میکند؛ کاملاً از طریق MLNX-OS مدیریت میشود.

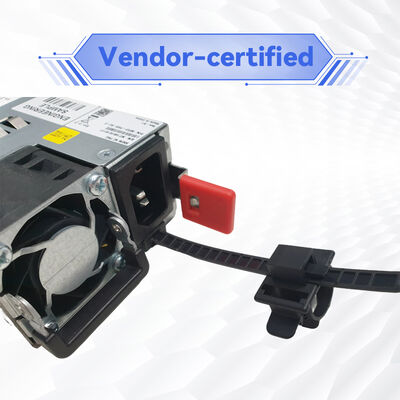

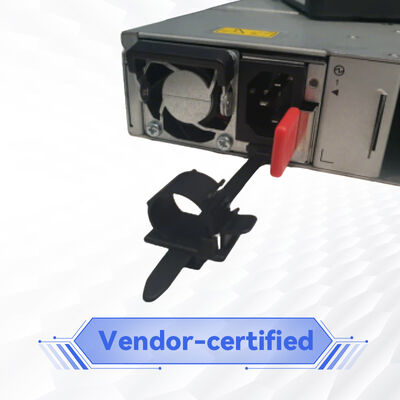

- منبع تغذیه افزونه و قابل تعویض داغ - منبع تغذیه افزونه 1+1، گواهینامه 80 Plus Gold، مطابق با استاندارد ENERGY STAR، با بهینهسازی مصرف برق در استفاده جزئی از پورت.
- مدیریت جامع - CLI، WebUI، SNMP، JSON، به علاوه UFM™ اختیاری برای هماهنگسازی پیشرفته شبکه خارجی (نوع MQM8790).
- سازگاری با عقب - قابلیت همکاری بینقص با نسلهای قبلی InfiniBand (EDR، FDR).

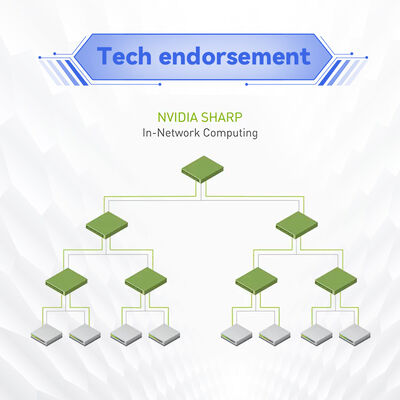

برخلاف سوئیچهای معمولی که فقط بستهها را فوروارد میکنند، سوئیچهای NVIDIA Quantum موتورهای پروتکل تجمیع و کاهش سلسله مراتبی مقیاسپذیر (SHARP) را مستقیماً در سیلیکون تعبیه میکنند. دادههای عبوری از سوئیچ میتوانند پردازش شوند - تجمیع، کاهش یا پخش - بدون چندین رفت و برگشت به نقاط پایانی سرور. این امر عملیات جمعی مانند all-reduce، barrier و broadcast را که برای چارچوبهای یادگیری عمیق (TensorFlow، PyTorch از طریق NCCL) و شبیهسازیهای HPC مبتنی بر MPI حیاتی هستند، به طور چشمگیری تسریع میکند. نتیجه تا 10 برابر افزایش عملکرد برای بارهای کاری فشرده ارتباطی و کاهش سربار CPU است که منابع محاسباتی را برای پردازش واقعی برنامه آزاد میکند.
QM8700-HS2F همچنین از الگوریتمهای مسیریابی تطبیقی و کنترل ازدحام پشتیبانی میکند که به طور خودکار ترافیک را در چندین مسیر متعادل میکنند و حتی در شرایط رقابت بالا، توان عملیاتی نزدیک به خط را ارائه میدهند.
- خوشههای هوش مصنوعی و یادگیری ماشین - سیستمهای مبتنی بر GPU در مقیاس بزرگ (NVIDIA DGX، HGX) که به اتصال 200G با SHARP برای شتابدهی NCCL نیاز دارند.
- محاسبات با کارایی بالا (HPC) - آزمایشگاههای تحقیقاتی، آزمایشگاههای ملی و دانشگاهها که بارهای کاری MPI، شبیهسازی آب و هوا و دینامیک سیالات محاسباتی را اجرا میکنند.
- مراکز داده مقیاس بزرگ و ابری - توپولوژیهای Fat-tree، DragonFly+ و چندبعدی برای شبکههای با پهنای باند برش بالا و مقیاسپذیر.
- خدمات سازمانی و مالی - پلتفرمهای معاملاتی با تأخیر فوقالعاده کم و شتابدهی پایگاه داده که به عملکرد قابل پیشبینی شبکه نیاز دارند.
- بالای رک (ToR) و انتهای ردیف - اتصال 100 گیگابیت بر ثانیه با تراکم دو برابر در هر سرور با استفاده از قابلیت پورت تقسیم.
سری QM8700 به طور بینقص با آداپتورهای NVIDIA ConnectX-6، ConnectX-7 و BlueField DPU کار میکند و از شبکههای InfiniBand و مختلط پشتیبانی میکند. این محصول با سرعتهای قبلی InfiniBand (EDR 100 گیگابیت بر ثانیه، FDR 56 گیگابیت بر ثانیه) سازگاری با عقب را دارد. کاملاً با سوئیچهای شبکه NVIDIA Quantum موجود قابل همکاری است و از طریق مدیر شبکه یکپارچه (UFM) برای تلهمتری و نظارت پیشبینیکننده مدیریت میشود. پشتیبانی از سیستم عامل شامل توزیعهای اصلی لینوکس (RHEL، Ubuntu، Rocky Linux) و سرورهای GPU تأیید شده انویدیا است.
| پارامتر | جزئیات |
|---|---|
| شماره مدل | MQM8700-HS2F |
| پورتها و سرعت | 40 پورت QSFP56؛ تا 200 گیگابیت بر ثانیه در هر پورت؛ پشتیبانی از تقسیم به 80 پورت 100 گیگابیت بر ثانیه |
| توان عملیاتی تجمعی | 16 ترابیت بر ثانیه غیر مسدود کننده |
| تأخیر سوئیچینگ | < 130 نانوثانیه (cut-through) |
| مدیریت | کاملاً مدیریت شده، پردازنده دو هستهای x86 داخلی (Broadwell ComEx D-1508 2.2GHz)، 8 گیگابایت حافظه سیستم؛ MLNX-OS، CLI، WebUI، SNMP، JSON، مدیر زیرشبکه یکپارچه |
| منبع تغذیه | افزونه و قابل تعویض داغ 1+1، 100-127 ولت AC / 200-240 ولت AC، 80 Plus Gold، ENERGY STAR |
| جریان هوا | P2C (پورت به منبع تغذیه) - MQM8700-HS2F، عمق استاندارد |
| ابعاد (ارتفاع × عرض × عمق) | 1.7 × 17 × 23.2 اینچ (43.6 × 433.2 × 590.6 میلیمتر)، 1U |
| وزن | با 2 منبع تغذیه: 12.48 کیلوگرم / 27.5 پوند |
| دمای عملیاتی | 0 تا 40 درجه سانتیگراد |
| گواهینامهها | مطابق با CE، FCC، VCCI، ICES، RCMS، RoHS |
| گارانتی | 1 سال گارانتی سختافزار محدود (گزینههای قابل تمدید موجود است) |
| شماره قطعه قابل سفارش (OPN) | توضیحات | جریان هوا | مدیریت |
|---|---|---|---|
| MQM8700-HS2F | سوئیچ NVIDIA Quantum 200Gb/s InfiniBand، 40 QSFP56، منبع تغذیه دوگانه AC، دو هستهای x86، عمق استاندارد، جریان هوای P2C، کیت نصب در رک | P2C (پورت به منبع تغذیه) | مدیریت شده (MLNX-OS) |
| MQM8700-HS2R | مشابه بالا اما با جریان هوای C2P (منبع تغذیه به پورت) | C2P | مدیریت شده |
| MQM8790-HS2F | نوع بدون مدیریت، جریان هوای P2C، مناسب برای مدیریت خارجی UFM | P2C | مدیریت شده از طریق خارجی (آماده UFM) |
| MQM8790-HS2R | بدون مدیریت، جریان هوای C2P | C2P | مدیریت شده از طریق خارجی |
توجه: برای استقرارهای 100G با تراکم بالا با استفاده از کابلهای تقسیم، هر دو SKU مدیریت شده و بدون مدیریت، انعطافپذیری پورت یکسانی را ارائه میدهند. برای مدیریت زیرشبکه یکپارچه و دسترسی کامل به سیستم عامل، MQM8700-HS2F را انتخاب کنید.
- بازگشت سرمایه برتر - کاهش هزینههای سرمایهای با ظرفیت پورت 100G با تراکم دو برابر و تعداد کمتر سوئیچ برای شبکههای بزرگ.
- مصرف انرژی بهینه - مقیاسبندی پویای مصرف برق بر اساس استفاده از پورت، کاهش هزینههای عملیاتی.
- شتابدهی SHARP™ - تا 10 برابر سریعتر شدن ارتباطات جمعی بدون مصرف چرخههای CPU میزبان.
- مدیریت ساده شده - مدیر زیرشبکه داخلی نیاز به سرورهای SM خارجی را برای خوشههای تا 2000 گره حذف میکند.
- توپولوژیهای مقیاسپذیر - پشتیبانی بومی از Fat Tree، DragonFly+ و Torus برای آیندهنگری رشد مرکز داده.
- اکوسیستم اثبات شده - پشتیبانی شده توسط پشته نرمافزار تجمعی انویدیا و پشتیبانی شریک 24/7.
Starsurge Group خدمات چرخه عمر کامل را برای سوئیچهای NVIDIA Quantum ارائه میدهد، از جمله مشاوره معماری پیش از فروش، آزمایش اثبات مفهوم و لجستیک جهانی. تیم فنی باتجربه ما عیبیابی از راه دور، بهروزرسانی میانافزار و هماهنگی RMA را ارائه میدهد. گزینههای تمدید گارانتی و پشتیبانی اولویتدار 24x7 در صورت درخواست موجود است. پشتیبانی چند زبانه برای مناطق EMEA، آمریکا و APAC، پاسخگویی سریع را برای استقرارهای حیاتی تضمین میکند.
- اطمینان حاصل کنید که دمای عملیاتی محیط بین 0 تا 40 درجه سانتیگراد باقی بماند؛ تهویه مناسب رک را حفظ کنید.
- فقط از اپتیکهای QSFP56 یا کابلهای DAC واجد شرایط که در راهنمای سازگاری NVIDIA ذکر شدهاند استفاده کنید.
- جهت جریان هوا (P2C یا C2P) باید با طرح خنککننده مرکز داده مطابقت داشته باشد. MQM8700-HS2F از P2C (پورت به منبع تغذیه) استفاده میکند.
- منبع تغذیه باید به ولتاژ AC مناسب (100-240 ولت AC) با اتصال زمین متصل شود.
- بهروزرسانی میانافزار: همیشه قبل از ارتقا از طریق MLNX-OS از پیکربندی نسخه پشتیبان تهیه کنید.

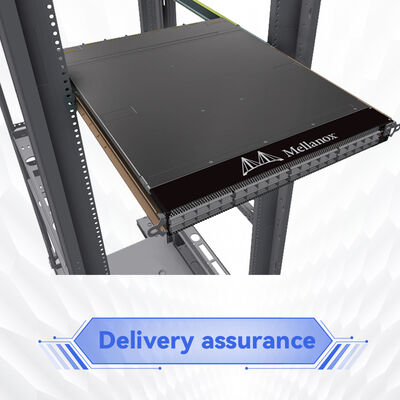

- وزن تقریباً 12.5 کیلوگرم با دو منبع تغذیه - برای نصب در رک از بالابر مکانیکی مناسب استفاده کنید.
Hong Kong Starsurge Group Co., Limited یک ارائهدهنده راهحلهای سختافزار شبکه، خدمات IT و یکپارچهسازی سیستم مبتنی بر فناوری است. این شرکت که در سال 2008 تأسیس شد، به مشتریان در سراسر جهان با محصولاتی از جمله سوئیچهای شبکه، کارتهای شبکه، نقاط دسترسی بیسیم، کنترلکنندهها، کابلها و تجهیزات زیرساخت خدمات ارائه میدهد. Starsurge با پشتیبانی یک تیم فروش و فنی باتجربه، از صنایعی مانند دولت، بهداشت، تولید، آموزش، مالی و سازمانی پشتیبانی میکند.
با رویکرد مشتریمدار، Starsurge بر کیفیت قابل اعتماد، خدمات پاسخگو و راهحلهای سفارشی تمرکز دارد. به عنوان یک شریک مجاز برای برندهای پیشرو شبکه، ما لجستیک جهانی، توسعه نرمافزار سفارشی و پشتیبانی چند زبانه را ارائه میدهیم - به مشتریان کمک میکنیم تا زیرساخت شبکه کارآمد، مقیاسپذیر و قابل اعتماد بسازند.

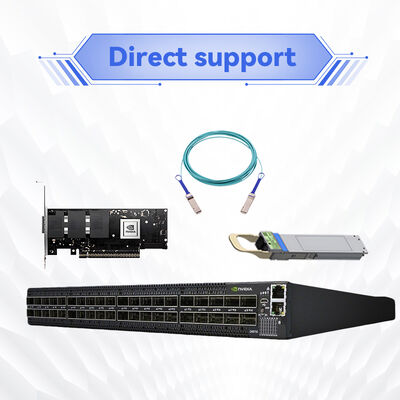

| جزء | مدلها / انواع پشتیبانی شده |
|---|---|
| آداپتورها | NVIDIA ConnectX-6، ConnectX-7، BlueField-2 / BlueField-3 InfiniBand |
| کابلها و اپتیکها | QSFP56 DAC (پسیو تا 3 متر، اکتیو تا 5 متر)، AOC، فرستندههای نوری (SR4، LR4) |
| سیستم عاملها | لینوکس (RHEL 8/9، Ubuntu 20.04/22.04، Rocky Linux)، ویندوز سرور با پشته InfiniBand |
| پلتفرمهای مدیریت | MLNX-OS، NVIDIA UFM، Prometheus/Grafana از طریق صادرکننده SNMP |
| پشتیبانی توپولوژی | Fat Tree، DragonFly+، Torus دو بعدی/سه بعدی، SlimFly |
- جهت جریان هوا (P2C برای MQM8700-HS2F) را با طرح خنککننده رک خود تأیید کنید.
- سرعت پورت مورد نیاز (200G بومی یا 100G خروجی) و نوع مجموعه کابل را بررسی کنید.
- ورودی برق را بررسی کنید: دوگانه افزونه AC با کانکتورهای C13/C14.
- از عمق رک که 23.2 اینچ (عمق استاندارد) را پشتیبانی میکند، اطمینان حاصل کنید.
- برای مدیر زیرشبکه برنامهریزی کنید: SM داخلی تا 2000 گره را پوشش میدهد؛ خوشههای بزرگتر ممکن است به نمونههای SM اضافی نیاز داشته باشند.
- الزامات مجوز نرمافزار را برای ویژگیهای پیشرفته (UFM اختیاری) تأیید کنید.
