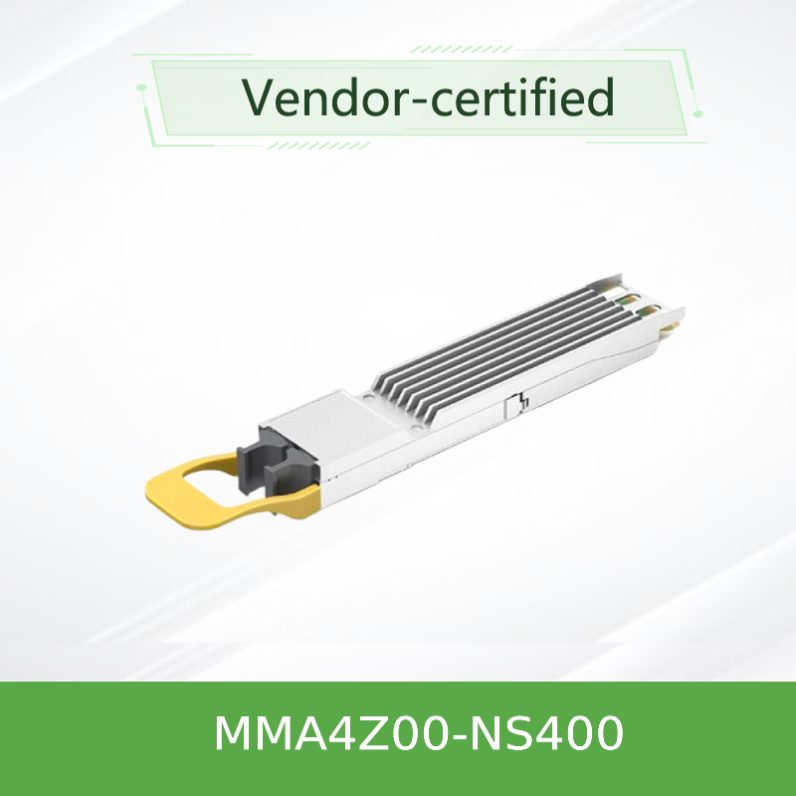

NVIDIA MMA4Z00-NS400 400G OSFP SR4 گیرنده چند حالت 4 کانال 100G-PAM4
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MMA4Z00-NS400 |
| مدرک: | MMA4Z00-NS400.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| وضعیت: | نو و اصل | در دسترس بودن: | سهام |
|---|---|---|---|
| تکنولوژی: | Infiniband و اترنت | حداکثر سرعت: | 800 گیگابایت در ثانیه |
| طول: | 50 میلیون | محدوده دما: | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| نام: | فرستنده نوری Emllanox MMA4Z00-NS400 400GB/S تک پورت OSFP 400GB/S Multimode SR4 50m فرستنده | کلمات کلیدی: | گیرنده نوری Mellanox |
| برجسته کردن: | گیرنده NVIDIA 400G OSFP SR4,فرستنده نوری چند حالت چهار کانال,100G-PAM4 OSFP گیرنده |
||
توضیحات محصول
فرستنده و گیرنده چند حالته NVIDIA MMA4Z00-NS400 400G OSFP SR4
ماژول نوری 4 کاناله 100G-PAM4 برای InfiniBand NDR و 400GbE
مرور کلی محصول
NVIDIA MMA4Z00-NS400 یک فرستنده و گیرنده چند حالته OSFP SR4 با سرعت 400 گیگابیت بر ثانیه و تک پورت است که برای مراکز داده با کارایی بالا طراحی شده است. این دستگاه دارای 4 کانال مدولاسیون 100G-PAM4، فناوری VCSEL 850 نانومتری و کانکتور نوری MPO-12/APC است. با پشتیبانی از حالت‌های 400G و 200G خودکار (هنگام استفاده با کابل‌های اسپلیتر)، اتصال انعطاف‌پذیر و کم مصرف را برای آداپتورهای ConnectX-7 و سوئیچ‌های Quantum-2/Spectrum-4 فراهم می‌کند.
ویژگی‌های کلیدی
- نرخ داده: 400 گیگابیت بر ثانیه (4 * 100 گیگابیت بر ثانیه PAM4) یا 200 گیگابیت بر ثانیه (2 * 100 گیگابیت بر ثانیه PAM4)
- پشتیبانی پروتکل: InfiniBand NDR، 400GbE
- رابط نوری: MPO-12/APC (کانکتور تک کاناله 4 گانه)
- طول موج: VCSEL 850 نانومتری
- برد: 50 متر OM4 / 30 متر OM3
- مصرف برق: حداکثر 8.5 وات (400G) / حداکثر 5.5 وات (200G)
- قابلیت اتصال در حین کار: فرم فاکتور OSFP، سازگار با OSFP MSA
- مدیریت: سازگار با CMIS 4.0، رابط I²C
- تشخیص دیجیتال: DDM برای دما، ولتاژ، بایاس، توان Tx/Rx
- انطباق: RoHS، ایمنی لیزر کلاس 1M
فناوری و طراحی
MMA4Z00-NS400 از فناوری نوری پیشرفته NVIDIA با آرایه‌های VCSEL 850 نانومتری و کوپلینگ فیبر چند حالته با سرعت بالا بهره می‌برد. طراحی 4 کاناله از مدولاسیون 100G-PAM4 در هر کانال استفاده می‌کند و پهنای باند تجمعی 400G را از طریق یک کانکتور MPO-12/APC ارائه می‌دهد. این فرستنده و گیرنده از برابرسازی ورودی Tx تطبیقی، دامنه خروجی Rx قابل برنامه‌ریزی و تنظیمات پیش/پس از کور برای یکپارچگی سیگنال بهینه پشتیبانی می‌کند. نظارت بر تشخیص دیجیتال (DDM) دید در لحظه را به دما، ولتاژ تغذیه، جریان بایاس لیزر و سطوح توان نوری ارائه می‌دهد. این ماژول همچنین شامل حالت‌های تولید/بررسی PRBS و لوپ‌بک برای تشخیص سیستم است.
استقرار معمول
- حالت 400G (کابل‌های مستقیم): سوئیچ‌های Quantum-2 یا Spectrum-4 را با سرعت 400 گیگابیت بر ثانیه با استفاده از کابل‌های فیبر متقاطع مستقیم MFP7E10 به آداپتورهای ConnectX-7 OSFP متصل کنید.
- حالت 200G (کابل‌های اسپلیتر): از کابل‌های اسپلیتر 1:2 MFP7E20 برای اتصال یک فرستنده و گیرنده OSFP 400G به دو آداپتور ConnectX-7 200G استفاده کنید و مصرف برق را به طور خودکار کاهش دهید.
- سوئیچ به سوئیچ: فرستنده‌ها و گیرنده‌های OSFP دو پورت با کابل‌های مستقیم از لینک‌های سوئیچ به سوئیچ 800G پشتیبانی می‌کنند.
- محاسبات با کارایی بالا: شبکه‌های InfiniBand NDR برای آموزش هوش مصنوعی/یادگیری ماشین و خوشه‌های HPC.
- ابر سازمانی: لینک‌های تجمیع 400GbE در مراکز داده در مقیاس بزرگ.
سازگاری
سوئیچ‌ها: NVIDIA Quantum-2 (InfiniBand NDR)، Spectrum-4 (اترنت 400G).
آداپتورها / DPU ها: ConnectX-7 OSFP (برای این فرستنده و گیرنده OSFP). DPU های BlueField-3 از انواع QSFP112 پشتیبانی می‌کنند - این ماژول OSFP با BlueField-3 سازگار نیست.
کابل‌های فیبر توصیه شده: کابل‌های متقاطع نوع B مستقیم (MFP7E10) و اسپلیتر 1:2 (MFP7E20) NVIDIA با کانکتورهای MPO-12/APC.
پروتکل‌ها: InfiniBand NDR و 400GbE (به طور خودکار بر اساس هاست تشخیص داده می‌شود).
فرستنده‌ها و گیرنده‌های OSFP تک پورت برای استفاده در سوئیچ‌ها در نظر گرفته نشده‌اند. هر دو فیبر در فرستنده‌ها و گیرنده‌های OSFP دو پورت باید از یک نوع باشند - مستقیم یا اسپلیتر - و نمی‌توانند با هم مخلوط شوند.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع محصول | فرستنده و گیرنده چند حالته 400G OSFP SR4 |
| فرم فاکتور | OSFP (سازگار با MSA)، سطح بالا |
| نرخ داده | 400 گیگابیت بر ثانیه (4 * 100 گیگابیت بر ثانیه PAM4) / 200 گیگابیت بر ثانیه (2 * 100 گیگابیت بر ثانیه PAM4) |
| کانکتور نوری | تک MPO-12/APC (8 فیبر فعال: 4 TX + 4 RX) |
| طول موج | VCSEL 850 نانومتری |
| برد (OM4) | تا 50 متر (با 2 پنل پچ) |
| برد (OM3) | تا 30 متر (با 2 پنل پچ) |
| ولتاژ تغذیه | 3.3 ولت (3.135 ولت - 3.465 ولت) |
| حداکثر توان (400G، 4 کاناله) | حداکثر 8.5 وات (8 وات معمول) |
| حداکثر توان (200G، 2 کاناله) | حداکثر 5.5 وات (5 وات معمول) |
| حالت کم مصرف | حداکثر 2 وات |
| دمای کیس عملیاتی | 0 درجه سانتیگراد تا 70 درجه سانتیگراد (DDM تا 75 درجه سانتیگراد) |
| دمای ذخیره‌سازی | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| رطوبت نسبی (عملیاتی) | 5% - 95% (بدون میعان) |
| رابط مدیریت | I²C (سازگار با CMIS 4.0) |
| تشخیص دیجیتال | دما، Vcc، بایاس، توان Tx/Rx در هر کانال |
| ایمنی لیزر | کلاس 1M (IEC 60825-1، CDRH 21 CFR 1040) |
| زبانه کششی | قهوه‌ای (چند حالته) |
| پوسته کانکتور | سبز (MPO-12/APC) |
| شماره مدل | MMA4Z00-NS400 |
حالت 200G (2 کاناله) هنگام استفاده از کابل‌های اسپلیتر 1:2 (سری MFP7E20) به طور خودکار فعال می‌شود. مصرف برق به طور متناسب کاهش می‌یابد.
راهنمای انتخاب محصول
| شماره قطعه سفارش | توضیحات | فرم فاکتور | برد |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4، چند حالته، MPO-12/APC، 850 نانومتر | OSFP | 50 متر OM4 |
| MMA4Z00-NS (دو پورت) | 800G دو پورت OSFP 2*400G SR4 | OSFP | 50 متر OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (نوع QSFP112) | QSFP112 | 50 متر OM4 |
برای سازگاری با DPU های BlueField-3، از نوع QSFP112 (MMA1Z00-NS400) استفاده کنید. این ماژول OSFP فقط برای آداپتورهای ConnectX-7 OSFP است.
مزایای کلیدی
- حالت‌های سرعت انعطاف‌پذیر: عملکرد خودکار 200G/400G بر اساس نوع کابل (مستقیم یا اسپلیتر)
- بهره‌وری انرژی: حداکثر 5.5 وات در حالت 200G - ایده‌آل برای استقرار حساس به توان
- طراحی فشرده OSFP: پوسته سطح بالا با هیت سینک‌های قفس ConnectX-7 ادغام می‌شود
- مستقل از پروتکل: InfiniBand NDR یا 400GbE را به طور خودکار تشخیص می‌دهد و موجودی را ساده می‌کند
- یکپارچگی سیگنال برتر: پولیش APC بازتاب‌های برگشتی را برای قابلیت اطمینان PAM4 به حداقل می‌رساند
- تشخیص جامع: DDM در لحظه با آستانه‌های هشدار/زنگ
سوالات متداول
س: تفاوت بین حالت‌های 400G و 200G چیست؟
پاسخ: در حالت 400G، هر 4 کانال با کابل‌های مستقیم MFP7E10 فعال هستند. در حالت 200G، فرستنده و گیرنده به طور خودکار کابل‌های اسپلیتر 1:2 MFP7E20 را تشخیص داده و فقط 2 کانال را فعال می‌کند و مصرف برق را کاهش می‌دهد.
س: آیا این ماژول با DPU های BlueField-3 سازگار است؟
پاسخ: خیر. DPU های BlueField-3 فقط از دستگاه‌های QSFP112 پشتیبانی می‌کنند. برای BlueField-3، از نوع QSFP112 (MMA1Z00-NS400) استفاده کنید.
س: آیا می‌توانم کابل‌های مستقیم و اسپلیتر را در یک فرستنده و گیرنده دو پورت مخلوط کنم؟
پاسخ: خیر. هر دو فیبر در یک فرستنده و گیرنده OSFP دو پورت باید از یک نوع باشند - یا هر دو کابل مستقیم یا هر دو کابل اسپلیتر.
س: چه نوع کابل فیبر مورد نیاز است؟
پاسخ: از کابل‌های متقاطع نوع B ارائه شده توسط NVIDIA با کانکتورهای MPO-12/APC استفاده کنید - MFP7E10 برای 400G مستقیم یا MFP7E20 برای اسپلیتر 200G.
س: حداکثر برد این فرستنده و گیرنده چقدر است؟
پاسخ: 50 متر از طریق فیبر چند حالته OM4 (با دو اتصال پنل پچ) یا 30 متر از طریق OM3.
س: آیا این ماژول را می‌توان در سوئیچ‌های اترنت استفاده کرد؟
پاسخ: فرستنده‌ها و گیرنده‌های OSFP تک پورت مانند MMA4Z00-NS400 برای استفاده در سوئیچ‌ها در نظر گرفته نشده‌اند. آنها برای آداپتورهای ConnectX-7/OSFP طراحی شده‌اند. فرستنده‌ها و گیرنده‌های OSFP دو پورت در سوئیچ‌های Quantum-2 و Spectrum-4 استفاده می‌شوند.
احتیاط‌های نگهداری
هشدار ایمنی لیزر: قرار گرفتن در معرض نور لیزر می‌تواند باعث آسیب به چشم شود. هنگام کار با این محصول از تجهیزات محافظ صورت استفاده کنید و نور لیزر را از چشم و صورت دور نگه دارید.
- هنگامی که کابل فیبر متصل نیست، درپوش‌های گرد و غبار را روی کانکتور نوری نگه دارید.
- همیشه قبل از اتصال، هم محفظه فرستنده و گیرنده و هم کانکتور کابل را تمیز کنید - 80٪ مشکلات اتصال مربوط به کانکتورهای نوری کثیف است.
- هنگام نصب و نگهداری، اقدامات احتیاطی استاندارد ESD را رعایت کنید.
- از مایعات روی کانکتور نوری استفاده نکنید؛ از ابزار و روش‌های تمیز کردن تایید شده استفاده کنید.
- فقط از کابل‌های فیبر ارائه شده یا تایید شده توسط NVIDIA (سری MFP7E10/MFP7E20) استفاده کنید.
- اطمینان حاصل کنید که ماژول به طور کامل وارد شده و قفل شده است تا از مشکلات حرارتی و اتصال جلوگیری شود.
ماتریس سازگاری
| نوع دستگاه | پلتفرم‌های پشتیبانی شده |
|---|---|
| سوئیچ‌های InfiniBand | NVIDIA Quantum-2 (با فرستنده‌ها و گیرنده‌های OSFP دو پورت) |
| سوئیچ‌های اترنت | NVIDIA Spectrum-4 (با فرستنده‌ها و گیرنده‌های OSFP دو پورت) |
| آداپتورها | ConnectX-7 / OSFP (این ماژول) |
| DPU ها | با BlueField-3 سازگار نیست (از نوع QSFP112 استفاده کنید) |
| کابل‌های توصیه شده | MFP7E10 (مستقیم)، MFP7E20 (اسپلیتر) - هر دو متقاطع نوع B |
چک لیست خریدار
- تایید کنید که آداپتور شما از OSFP پشتیبانی می‌کند (ConnectX-7/OSFP)
- سرعت مورد نیاز را تأیید کنید: 400G (کابل‌های مستقیم) یا 200G (کابل‌های اسپلیتر)
- کابل فیبر مناسب را انتخاب کنید: MFP7E10 (مستقیم) یا MFP7E20 (اسپلیتر)
- اطمینان حاصل کنید که زیرساخت فیبر، چند حالته OM3 یا OM4 با کانکتورهای MPO-12/APC است.
- تأیید کنید که سمت سوئیچ از فرستنده‌ها و گیرنده‌های OSFP دو پورت سازگار استفاده می‌کند.
- بودجه توان و خنک‌کننده ماژول OSFP را بررسی کنید.
محصولات مرتبط
- MMA4Z00-NS – فرستنده و گیرنده OSFP دو پورت 800G 2*400G SR4 (سمت سوئیچ)
- MMA1Z00-NS400 – 400G QSFP112 SR4 (سازگار با BlueField-3)
- MFP7E10-Nxxx – کابل‌های فیبر متقاطع مستقیم 4 کاناله
- MFP7E20-Nxxx – کابل‌های فیبر متقاطع اسپلیتر 1:2
- کارت‌های آداپتور ConnectX-7 / OSFP
