800G OSFP SR8 گیرنده برای سوئیچ های کوانتوم 2 و طیف 4 MMA4Z00-NS 50m
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | گیرنده نوری ملانوکس MMA4Z00-NS |
| مدرک: | MMA4Z00-NS.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| وضعیت: | نو و اصل | در دسترس بودن: | سهام |
|---|---|---|---|
| تکنولوژی: | Infiniband و اترنت | حداکثر سرعت: | 800 گیگابایت در ثانیه |
| طول: | 50 میلیون | محدوده دما: | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| برجسته کردن: | فرستنده-گیرنده Osfp Sr8 800 گرم,فرستنده کوانتوم 2,گیرنده OSFP با 50 متر |
||
توضیحات محصول

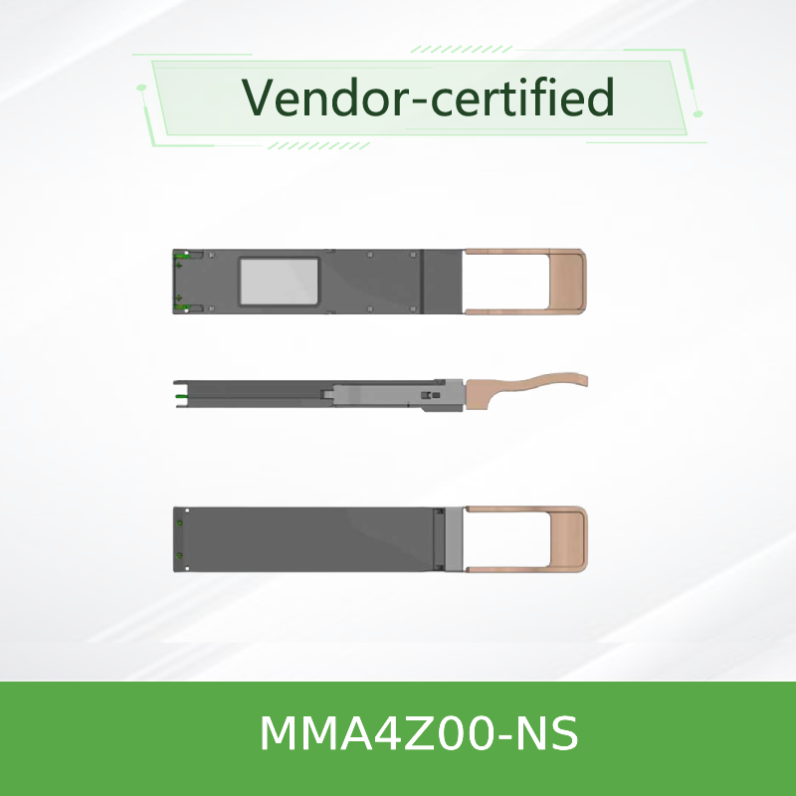

ماژول فرستنده و گیرنده چند حالته NVIDIA MMA4Z00-NS 800G OSFP Twin-Port SR8
ماژول نوری 2×400 گیگابیت بر ثانیه 8 کاناله 100 گیگابیت بر ثانیه PAM4 برای سوئیچ‌های Quantum-2 و Spectrum-4
مرور کلی محصول
ماژول فرستنده و گیرنده چند حالته NVIDIA MMA4Z00-NS یک ماژول فرستنده و گیرنده دو پورتی OSFP SR8 با سرعت 800 گیگابیت بر ثانیه است که دو موتور فرستنده و گیرنده مستقل 400 گیگابیت بر ثانیه را در یک فرم فاکتور OSFP ادغام می‌کند. این ماژول از دو کانکتور نوری MPO-12/APC 4 کاناله استفاده می‌کند که هر کدام از سرعت 400 گیگابیت بر ثانیه با مدولاسیون 100 گیگابیت بر ثانیه PAM4 پشتیبانی می‌کنند. این طراحی نوآورانه امکان 64 پورت 400 گیگابیت بر ثانیه را در یک سوئیچ Quantum-2 با 32 قفسه فراهم می‌کند و تراکم سوئیچینگ بی‌سابقه‌ای را ارائه می‌دهد. نرم‌افزار ماژول فرستنده و گیرنده به طور خودکار از پروتکل‌های InfiniBand NDR و 400GbE بر اساس سوئیچ میزبان پشتیبانی می‌کند. این ماژول در انواع باله‌دار (برای سوئیچ‌های خنک‌شونده با هوا) و بالاتخت (برای DGX H100 / خنک‌شونده با مایع) موجود است.ویژگی‌های کلیدینرخ داده:
800 گیگابیت بر ثانیه (2× 400 گیگابیت بر ثانیه) - 8× کانال 100 گیگابیت بر ثانیه PAM4
- کانکتورها: InfiniBand NDR، 400GbE (خودکار تشخیص داده می‌شود)
- رابط نوری: دو کانکتور MPO-12/APC (هر کدام 4 کاناله)
- طول موج: VCSEL 850 نانومتر
- توان: 50 متر OM4 / 30 متر OM3
- طول موج: حداکثر 17 وات (معمولاً 15 وات) / 2 وات حالت خواب کم مصرف
- قابلیت تعویض در حین کار: فرم فاکتور OSFP، سازگار با OSFP MSA
- مدیریت: سازگار با CMIS 4.0، رابط I²C
- تشخیص دیجیتال: DDM برای دما، ولتاژ، بایاس، توان Tx/Rx
- انطباق: RoHS، ایمنی لیزر کلاس 1M
- فناوری و طراحیMMA4Z00-NS یک نوآوری کلیدی NVIDIA است که امکان دو موتور فرستنده و گیرنده مستقل 400G را در یک پوسته OSFP واحد فراهم می‌کند. این امر از طریق یک چیدمان کانکتور عمودی ثبت شده حاصل می‌شود که دو کانکتور نوری MPO-12/APC را در فرم فاکتور OSFP جای می‌دهد. هر موتور از 4 کانال مدولاسیون 100G-PAM4 با استفاده از فناوری VCSEL 850 نانومتری پشتیبانی می‌کند. نوع باله‌دار خنک‌کنندگی پیشرفته‌ای را برای سوئیچ‌های خنک‌شونده با هوا فراهم می‌کند، در حالی که نوع بالاتخت برای سیستم‌های DGX H100 Cedar-7 و محیط‌های خنک‌شونده با مایع طراحی شده است. این ماژول فرستنده و گیرنده از برابرسازی Tx تطبیقی، دامنه خروجی Rx قابل برنامه‌ریزی و تشخیص دیجیتال جامع با مولد/چک‌کننده PRBS و حالت‌های حلقه پشتیبانی می‌کند.

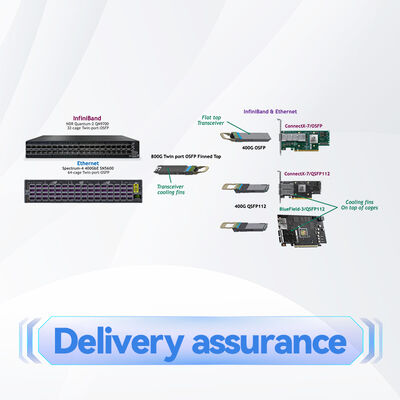

استقرار معمول
سوئیچ به سوئیچ (800G):
دو سوئیچ Quantum-2 یا Spectrum-4 را با سرعت 800 گیگابیت بر ثانیه با استفاده از دو کابل فیبر MFP7E10 مستقیم به هم متصل کنید.
- سوئیچ به دو آداپتور 400G: با استفاده از کابل‌های مستقیم، به دو آداپتور ConnectX-7/OSFP یا BlueField-3/QSPP112 با سرعت 400 گیگابیت بر ثانیه متصل شوید.

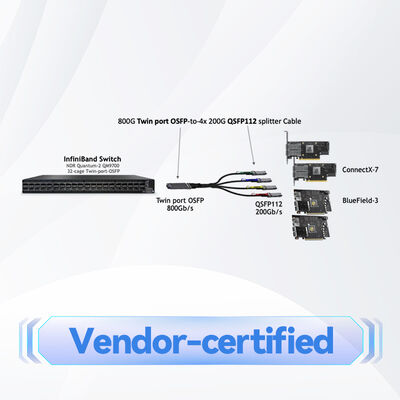

- سوئیچ به چهار آداپتور 200G: از کابل‌های اسپلیتر MFP7E20 1:2 برای اتصال به چهار آداپتور 200G استفاده کنید، با کاهش خودکار توان در فرستنده‌های 400G.
- ادغام DGX H100: نوع بالاتخت سیستم‌های GPU Cedar-7 را به سوئیچ‌های Quantum-2 یا Spectrum-4 متصل می‌کند.
- سوئیچ به سوئیچ (2 × 400G): دو فیبر را به سوئیچ‌های مختلف برای لینک‌های دوگانه 400G هدایت کنید.
- سازگاریسوئیچ‌ها:
NVIDIA Quantum-2 (InfiniBand NDR)، Spectrum-4 (Ethernet 400G) - هر دو به پوسته‌های OSFP باله‌دار برای عملکرد خنک‌شونده با هوا نیاز دارند.
آداپتورها / DPUها: ConnectX-7/OSFP، ConnectX-7/QSFP112، BlueField-3/QSFP112. فرستنده‌های تک پورتی OSFP (MMA4Z00-NS400) برای استفاده در سوئیچ‌ها نیستند.
کابل‌های فیبر توصیه شده: MFP7E10 (مستقیم، 4 کاناله به 4 کاناله) و MFP7E20 (اسپلیتر 1:2، 4 کاناله به 2×2 کاناله) - هر دو نوع B متقاطع با MPO-12/APC.
قانون حیاتی: هر دو فیبر در یک فرستنده و گیرنده دو پورتی باید از یک نوع باشند (هر دو مستقیم یا هر دو اسپلیتر) - قابل ترکیب نیستند.
پروتکل: InfiniBand NDR یا 400GbE را بر اساس پروتکل سوئیچ به طور خودکار تشخیص می‌دهد.
مشخصات فنیپارامتر
مقدار
| نوع محصول | ماژول فرستنده و گیرنده چند حالته 800G Twin-port OSFP SR8 |
|---|---|
| فرم فاکتور | OSFP (انواع باله‌دار یا بالاتخت) |
| MMA4Z00-NS | 800 گیگابیت بر ثانیه (2× 400 گیگابیت بر ثانیه) - 8× 100 گیگابیت بر ثانیه PAM4 |
| کانکتورهای نوری | دو MPO-12/APC (هر کدام 4 کاناله) |
| فیبرهای فعال در هر پورت | 8 (4 TX + 4 RX) در هر کانکتور MPO |
| طول موج | VCSEL 850 نانومتر |
| برد (OM4) | حداکثر 17 وات / 2 وات حالت خواب |
| برد (OM3) | تا 30 متر (با 2 پنل پچ) |
| ولتاژ تغذیه | 3.3 ولت (3.135 ولت - 3.465 ولت) |
| حداکثر توان (فعال) | حداکثر 17 وات (معمولاً 15 وات) |
| حالت کم مصرف | حداکثر 2 وات |
| دمای کیس در حال کار | 0 درجه سانتیگراد تا 70 درجه سانتیگراد |
| دمای ذخیره‌سازی | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| رابط مدیریت | I²C (سازگار با CMIS 4.0) |
| تشخیص دیجیتال | دما، ولتاژ تغذیه، بایاس، توان Tx/Rx در هر کانال |
| ایمنی لیزر | کلاس 1M (IEC 60825-1، CDRH 21 CFR 1040) |
| شماره مدل | MMA4Z00-NS |
| نوع باله‌دار برای سوئیچ‌های Quantum-2/Spectrum-4 خنک‌شونده با هوا است. نوع بالاتخت (MMA4Z00-NS-FLT) برای سیستم‌های DGX H100 Cedar-7 و سیستم‌های خنک‌شونده با مایع است. | OSFP (باله‌دار) |
شماره قطعه سفارش
توضیحات
| فرم فاکتور | بالا | MMA4Z00-NS | 800G OSFP SR8، 2 × 400G، چند حالته، MPO-12/APC، 850 نانومتر، 50 متر |
|---|---|---|---|
| OSFP (باله‌دار) | باله‌دار | MMA1Z00-NS400 | 800G OSFP SR8، 2×400G، چند حالته، MPO-12/APC، 850 نانومتر، 50 متر |
| OSFP | بالاتخت | MMA1Z00-NS400 | 400G QSFP112 SR4 (برای ConnectX-7/QSFP112 و BlueField-3) |
| OSFP | بالاتخت | MMA1Z00-NS400 | 400G QSFP112 SR4 (برای ConnectX-7/QSFP112 و BlueField-3) |
| QSFP112 | -- | MMA4Z00-NS (باله‌دار) برای سوئیچ‌های Quantum-2 و Spectrum-4 خنک‌شونده با هوا مورد نیاز است. نوع بالاتخت برای DGX H100 و سیستم‌های خنک‌شونده با مایع است. | مزایا |
تراکم بی‌نظیر:
64 پورت 400 گیگابیت بر ثانیه در یک سوئیچ Quantum-2 با 32 قفسه - تراکم 2 برابر نسبت به طرح‌های معمولی.
- استقرار انعطاف‌پذیر: از سوئیچ به سوئیچ (800G)، سوئیچ به آداپتور (2×400G) و سوئیچ به 4 آداپتور (4×200G) با کابل‌های اسپلیتر پشتیبانی می‌کند.
- مستقل از پروتکل: InfiniBand یا اترنت را به طور خودکار تشخیص می‌دهد و موجودی و لجستیک را ساده می‌کند.
- بهره‌وری انرژی: حالت خواب کم مصرف 2 وات و کاهش خودکار توان 200G در سمت فرستنده و گیرنده.
- کابل‌کشی همه‌کاره: از کابل‌های مستقیم یا اسپلیتر با انتخاب طول مستقل پشتیبانی می‌کند (هر دو کابل باید از یک نوع باشند).
- قابلیت اطمینان اثبات شده: اعتبارسنجی سیستم سرتاسری NVIDIA عملکرد بهینه را تضمین می‌کند.
- خدمات و پشتیبانیبه عنوان یک شریک مجاز NVIDIA، Hong Kong Starsurge Group ارائه می‌دهد:
مشاوره فنی پیش از فروش برای طراحی اتصال نوری 800G/400G.
لجستیک جهانی با ردیابی بی‌درنگ و پشتیبانی ترخیص گمرکی.
- پوشش گارانتی استاندارد سخت‌افزار NVIDIA.
- مشاوره نرم‌افزار/سازگاری برای پلتفرم‌های Quantum-2 و Spectrum-4.
- پشتیبانی چند زبانه (انگلیسی، ماندارین، کانتونی) از طریق ایمیل یا تلفن.
- سوالات متداول
- س: تفاوت بین انواع باله‌دار و بالاتخت چیست؟
پاسخ: نوع باله‌دار (MMA4Z00-NS) برای سوئیچ‌های Quantum-2 و Spectrum-4 خنک‌شونده با هوا با جریان هوای کاهش یافته است. نوع بالاتخت (MMA4Z00-NS-FLT) برای سیستم‌های DGX H100 Cedar-7 و محیط‌های خنک‌شونده با مایع است.
س: آیا می‌توانم از کابل‌های مستقیم و اسپلیتر به طور همزمان در یک فرستنده و گیرنده استفاده کنم؟
پاسخ: خیر. هر دو پورت فیبر در یک فرستنده و گیرنده OSFP دو پورتی باید از یک نوع کابل استفاده کنند - یا هر دو مستقیم (MFP7E10) یا هر دو اسپلیتر (MFP7E20).
س: حداکثر برد این فرستنده و گیرنده چقدر است؟
پاسخ: 50 متر روی فیبر چند حالته OM4 (با دو اتصال پنل پچ) یا 30 متر روی OM3.
س: آیا این ماژول را می‌توان در آداپتورهای ConnectX-7 استفاده کرد؟
پاسخ: خیر. این یک فرستنده و گیرنده سوئیچ دو پورتی است. برای آداپتورهای ConnectX-7، از فرستنده‌های تک پورتی OSFP (MMA4Z00-NS400) یا QSFP112 (MMA1Z00-NS400) استفاده کنید.
احتیاطات مربوط به نگهداری
هشدار ایمنی لیزر:
قرار گرفتن در معرض نور لیزر می‌تواند باعث آسیب به چشم شود. هنگام کار با این محصول از تجهیزات محافظ صورت استفاده کنید و نور لیزر را از چشم و صورت دور نگه دارید.
هنگامی که کابل‌های فیبر متصل نیستند، درپوش‌های گرد و غبار را روی هر دو کانکتور نوری نگه دارید.همیشه قبل از اتصال، هر دو گیرنده فرستنده و گیرنده و کانکتورهای کابل را تمیز کنید - 80٪ مشکلات لینک مربوط به کانکتورهای نوری کثیف است.
- هنگام نصب و نگهداری، اقدامات احتیاطی استاندارد ESD را رعایت کنید.
- مایعات را روی کانکتورهای نوری اعمال نکنید؛ از ابزار و روش‌های تمیز کردن تایید شده استفاده کنید.
- فقط از کابل‌های فیبر ارائه شده یا تایید شده توسط NVIDIA (سری MFP7E10/MFP7E20) استفاده کنید.
- هر دو کابل باید طول تقریباً یکسانی داشته باشند تا از عدم تطابق تأخیر جلوگیری شود (4.5 نانوثانیه بر متر).
- اطمینان حاصل کنید که ماژول به طور کامل وارد شده و قفل شده است تا از مشکلات حرارتی و اتصال جلوگیری شود.
- درباره Hong Kong Starsurge Group
- Hong Kong Starsurge Group Co., Limited
یک ارائه‌دهنده راه‌حل‌های یکپارچه‌سازی سیستم، خدمات فناوری اطلاعات و سخت‌افزار شبکه با فناوری پیشرفته است. از سال 2008، ما به مشتریان در سراسر جهان با تجهیزات شبکه از جمله سوئیچ‌ها، کارت‌های شبکه، نقاط دسترسی بی‌سیم، کنترل‌کننده‌ها، کابل‌ها و ماژول‌های نوری خدمات ارائه داده‌ایم. تیم‌های فروش و فنی با تجربه ما از صنایع مختلفی مانند دولتی، بهداشت و درمان، تولید، آموزش، مالی و سازمانی پشتیبانی می‌کنند. ما راه‌حل‌های سفارشی، لجستیک جهانی و پشتیبانی چند زبانه را ارائه می‌دهیم - همه بر اساس تعهد اولویت مشتری به قابلیت اطمینان، عملکرد و مقیاس‌پذیری.
حقایق کلیدیشماره قطعه:
MMA4Z00-NS
| فرم فاکتور: | OSFP (باله‌دار) |
| نرخ داده: | 800G (2×400G) |
| کانکتورها: | 2× MPO-12/APC |
| برد: | 50 متر OM4 / 30 متر OM3 |
| طول موج: | VCSEL 850 نانومتر |
| توان: | حداکثر 17 وات / 2 وات حالت خواب |
| کاربرد: | Quantum-2، Spectrum-4 |
| چک لیست خریدار | تایید کنید که سوئیچ شما از فرستنده‌های دو پورتی OSFP (Quantum-2 یا Spectrum-4) پشتیبانی می‌کند. |
نوع بالایی صحیح را انتخاب کنید: باله‌دار برای سوئیچ‌های خنک‌شونده با هوا، بالاتخت برای DGX/خنک‌شونده با مایع.
- نوع کابل را انتخاب کنید: مستقیم (MFP7E10) برای 400G در هر پورت یا اسپلیتر (MFP7E20) برای 200G در هر پورت.
- اطمینان حاصل کنید که هر دو کابل از یک نوع هستند (هر دو مستقیم یا هر دو اسپلیتر).
- تایید کنید که زیرساخت فیبر OM3 یا OM4 با کانکتورهای MPO-12/APC است.
- الزامات دمای محیط سوئیچ را بررسی کنید (حداکثر 35 درجه سانتیگراد با تمام فن‌ها، 30 درجه سانتیگراد با خرابی فن).
- پروتکل را تایید کنید: InfiniBand NDR یا 400GbE (به طور خودکار تشخیص داده می‌شود).
