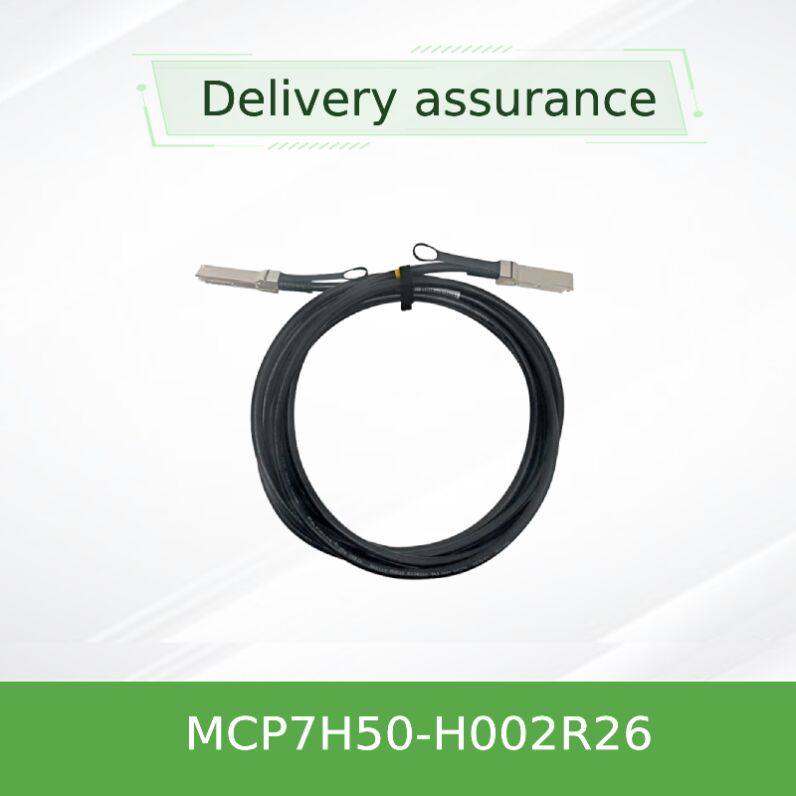

200G به 2x100G HDR100 DAC Splitter Cable MCP7H50-H002R26
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCP7H50-H002R26 |
| مدرک: | MCP7H50-H002R26.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 2 متر |
| نام: | کابل Mellanox DAC MCP7H50-H002R26 200GB/S to 2x100GB/S 2.0M 26AWG کابل شبکه Infiniband | کلمه کلیدی: | کابل Mellanox DAC |
توضیحات محصول
كابل فاصل نحاسي مباشر 200 جيجابت/ثانية HDR إلى 2x100 جيجابت/ثانية HDR100 QSFP56
كابل فاصل نحاسي سلبي عالي السرعة ومنخفض الكمون لشبكات InfiniBand HDR بسرعة 200 جيجابت/ثانية. يربط منفذ QSFP56 واحد بسرعة 200 جيجابت/ثانية بمنفذين مستقلين HDR100 QSFP56 بسرعة 100 جيجابت/ثانية — وصلة قصيرة فعالة من حيث التكلفة مع استهلاك طاقة صفر في تجميع الكابل.
إن ملانوکس MCP7H50-H002R26 هو كابل فاصل هجين نحاسي سلبي مصمم لتطبيقات InfiniBand HDR (معدل بيانات مرتفع) بسرعة 200 جيجابت/ثانية. يوفر بديلاً فعالاً من حيث التكلفة ومنخفض الطاقة للوصلات البصرية للاتصالات قصيرة المدى داخل مراكز البيانات. أحد الطرفين يتميز بموصل QSFP56 بسرعة 200 جيجابت/ثانية، بينما ينقسم الجانب الآخر إلى منفذين HDR100 QSFP56 بسرعة 100 جيجابت/ثانية. يقوم التوصيل الداخلي بتعيين كل زوج من أزواج النحاس (الزوج 1 و 2، 3 و 4) من QSFP56 الواحد إلى أزواج نحاسية مزدوجة مستقلة على كل من موصلات QSFP56، مما يتيح اتصال HDR100 سلسًا.
يتضمن كل منفذ QSFP56 ذاكرة EEPROM قابلة للاستبدال في الميدان تخزن بيانات تكوين المنتج وتحديد الهوية، والتي يمكن لنظام المضيف قراءتها للإدارة والتشخيص المتقدم. مع اختبارات إنتاج صارمة وتصميم ميكانيكي قوي، يضمن هذا الكابل الموثوقية الفورية للحوسبة عالية الأداء، ومجموعات الذكاء الاصطناعي، والبنى التحتية واسعة النطاق.
مبني على تقنية النحاس المزدوج السلبي، يستخدم MCP7H50-H002R26 مقياس سلك 26 AWG لتحقيق سلامة إشارة مثالية تصل إلى مترين. يستفيد من إشارة PAM4 (تعديل سعة النبضة رباعي المستويات) لتقديم 50 جيجابت/ثانية لكل مسار مع الحفاظ على كمون فائق الانخفاض — مثالي لشبكات HPC وتدريب الذكاء الاصطناعي الحساسة للكمون. يسمح هيكل الانقسام الهجين بتصميم رف مرن، يربط منفذ مفتاح 200G HDR واحد بخادمين أو محولين 100G HDR100 دون الحاجة إلى معدلات إعادة إرسال نشطة. تلبي جميع المعلمات الكهربائية مواصفات SFF-8665 و InfiniBand Trade Association (IBTA)، مما يضمن قابلية التشغيل البيني عبر المعدات القياسية.
- طوبولوجيا InfiniBand HDR من ورقة إلى عمود: ربط منافذ المفتاح 200 جيجابت/ثانية بعقد الحوسبة HDR100 بسرعة 100 جيجابت/ثانية.
- مجموعات الحوسبة عالية الأداء (HPC) التي تتطلب وصلات مختلطة السرعة دون تكاليف بصرية نشطة.
- شبكات مراكز بيانات الذكاء الاصطناعي/التعلم الآلي: كابلات فاصل فعالة لخوادم GPU مع اتصال مزدوج 100 جيجابت/ثانية.
- أنظمة التخزين وبيئات Ethernet/IB المدمجة حيث يقلل النحاس قصير المدى من الطاقة والكمون.
- كابلات أعلى الرف (ToR): إدارة كابلات نظيفة مع نصف قطر انحناء مرن (أدنى انحناء فردي: 34 مم).
مصمم للتكامل السلس مع مفاتيح ومحولات InfiniBand من Mellanox (NVIDIA). متوافق تمامًا مع مواصفات IBTA HDR و HDR100، وهو أيضًا متوافق مع الإصدارات السابقة مع روابط HDR100 و EDR و FDR بسرعات أقل عند استخدامه مع محولات مناسبة. يتبع محتوى EEPROM مواصفات SFF-8636، مما يتيح إدارة قوية من جانب المضيف عبر I²C. بالنسبة للمنصات التابعة لجهات خارجية، يعتمد التوافق على التزام نظام المضيف بـ QSFP56 MSA ومواصفات InfiniBand HDR.
| الحدود القصوى المطلقة | |
|---|---|
| جهد الإمداد (Vcc) | -0.3 فولت إلى 3.6 فولت |
| جهد إدخال البيانات | -0.3 فولت إلى 3.6 فولت |
| جهد إدخال التحكم | -0.3 فولت إلى 3.6 فولت |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| مواصفات التشغيل | ||
|---|---|---|
| جهد الإمداد (Vcc) | 3.135 فولت – 3.465 فولت (نموذجي 3.3 فولت) | |
| استهلاك الطاقة | ≤ 0.1 واط (تصميم سلبي) | |
| درجة حرارة حالة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية | |
| الرطوبة النسبية التشغيلية | 5% إلى 85% (بدون تكثيف) | |
| كهربائي وميكانيكي | ||
|---|---|---|
| المقاومة المميزة | 100 أوم ±10% (90~110 أوم) | |
| تأخير الانتشار | ≤ 4.5 نانوثانية/متر (إعلامي) | |
| مقياس السلك (H002R26) | 26 AWG | |
| القطر الخارجي | 6.8 ± 0.3 مم | |
| نصف قطر الانحناء الأدنى (فردي) | 34 مم (5x القطر الخارجي بعيدًا عن الموصل) | |
| نصف قطر الانحناء الأدنى (التجميع / المتكرر) | 10x القطر الخارجي (حوالي 68 مم) | |
| مادة الغلاف | LSZH (دخان منخفض خالٍ من الهالوجين) | |
| رقم الجزء | الطول | AWG | قطر الكابل الخارجي | الوصف |
|---|---|---|---|---|
| MCP7H50-H001R30 | 1 متر | 30 AWG | 5.2 ± 0.3 مم | 200G HDR إلى 2x100G HDR100، QSFP56 إلى 2xQSFP56، LSZH، شريط سحب قوس قزح |
| MCP7H50-H01AR30 | 1.5 متر | 30 AWG | 5.2 ± 0.3 مم | فاصل 200G HDR إلى 2x100G HDR100، هجين سلبي |
| MCP7H50-H002R26 | 2 متر | 26 AWG | 6.8 ± 0.3 مم | موصى به للوصول إلى مترين، مقياس أثقل لسلامة الإشارة |
ملاحظة: قد تتوفر أطوال أخرى عند الطلب. يرجى تأكيد الأطوال المخصصة مع فريق المبيعات.
- استهلاك طاقة صفر: التصميم السلبي يلغي استهلاك الطاقة في تجميع الكابل، مما يقلل من إجمالي PUE لمركز البيانات.
- كمون فائق الانخفاض: لا توجد معدلات إعادة إرسال أو تحويل بصري، مثالي للتداول عالي التردد وأعباء عمل HPC.
- فاصل فعال من حيث التكلفة: يلغي كابلين منفصلين بسرعة 100 جيجابت/ثانية بالإضافة إلى منافذ مفتاح إضافية؛ يقلل من تعقيد الكابلات.
- الموثوقية والمتانة: ضمان محدود لمدة عام واحد على الأجهزة؛ يضمن اختبار الإنتاج الصارم أداءً فائقًا فور الاستخدام.
- الامتثال البيئي: RoHS، لوحة PCB خالية من الرصاص والهالوجين، غلاف LSZH مناسب للممرات ومتطلبات السلامة من الحرائق الصارمة.
يأتي كل كابل Mellanox LinkX DAC مع ضمان محدود لمدة عام واحد على الأجهزة يغطي إصلاح الأجزاء أو استبدالها. يتوفر الدعم الفني العالمي من خلال الموزعين المعتمدين وبوابة دعم NVIDIA Networking. لنشر الكميات، يتم توفير موارد FAE مخصصة وخدمات التحقق من التوافق. يمكن ترتيب تسميات مخصصة، وخيارات ألوان لأشرطة السحب، وتعديلات الطول لمشاريع OEM/ODM المؤهلة.
س 1: هل هذا الكابل متوافق مع فاصل Ethernet 200GbE إلى 2x100GbE؟
ج: تم تحسين الكابل لـ InfiniBand HDR/HDR100. يلبي الخصائص الكهربائية لـ QSFP56؛ ومع ذلك، يعتمد التوافق على مستوى النظام لـ Ethernet على دعم المضيف لوضعيات الفاصل. بالنسبة لـ 200GbE إلى 2x100GbE، يرجى التحقق من ورقة بيانات NIC/المحول الخاص بك.
س 2: ما هي المسافة القصوى الموصى بها للتشغيل السلبي؟
ج: بناءً على هذه السلسلة، تصل إلى مترين مع إصدار 26AWG. للمسافات الأطول، يوصى باستخدام الكابلات البصرية النشطة (AOC) أو الوحدات البصرية.
س 3: هل يمكنني استخدام هذا الكابل مع InfiniBand FDR (56 جيجابت/ثانية) أو EDR (100 جيجابت/ثانية)؟
ج: نعم، إنه متوافق مع الإصدارات السابقة: عند استخدامه مع معدات ذات سرعة أقل، سيعمل الكابل بالسرعة المتفاوض عليها. ومع ذلك، فإن عرض النطاق الترددي الكامل لـ HDR100/HDR يتطلب منافذ قادرة على HDR على كلا الطرفين.
س 4: هل يدعم التوصيل الساخن؟
ج: نعم، موصلات QSFP56 قابلة للتبديل الساخن ويتم التعرف على EEPROM دون إعادة تشغيل النظام.
س 5: ما هو لون شريط السحب؟
ج: يشير الحرف 'R' في رقم الجزء إلى شريط سحب قوس قزح لسهولة التعرف عليه في الرفوف عالية الكثافة. قد تكون الألوان المخصصة ممكنة للطلبات الكبيرة.
- لا تتجاوز نصف قطر الانحناء الأدنى: 34 مم للانحناء الفردي (بعيدًا عن الموصل) و 10x قطر الكابل الخارجي (حوالي 68 مم) للانحناء المتكرر لتجنب تدهور الإشارة.
- تأكد من أن آلية القفل على موصلات QSFP56 مشغولة بالكامل للحفاظ على التأريض المناسب وأداء EMI.
- استخدم ممارسات آمنة من التفريغ الكهروستاتيكي عند التعامل مع أطراف المحولات/الكابلات؛ قد يؤدي التفريغ الثابت إلى إتلاف مكونات EEPROM.
- لا تسحب أو تمد الكابلات بما يتجاوز التوتر المقدر؛ أمسك دائمًا جسم الموصل عند فصله.
Hong Kong Starsurge Group Co., Limited هي مزود مدفوع بالتكنولوجيا لأجهزة الشبكات وخدمات تكنولوجيا المعلومات وحلول تكامل الأنظمة. تأسست الشركة في عام 2008، وتخدم العملاء في جميع أنحاء العالم بمنتجات تشمل مفاتيح الشبكة، وبطاقات الشبكة، ونقاط الوصول اللاسلكية، ووحدات التحكم، والكابلات، ومعدات الشبكات ذات الصلة. بدعم من فريق مبيعات وفريق تقني ذي خبرة، تدعم Starsurge صناعات مثل الحكومة والرعاية الصحية والتصنيع والتعليم والتمويل والمؤسسات. تقدم الشركة أيضًا حلول إنترنت الأشياء وأنظمة إدارة الشبكات وتطوير البرامج المخصصة والدعم متعدد اللغات والتسليم العالمي. من خلال نهج يركز على العملاء، تركز Starsurge على الجودة الموثوقة والخدمة السريعة والحلول المخصصة التي تساعد العملاء على بناء بنية تحتية شبكية فعالة وقابلة للتطوير وموثوقة.
التعديل: 4x 50 جيجابت/ثانية PAM4
أقصى مدى: 2 متر (26AWG)
الطاقة: 0.1 واط نموذجي (إمداد المضيف)
درجة حرارة التشغيل: 0 درجة مئوية إلى 70 درجة مئوية
| البائع / عائلة الجهاز | حالة التوافق | ملاحظات |
|---|---|---|
| سلسلة مفاتيح Mellanox Quantum™ HDR | ✔ معتمد | سرعة HDR كاملة، وضع الفاصل مدعوم |
| محولات Mellanox ConnectX-6 HDR / HDR100 | ✔ معتمد | التفاوض التلقائي، تم التحقق من قراءة EEPROM |
| مفاتيح IB تابعة لجهات خارجية (متوافقة مع IBTA) | ⚠ متوافق بشكل مشروط | يتطلب منفذ QSFP56 يدعم فاصل HDR100 |
| مفاتيح Ethernet 200G مع إمكانية الفاصل | ◌ لم يتم اختباره رسميًا | قد يعمل مع البرامج الثابتة المناسبة؛ اتصل بالدعم |
- ☐ تأكيد نوع المنفذ: كلا الطرفين يتطلبان أقفاص QSFP56 (InfiniBand HDR أو HDR100).
- ☐ التحقق من متطلبات طول الكابل: 2 متر (H002R26) أو متغيرات 1 متر/1.5 متر للوصول الأقصر.
- ☐ تأكد من أن المفتاح/الموجه يدعم الفاصل: وضع 1x200G إلى 2x100G.
- ☐ تحقق من نصف قطر الانحناء في تخطيط الرف: الحد الأدنى للانحناء الفردي 34 مم، الانحناء المتكرر 68 مم.
- ☐ للبيئات ذات الاهتزازات العالية، يوصى بأذرع إدارة الكابلات الآمنة.
- MCP7H50-H001R30 – فاصل DAC 1 متر 30AWG HDR إلى 2x100G
- MCP7H50-H01AR30 – متغير 1.5 متر 30AWG
- MCP1650-HxxxEyy – كابل نحاسي مباشر سلبي 200G HDR إلى 200G HDR (QSFP56 إلى QSFP56)
- MMA1Z10-xx – كابلات بصرية نشطة لمسافات أطول من روابط InfiniBand HDR
