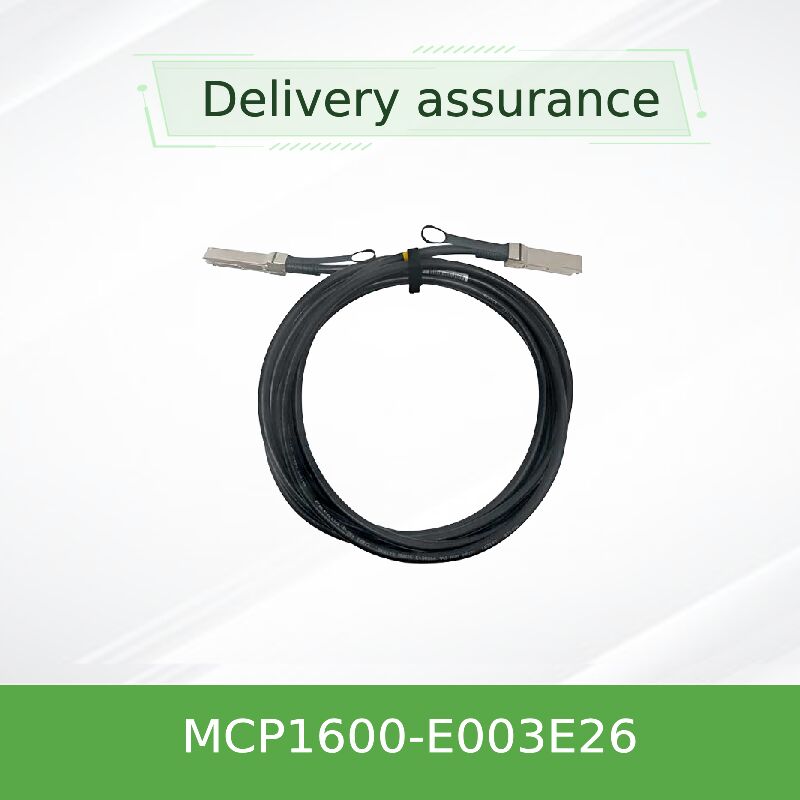

کابل مسی مستقیم پسیو NVIDIA Mellanox MCP1600-E003E26 با سرعت 100 گیگابیت بر ثانیه QSFP28 – 3 متر، EDR InfiniBand، تأخیر کم، مصرف انرژی نزدیک به صفر برای اتصالات مراکز داده
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCP1600-E003E26 |
| مدرک: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | 3 متر |
| نام: | کابل DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG کابل شبکه Infiniban | کلمه کلیدی: | کابل Mellanox DAC |
توضیحات محصول
ویژگیهای کلیدی
کابل مسی مستقیم QSFP56 HDR غیرفعال 200 گیگابیت بر ثانیه
کابل مسی مستقیم QSFP56 HDR غیرفعال 200 گیگابیت بر ثانیه
اتصال InfiniBand HDR با چگالی بالا و مصرف انرژی کم | برد 3 متر با هادیهای 26AWG
کابل مسی مستقیم MCP1600-E003E26 که برای محیطهای InfiniBand HDR با سرعت 200 گیگابیت بر ثانیه مهندسی شده است، اتصال مقرون به صرفه و قابل اعتماد در فواصل کوتاه را ارائه میدهد. این کابل غیرفعال QSFP56 با استفاده از مدولاسیون PAM4 با سرعت 50 گیگابیت بر ثانیه در هر خط، هزینه و مصرف انرژی فرستندههای نوری را حذف میکند و در عین حال نرخ خطای بیت را در صورت جفت شدن با سیستمهای Mellanox HDR کمتر از 1E-15 حفظ میکند. روکش LSZH و عملکرد قوی EMI آن را برای سوئیچینگ بالای رک و درون رک ایدهآل میسازد.
ولتاژ تغذیه (Vcc)
200 گیگابیت بر ثانیه
طول کابل
3 متر (9.84 فوت)
گیج سیم
خدمات و پشتیبانی
نوع کانکتور
QSFP56 (SFF-8665)
توضیحات
MCP1600-E001E30
امپدانس مشخصه
< 0.1 وات
مرور کلی محصول
کابل مسی غیرفعال MCP1600-E003E26 ملانوکس یک کابل مسی غیرفعال با کارایی بالا است که برای کاربردهای InfiniBand HDR (نرخ داده بالا) با سرعت 200 گیگابیت بر ثانیه طراحی شده است. این کابل مستقیم QSFP56 که بخشی از سری LinkX است، هشت جفت مسی پرسرعت را که با سرعت 50 گیگابیت بر ثانیه PAM4 در هر خط کار میکنند، ادغام میکند و پهنای باند تجمعی 200 گیگابیت بر ثانیه را ارائه میدهد. این مجموعه شامل یک EEPROM با دادههای پیکربندی محصول است که از طریق رابط مدیریت SFF-8636 I²C قابل دسترسی است. با مصرف برق معمول 0.1 وات و طراحی غیرفعال، هزینههای برق و خنککننده دیتاسنتر را در مقایسه با کابلهای نوری فعال یا ماژولهای فرستنده گیرنده به طور قابل توجهی کاهش میدهد. این کابل که برای اتصالات کوتاه برد (تا 3 متر) ایدهآل است، از نصب قابل تعویض در حین کار پشتیبانی میکند و با الزامات سختگیرانه انطباق IBTA InfiniBand HDR مطابقت دارد.ویژگیهای کلیدینرخ داده تجمعی تا 200 گیگابیت بر ثانیه (4x 50 گیگابیت بر ثانیه PAM4)
کاملاً مطابق با مشخصات IBTA InfiniBand HDR
- طراحی مسی غیرفعال - بدون قطعات فعال، بدون تأخیر اضافی
- فرم فاکتور QSFP56 قابل تعویض در حین کار مطابق با SFF-8665
- مصرف برق کم: < 0.1 وات (حداکثر) از منبع تغذیه 3.3 ولت تکی
- EEPROM با شناسایی محصول و سریالسازی (رابط I²C)
- ساختار کابل مستحکم: هادیهای 26 AWG، روکش خارجی LSZHمحدوده دمای عملیاتی محفظه: 0 تا 70 درجه سانتیگراد
- عملکرد برتر BER: < 1E-15 با سیستمهای Mellanox InfiniBand HDR
- PCB مطابق با RoHS، بدون سرب (LF) و بدون هالوژن (HF)
- فناوری و انطباق
- MCP1600-E003E26 از مدولاسیون PAM4 4 خطی با سرعت 50 گیگابیت بر ثانیه در هر خط استفاده میکند و توان عملیاتی 200 گیگابیت بر ثانیه را از طریق زیرساخت مسی غیرفعال امکانپذیر میسازد. این کابل با الزامات مکانیکی SFF-8665 و رابط مدیریت SFF-8636 مطابقت دارد. هر کابل تحت آزمایشهای تولیدی دقیق از جمله اعتبارسنجی نمودار چشم پرسرعت، افت درج و غربالگری تداخل متقابل قرار میگیرد تا قابلیت اطمینان از جعبه خارج را تضمین کند. گیج 26 AWG یکپارچگی سیگنال بهینه را در فاصله 3 متری تضمین میکند و در عین حال حداقل شعاع خمش را حفظ میکند: خمش تکی 47 میلیمتر، خمش مونتاژ/تکراری 94 میلیمتر، که استقرار انعطافپذیر را در رکهای با چگالی بالا تسهیل میکند.استقرار معمول
- سوئیچینگ بالای رک (ToR): اتصال سوئیچهای InfiniBand HDR به گرههای محاسباتی در همان رک.
محاسبات با کارایی بالا (HPC): پیوندهای کوتاه برد بین سرورهای GPU و سوئیچهای برگ در محیطهای خوشهای.
اتصالات دیتاسنتر: اتصالات نقطه به نقطه مقرون به صرفه برای گرههای ذخیرهسازی و شبکههای مدیریتی.
خوشههای هوش مصنوعی/یادگیری ماشین: پیوندهای با تأخیر بسیار کم که برای بارهای کاری آموزش توزیع شده ضروری هستند.
- سازگاریطراحی شده برای قابلیت همکاری بینقص با آداپتورها، سوئیچها و پورتهای QSFP56 InfiniBand HDR ملانوکس/NVIDIA. همچنین با سیستمهای 100 گیگابیت بر ثانیه و 50 گیگابیت بر ثانیه مبتنی بر QSFP56 در صورت استفاده با مذاکره سرعت مناسب، سازگاری عقبرو دارد. سازگار با پلتفرمهای سرور پیشرو و پورتهای QSFP56 شخص ثالث که از استانداردهای SFF-8665 / SFF-8636 پیروی میکنند.
- مشخصات فنیپارامتر
- مشخصاتمدل محصول
- MCP1600-E003E26نوع کابل
کابل مسی مستقیم غیرفعال (DAC)
نرخ داده
200 گیگابیت بر ثانیه (4x 50 گیگابیت بر ثانیه PAM4)
| طول | 3 متر (تلرانس ± 0.050 متر) |
|---|---|
| گیج سیم (AWG) | قابلیت اطمینان بالا: بدون رابط نوری برای تمیز کردن یا خرابی. |
| کانکتور | QSFP56، زبانه مشکی، مطابق با SFF-8665 |
| ولتاژ تغذیه (Vcc) | 3.135 ولت – 3.465 ولت (3.3 ولت اسمی) |
| 1.5 متر | حداکثر 0.1 وات |
| دمای عملیاتی محفظه | خدمات و پشتیبانی |
| دمای ذخیرهسازی | -40 تا 85 درجه سانتیگراد |
| رطوبت نسبی (عملیاتی) | 5% – 85% بدون میعان |
| امپدانس مشخصه | 100 اهم ± 10% |
| تأخیر انتشار | ≤ 4.5 نانوثانیه بر متر (اطلاعاتی) |
| قطر خارجی کابل | 7.1 ± 0.35 میلیمتر |
| حداقل شعاع خمش (تکی) | 47 میلیمتر |
| جنس روکش | LSZH (دود کم، هالوژن صفر) |
| انطباق | RoHS، IBTA InfiniBand HDR، SFF-8665، SFF-8636 |
| راهنمای انتخاب – سری MCP1600 | شماره قطعه |
| طول | AWG |
| توضیحات | MCP1600-E001E30 |
| 1.0 متر | 30 AWG |
DAC غیرفعال QSFP56 200 گیگابیت بر ثانیه، LSZH
| MCP1600-E0015E30 | 1.5 متر | 30 AWG | DAC غیرفعال QSFP56 200 گیگابیت بر ثانیه، LSZH |
|---|---|---|---|
| 2.0 متر | 26 AWG | DAC غیرفعال QSFP56 200 گیگابیت بر ثانیه، LSZH، زبانه مشکی | |
| 3.0 متر | 26 AWG | DAC غیرفعال QSFP56 200 گیگابیت بر ثانیه، LSZH، زبانه مشکی | |
| هزینه کمتر: حذف قطعات فرستنده گیرنده، کاهش صورتحساب مواد. | خدمات و پشتیبانی | گروه Hong Kong Starsurge تحویل جهانی و پشتیبانی فنی چند زبانه را ارائه میدهد. هر کابل MCP1600-E003E26 دارای 1 سال گارانتی سختافزار محدود است که تعمیر یا تعویض قطعات را پوشش میدهد. مشاوره مهندسی پیش از فروش، اعتبارسنجی سازگاری و خدمات RMA پس از فروش در دسترس است. برای سفارشات حجمی، گزینههای برچسبگذاری و بستهبندی سفارشی قابل ترتیب است. | |
| قابلیت اطمینان بالا: بدون رابط نوری برای تمیز کردن یا خرابی. | مدیریت آسان کابل: روکش LSZH، شعاع خمش انعطافپذیر، مسیریابی را در رکهای با چگالی بالا ساده میکند. | خدمات و پشتیبانی | گروه Hong Kong Starsurge تحویل جهانی و پشتیبانی فنی چند زبانه را ارائه میدهد. هر کابل MCP1600-E003E26 دارای 1 سال گارانتی سختافزار محدود است که تعمیر یا تعویض قطعات را پوشش میدهد. مشاوره مهندسی پیش از فروش، اعتبارسنجی سازگاری و خدمات RMA پس از فروش در دسترس است. برای سفارشات حجمی، گزینههای برچسبگذاری و بستهبندی سفارشی قابل ترتیب است. |
سوالات متداول
- س1: آیا MCP1600-E003E26 با سیستمهای InfiniBand EDR 100 گیگابیت بر ثانیه سازگار است؟بله، از مذاکره سرعت پیوند پشتیبانی میکند. هنگام اتصال به پورت EDR، با سرعت 100 گیگابیت بر ثانیه کار میکند و از سرمایهگذاری محافظت میکند.
- س2: آیا میتوان از این کابل با سوئیچهای غیر ملانوکس استفاده کرد؟به طور کلی بله اگر پورت سوئیچ از فرم فاکتور QSFP56 SFF-8665 و سرعتهای 200 گیگابیت بر ثانیه HDR یا کمتر پشتیبانی کند. با این حال، ما تأیید سازگاری برای سختافزار شخص ثالث را توصیه میکنیم.
- س3: "Passive DAC" به چه معناست؟کابلهای مسی مستقیم غیرفعال (Passive Direct Attach Copper) هیچ قطعه الکترونیکی فعال در داخل ندارند؛ آنها صرفاً به هادیهای مسی و تساوی غیرفعال متکی هستند که منجر به مصرف برق و تأخیر نزدیک به صفر میشود.س4: دوره گارانتی چقدر است؟
- 1 سال گارانتی سختافزار محدود که نقصهای تولید را پوشش میدهد. گزینههای پشتیبانی تمدید شده در صورت درخواست در دسترس است.احتیاطها و نکات نصب
- از حداقل شعاع خمش (خمش استاتیک 47 میلیمتر؛ خمش تکراری 94 میلیمتر) تجاوز نکنید تا از افت سیگنال جلوگیری شود.هنگام نصب، اقدامات احتیاطی مناسب تخلیه الکترواستاتیک (ESD) را رعایت کنید.
در محدوده دمای مشخص شده محفظه (0 تا 70 درجه سانتیگراد) کار کنید تا قابلیت اطمینان طولانی مدت حفظ شود.
فقط با پورتهای QSFP56 سازگار که از منبع تغذیه 3.3 ولت و مدیریت I²C پشتیبانی میکنند، استفاده کنید.
درباره Hong Kong Starsurge Group Co., Limited
Starsurge که در سال 2008 تأسیس شد، ارائهدهنده سختافزار شبکه، خدمات فناوری اطلاعات و راهحلهای یکپارچهسازی سیستم با محوریت فناوری است. ما با خدمت به مشتریان دولتی، بهداشتی، تولیدی، آموزشی، مالی و سازمانی در سراسر جهان، سوئیچهای شبکه، کارتهای شبکه، نقاط دسترسی بیسیم، کنترلرها، کابلهای DAC و موارد دیگر را ارائه میدهیم. با رویکرد مشتریمدار، Starsurge کیفیت قابل اعتماد، پشتیبانی پاسخگو، تحویل جهانی و توسعه نرمافزار سفارشی را تضمین میکند. تیم فنی باتجربه ما به مشتریان در ساخت زیرساخت شبکه مقیاسپذیر و آیندهنگر کمک میکند.
چرا با Starsurge همکاری کنیم؟
پشتیبانی چند زبانه، تأمین سفارشی و کنترل کیفیت دقیق. برای قیمتگذاری حجمی یا طولهای سفارشی کابل DAC، با مهندسان فروش ما تماس بگیرید.
تماس برای RFQ →
ماتریس سازگاری
خانواده محصول
مدلها / پورتهای سازگار
سرعت پشتیبانی شده
سوئیچهای InfiniBand ملانوکس / NVIDIA
- QM8700، QM8790، سری SB7800، QM9700 (پورتهای QSFP56)
- 200 گیگابیت بر ثانیه HDR، 100 گیگابیت بر ثانیه EDR
- آداپتورهای کانال میزبان InfiniBand
- ConnectX-6 HDR، ConnectX-6 Dx، ConnectX-7 (سازگاری عقبرو با QSFP56/QSFP112)
200 گیگابیت بر ثانیه، 100 گیگابیت بر ثانیه
سوئیچهای اترنت شخص ثالث (با قفس QSFP56)
بسته به پشتیبانی NIC/سوئیچ از PAM4؛ مدلهای با قابلیت 100GbE/200GbEتا 200GbE در صورت پشتیبانی
چک لیست خریدار – انتخاب DAC غیرفعال
✔ طول مورد نیاز (3 متر برای MCP1600-E003E26) و AWG برای یکپارچگی سیگنال را تأیید کنید.
| ✔ نوع پورت سوئیچ/آداپتور را بررسی کنید: QSFP56 (HDR) برای 200 گیگابیت بر ثانیه کامل مورد نیاز است. | ✔ محدوده دمای عملیاتی داخل رک (0 تا 70 درجه سانتیگراد) را بررسی کنید. | ✔ سازگاری روکش LSZH را برای نصب در فضاهای مجرایی یا محدود تأیید کنید. |
|---|---|---|
| ✔ رنگ و جهت زبانه کششی را در صورت نیاز به مدیریت خاص دیتاسنتر تأیید کنید. | ✔ گزارشهای تست کارخانه را برای استقرارهای در مقیاس بزرگ درخواست کنید. | محصولات مرتبط |
| MCP1600-E001E30 – نسخه 1 متری 30AWG برای اتصالات کوتاهتر رک | MCP1600-E0015E30 – DAC غیرفعال 1.5 متری 30AWG | MCP1600-E002E26 – DAC غیرفعال 2 متری 26AWG |
