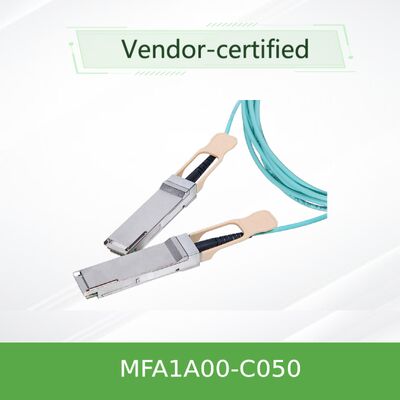

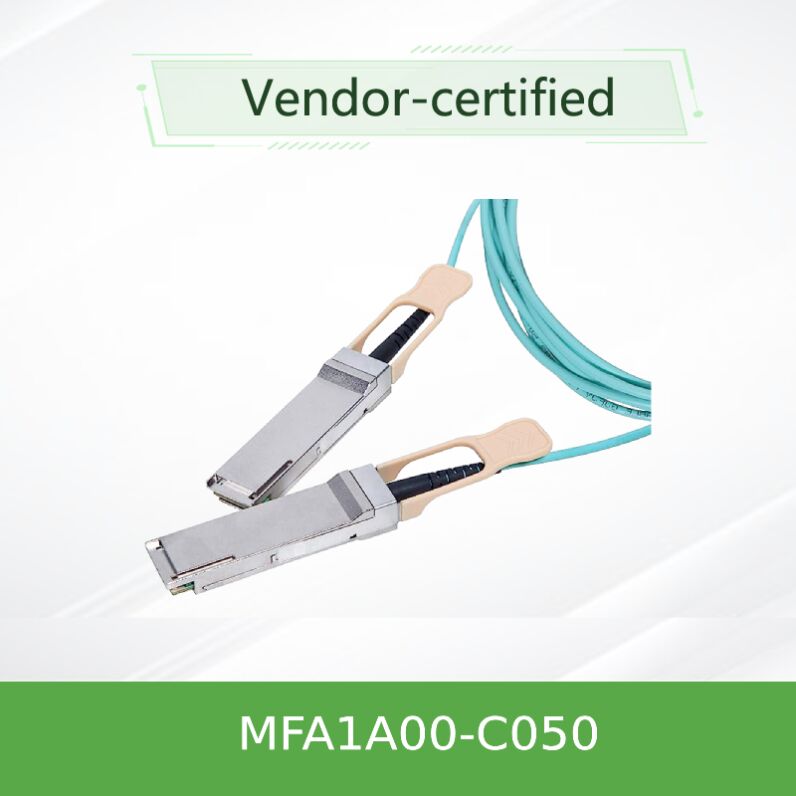

NVIDIA MFA1A00-C050 100Gb/s کابل نوری فعال QSFP28 50m LSZH AOC برای اترنت
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFA1A00-C050 |
| مدرک: | MFA1A00-xxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | زمان سرب: | با توجه به سهام |
| تکنولوژی: | اترنت | طول: | 5 متر |
| ولتاژ تغذیه: | -0.3-3.6 | ولتاژ ورودی داده: | -0.3-4.465 |
توضیحات محصول
MFA1A00-C050
50 متر، LSZH، 100GbE AOCبرای مرکز داده و اتصال شبکه های شرکت. قابل اتصال گرم، 2.2W کم مصرف (معمولاً با زمان بندی مجدد) و تنظیمات سیگنال قابل برنامه ریزی.
- سرعت داده: 100Gb/s (4x 25.78Gb/s)
- طول: 50 متر (استانداردی)
- مصرف برق: 2.2W typ. (بازگشت زمان)
- اتصال: مطابق با SFF-8665 QSFP28
- آماده اند
خلاصه ی محصول
NVIDIA MFA1A00-C050 یک کابل نوری فعال (AOC) مبتنی بر QSFP28 VCSEL است که برای سیستم های 100Gb / s Ethernet طراحی شده است. این چهار گیرنده فیبر چند حالت را در هر انتها ادغام می کند، هر کدام تا 26Gb / s کار می کنند،ارائه یک پهنای باند کل 100Gb/sاین کابل دارای زمان بندی مجدد قابل انتخاب در هر خط، برآورد ورودی قابل برنامه ریزی و تاکید قبلی خروجی برای اطمینان از یکپارچگی سیگنال در مسافت های تا 100 متر است.این نوع 50 متری برای معماری های وسط ردیف (MoR) و انتهای ردیف (EoR) ایده آل است، و همچنین برنامه های اتصال متقابل در مراکز داده بزرگ.
در مقایسه با کابل های مس منفعل، سری MFA1A00 دسترسی طولانی تر، وزن کمتر، جریان هوا بهتر و ایمنی EMI بهبود یافته را فراهم می کند.فاکتور فرم QSFP28 قابل اتصال گرم امکان نصب و تعویض آسان بدون وقفه سیستم را فراهم می کند.
ویژگی های کلیدی
تکنولوژی: VCSEL و معماری Retiming
MFA1A00-C050 از تکنولوژی لیزر انتشار سطح عمودی (VCSEL) همراه با فیبر چند حالت (MMF) برای دستیابی به انتقال قابل اعتماد 100Gb / s بیش از 50 متر استفاده می کند.هرکدام از چهار خط نوری در 25.78Gb / s (100GbE نرخ اترنت) و پشتیبانی از retiming قابل انتخاب. هنگامی که retiming فعال است، مدار های داخلی ساعت و بازیابی داده (CDR) سیگنال را تمیز می کنند و jitter را کاهش می دهند.که باعث می شود کابل برای پیوندهای طولانی تر و پس زمینه های با چگالی بالا مناسب باشدتعادل ورودی Tx قابل برنامه ریزی خسارت های صفحه میزبان را جبران می کند، در حالی که دامنه خروجی Rx قابل برنامه ریزی و پیش تاکید به SerDes دریافت کننده تنظیم می شود.این معماری سازگاری قابلیت همکاری با طیف گسترده ای از سوئیچ ها و کارت های رابط شبکه (NIC) را تضمین می کند..
ماموریت های معمول
- تغییر میان ردیف (MoR) و انتهای ردیف (EoR) به اتصال سرور
- اتصال متقاطع راهرو بین قفسه های مجاور
- اتصالات سوئیچ به سوئیچ در یک سالن داده
- خوشه های محاسبات با کارایی بالا (HPC) که نیاز به اتصال با طول کشفی پایین و پهنای باند بالا در فاصله های متوسط دارند
- معماری ستون فقرات مرکز داده که در آن ایمنی EMI حیاتی است
- لایه های جمع آوری هسته شرکت با لینک های صعودی 100GbE که مسافت های طولانی تری را پوشش می دهند
سازگاری
MFA1A00-C050 با پورت های استاندارد QSFP28 مطابق با SFF-8665 سازگار است. از سیستم عامل های سوئیچ 100GbE (NVIDIA Spectrum ، Mellanox ، و همچنین سوئیچ های شخص ثالث از Cisco ، Arista ،Juniper) و کارت های رابط شبکه 100GbE (سری NVIDIA ConnectX)برای محیط های InfiniBand، از کد های سفارش بهینه شده EDR (MFA1A00-Exxx) استفاده کنید. کابل همچنین در نرخ بیت پایین تر بدون تکرار کار می کند.ارائه سازگاری عقب برای لینک های 40GbE و 25GbE.
سری NVIDIA Spectrum SN2000/SN3000 ️ تایید شد
NVIDIA ConnectX-5/6/7 تایید شد
سیسکو نکسوس 9000 با پورت های QSFP28
سری Arista 7050/7280 ️ سازگار (توصیه مجدد زمان بندی)
مشخصات
حداکثر امتیازات مطلق
| پارامتر | دقیقه | مکس | واحد |
|---|---|---|---|
| ولتاژ تغذیه | -0.3 | 3.6 | V |
| ولتاژ ورودی داده | -0.3 | 3.465 | V |
| آستانه آسیب (بصری) | 3.4 (حداکثر) | دی بی ام | |
مشخصات عملیاتی
| پارامتر | دقیقه | نوع | مکس | واحد |
|---|---|---|---|---|
| ولتاژ تغذیه (Vcc) | 3.135 | 3.3 | 3.465 | V |
| از بین رفتن قدرت (بدون تکرار زمان) | - | 1.5 | 1.8 | W per end |
| از بین رفتن قدرت (بازگشت زمان در تمام خط ها) | - | 2.2 | 2.5 | W per end |
| دمای اتاق کار | 0 | - | 70 | °C |
| دمای ذخیره سازی | -40 | - | 85 | °C |
| رطوبت نسبی کار | 5 | - | 85 | % |
برق و کابل مکانیک
| پارامتر | ارزش |
|---|---|
| میزان سیگنال (به هر خط) | 25.78125 Gb/s ±100 ppm |
| قطر کابل | 3 ± 0.2 میلی متر |
| حداقل شعاع خم | 30 میلی متر (دینامیک) |
| تحمل طول (50 متر طول) | +1000 / -0 mm (در هر 50m ≤ طول) |
| رنگ ژاکت کابل | آب |
توجه: تمام مشخصات بر اساس مستندات NVIDIA است. مقادیر که به طور عمومی مشخص نشده اند با عنوان "لطفا قبل از سفارش تایید کنید" مشخص شده است.
راهنمای انتخاب MFA1A00 سری
| شماره سفارش بخش | نرخ داده | طول | درخواست |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 متر | اترنت |
| MFA1A00-C005 | 100GbE | 5 متر | اترنت |
| MFA1A00-C010 | 100GbE | 10 متر | اترنت |
| MFA1A00-C015 | 100GbE | 15 متري | اترنت |
| MFA1A00-C030 | 100GbE | 30 متر | اترنت |
| MFA1A00-C050 | 100GbE | پنجاه متر | اترنت (این مدل) |
| MFA1A00-C100 | 100GbE | 100 متر | اترنت |
| برای EDR InfiniBand، از سری MFA1A00-Exxx استفاده کنید (به عنوان مثال، MFA1A00-E050 برای 50m) | |||
مزایای کابل های نوری فعال NVIDIA
بهره وری انرژی
به طور معمول 2.2W در هر انتهای با فعال کردن زمان بندی مجدد، کاهش هزینه های عملیاتی در استقرار در مقیاس بزرگ.
یکپارچگی سیگنال
برابر سازی قابل برنامه ریزی و زمان بندی مجدد CDR امکان انتقال تمیز را در مسافت های طولانی تر و ردپای PCB ضعیف فراهم می کند.
دوام و قابلیت اطمینان
100 درصد تولید برای عملکرد خارج از جعبه آزمایش شده است؛ شعاع خم شدن قوی و ژاکت LSZH برای ایمنی مرکز داده.
دید مدیریت
نظارت تشخیصی دیجیتال (DDM) دمای زمان واقعی، ولتاژ، جریان تعصب، قدرت TX / RX را فراهم می کند.
خدمات و پشتیبانی
به عنوان یک ارائه دهنده مبتنی بر فناوری، شرکت هنگ کنگ Starsurge Group Co، Limited پشتیبانی کامل از چرخه زندگی را شامل تایید سازگاری قبل از فروش، سفارش طول سفارشی (بر اساس MOQ) ،خدمات RMA پس از فروش. تیم فنی ما می تواند با چک کردن نرم افزار، تنظیم مجدد تنظیمات و ادغام به شبکه موجود شما کمک کند. برای بسته مستندات (تصدیق نامه ها،يادداشت هاي درخواست نقشه ي حافظه، و گزارش های انطباق).
پرسش های مکرر
A: بله، با نرخ بیت پایین تر بدون زمان بندی مجدد، اما برای 100GbE بهینه شده است. برای عملکرد تضمین شده، لطفا مشخصات سوئیچ میزبان را بررسی کنید.
A: C-series (به عنوان مثال، C050) برای برنامه های 100GbE Ethernet مشخص شده است. E-series برای محیط های InfiniBand EDR طراحی شده است، اگرچه لایه فیزیکی مشابه است.از کد سفارش که با پروتکل شما مطابقت دارد استفاده کنید.
A: بله، ماژول QSFP28 مطابق با مشخصات SFF-8665 قابل اتصال گرم است. نیازی به خاموش کردن سیستم نیست.
A: زمان بندی مجدد از طریق رابط I2C SFF-8636 قابل انتخاب است. بسیاری از سیستم های میزبان به طور خودکار مذاکره می کنند؛ برنامه نویسی دستی برای تنظیم پیشرفته در دسترس است.
A: MOQ با توجه به منطقه متفاوت است. برای قطعات تک، لطفاً از تیم فروش Starsurge برای نمونه درخواست کنید.
اقدامات احتیاطی و استفاده
- محصولات لیزری کلاس 1 طبق IEC 60825-1/2 و 21 CFR 1040 از قرار گرفتن در معرض دیافراگم لیزر اجتناب کنید.
- برای جلوگیری از آسیب به فیبر و از دست دادن نوری از حداقل شعاع خم (30 میلی متر) تجاوز نکنید.
- اطمینان از استفاده مناسب از ESD در طول نصب؛ استفاده از کمربند مچ دست یا تجهیزات زمین.
- در محدوده دمای مورد نظر کار کنید (0°C تا 70°C).
- برای تمیز کردن، از یک پارچه خشک بدون پشم استفاده کنید؛ از محلول های مایع روی اتصال دهنده های نوری استفاده نکنید.
در مورد استارزورج شریک قابل اعتماد شما
شرکت گروه ستارزورج هنگ کنگ (انگلیسی: Hong Kong Starsurge Group Co., Limited) یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است.این شرکت به مشتریان در سراسر جهان با محصولات از جمله سوئیچ های شبکه خدمات می دهد، NICs، نقاط دسترسی بی سیم، کنترل کننده ها، کابل ها و تجهیزات شبکه مرتبط. با پشتیبانی از یک تیم فروش و فنی با تجربه، Starsurge از صنایع مانند دولت، مراقبت های بهداشتی،تولیداین شرکت همچنین راه حل های اینترنت اشیا، سیستم های مدیریت شبکه، توسعه نرم افزار سفارشی، پشتیبانی چند زبانی و تحویل جهانی را ارائه می دهد.با یک رویکرد مشتری اول، Starsurge بر کیفیت قابل اعتماد ، خدمات پاسخگو و راه حل های سفارشی متمرکز است که به مشتریان کمک می کند تا زیرساخت های شبکه ای کارآمد ، مقیاس پذیر و قابل اعتماد ایجاد کنند.
لیست بررسی خریدار
- طول مورد نیاز را تأیید کنید (50 متر یا بیشتر)
- پشتیبانی از سوئیچ/NIC QSFP28 و قابلیت تکرار زمان
- بررسی محدوده دمای عملیاتی از راهرو مرکز داده خود را
- درخواست آخرین ویرایش نرم افزار برای سازگاری
- تایید کنید که کت LSZH با کد آتش نشانی محلی مطابقت داره
