200Gb/s QSFP56 HDR Passive DAC Cable Mellanox MCP1600-E001E30 (1m، 30AWG، LSZH)

جزئیات محصول:

نام تجاری: Mellanox
شماره مدل: MCP1600-E001E30
مدرک: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

پرداخت:

مقدار حداقل تعداد سفارش: 1 عدد
قیمت: Negotiate
جزئیات بسته بندی: جعبه بیرونی
زمان تحویل: بر اساس موجودی
شرایط پرداخت: T/T
قابلیت ارائه: تهیه توسط پروژه/دسته
بهترین قیمت مخاطب

اطلاعات تکمیلی
در دسترس بودن: سهام گارانتی: 1 سال
وضعیت: نو و اصل تکنولوژی: بی نهایت
تایپ کنید: کابل AOC Mellanox طول کابل: 3 متر

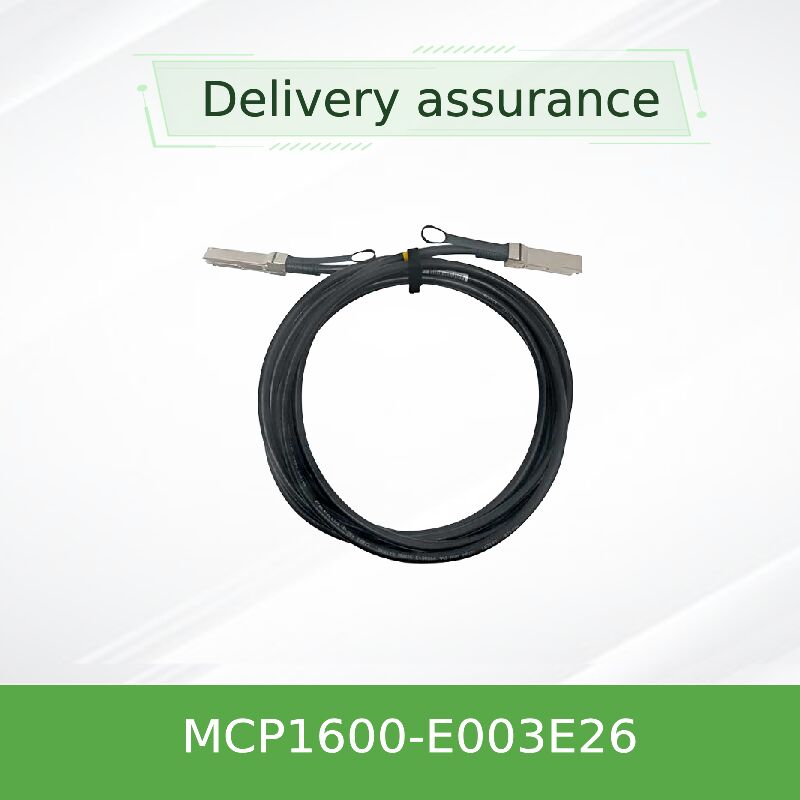

نام: کابل DAC Mellanox MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG کابل شبکه Infiniban کلمه کلیدی: کابل Mellanox DAC

توضیحات محصول

Mellanox MCP1600-E001E30
200Gb/s QSFP56 HDR Passive Copper DAC
ارتباط متقابل HDR InfiniBand با چگالی بالا و قدرت کم. یک متر با 30AWG.

برای محیط های HDR 200Gb / s InfiniBand طراحی شده است، کابل مس MCP1600-E001E30 اتصال مستقیم، اتصال کوتاه مدت مقرون به صرفه و قابل اعتماد را ارائه می دهد.استفاده از 50Gb / s PAM4 مدولاسیون در هر خط، این کابل غیرفعال QSFP56 هزینه گیرنده نوری و هزینه های بالای برق را از بین می برد در حالی که نرخ خطای بیت را در زیر 1E-15 در صورت جفت شدن با سیستم های Mellanox HDR حفظ می کند.جاکت LSZH و عملکرد EMI قوی آن را برای تغییر بالا و داخل قفسه ایده آل می کند.

نرخ داده
200 گیگابایت در ثانیه
طول کابل
1 متر (3.28 فوت)
اندازه گيري سيم
30 AWG
نوع کانکتور
QSFP56 (SFF-8665)
مواد ژاکت
LSZH (هالوجن بدون دود کم)
مصرف برق
< 0.1W
خلاصه ی محصول

درMellanox MCP1600-E001E30یک کابل مس منفعل با کارایی بالا است که برای برنامه های 200Gb/s InfiniBand HDR (سرعت داده بالا) طراحی شده است. بخشی از سری LinkX،این کابل اتصال مستقیم QSFP56 شامل هشت جفت مس با سرعت بالا است که با 50Gb / s PAM4 در هر خط کار می کنند.، ارائه پهنای باند مجموعی 200Gb / s. مجموعه شامل یک EEPROM با داده های پیکربندی محصول قابل دسترسی از طریق رابط مدیریت SFF-8636 I2C است.مصرف برق معمولی 1 وات و طراحی منفعل، هزینه های انرژی و خنک سازی مرکز داده را در مقایسه با کابل های نوری فعال یا ماژول های گیرنده به طور قابل توجهی کاهش می دهد.کابل از نصب گرم قابل اتصال پشتیبانی می کند و مطابق با قوانین سخت IBTA InfiniBand HDR است.

ویژگی های کلیدی
  • تا 200Gb/s سرعت داده های جمع آوری شده (4x 50Gb/s PAM4)
  • کاملا مطابق با مشخصات IBTA InfiniBand HDR
  • طراحی مس منفعل ️ بدون اجزای فعال، مجازات تاخیر صفر
  • فاکتور فرم QSFP56 قابل وصل گرم بر اساس SFF-8665
  • مصرف کم برق: < 0.1W (حداکثر) از یک منبع 3.3V
  • EEPROM با شناسایی محصول و سریال سازی (مواصفات I2C)
  • ساخت کابل محکم: 30 هادی AWG، ژاکت بیرونی LSZH
  • محدوده دمای اتاق کار: 0°C تا 70°C
  • عملکرد برتر BER: < 1E-15 با سیستم های Mellanox InfiniBand HDR
  • مطابق با RoHS، PCB بدون سرب (LF) و بدون هالوجن (HF)
تکنولوژی و انطباق

MCP1600-E001E30 از 4 خط PAM4 در 50Gb / s در هر خط استفاده می کند و 200Gb / s را در زیرساخت های مس منفعل امکان پذیر می کند.آن را به الزامات مکانیکی SFF-8665 و رابط مدیریت SFF-8636 پایبند استهر کابل از آزمایش های تولید سختگیرانه ای که شامل اعتبار سنجی نمودار چشم با سرعت بالا، از دست دادن ورودی و غربالگری crosstalk برای تضمین قابلیت اطمینان خارج از جعبه است، رنج می برد.اندازه گیری 30 AWG اطمینان از یکپارچگی سیگنال بهینه در فاصله 1 متر در حالی که حفظ حداقل شعاع خم: خم یکباره 35.5mm، مونتاژ / خم تکراری 71mm، تسهیل انتشار انعطاف پذیر در قفسه های با تراکم بالا.

ماموریت های معمول
  • کلید بالا از قفسه (ToR):سوئیچ های InfiniBand HDR را به گره های محاسباتی در یک قفسه متصل کنید.
  • محاسبات با عملکرد بالا (HPC):پیوندهای کوتاه مدت بین سرورهای GPU و سوئیچ های برگ در محیط های خوشه دار.
  • اتصال مرکز اطلاعات:اتصال نقطه به نقطه مقرون به صرفه برای گره های ذخیره سازی و شبکه های مدیریت.
  • گروه های AI/ML:پیوندهای با تاخیر بسیار کم برای بار کاری آموزش توزیع شده ضروری است.
  • سرور های مجاور:ایده آل برای اتصال واحدهای همسایه در محیط های محاسباتی متراکم.
سازگاری

طراحی شده برای قابلیت همکاری یکپارچه با آداپتورهای HDR Mellanox / NVIDIA InfiniBand، سوئیچ ها و پورت های QSFP56.همچنین با سیستم های 100Gb/s و 50Gb/s مبتنی بر QSFP56 در صورت استفاده با مذاکره مناسب سرعت سازگار است. سازگار با سیستم عامل های سرور پیشرو و پورت های QSFP56 شخص ثالث که از استانداردهای SFF-8665 / SFF-8636 پیروی می کنند.

مشخصات فنی
پارامتر مشخصات
مدل محصول MCP1600-E001E30
نوع کابل کابل مستقیم اتصال مس منفعل (DAC)
نرخ داده 200Gb/s (4x 50Gb/s PAM4)
طول 1 متر (حداقل ± 0.025m)
اندازه سیم (AWG) 30 AWG
کانکتور QSFP56، black pulltab، مطابق با SFF-8665
ولتاژ تغذیه (Vcc) 3.135 ولت ️ 3.465 ولت (3.3 ولت اسمی)
مصرف برق حداکثر 0.1W
دمای محیط کار از صفر تا هفتاد درجه
دمای ذخیره سازی -40°C تا 85°C
رطوبت نسبی (کار) ۵٪ ۸۵٪ بدون فشرده سازی
مقاومت مشخص 100Ω ±10٪
تاخیر در تکثیر ≤ 4.5 ns/m (اطلاعی)
قطر بیرونی کابل 7.1 ± 0.35 میلی متر
کمترین شعاع خم (تنها) 35.5 میلی متر
مواد ژاکت LSZH (هالوجن بدون دود کم)
رعایت RoHS، IBTA InfiniBand HDR، SFF-8665، SFF-8636
راهنمای انتخاب سری MCP1600
شماره بخش طول AWG توضیحات
MCP1600-E001E30 1.0m 30 AWG 200Gb/s QSFP56 Passive DAC، LSZH، pulltab سیاه
MCP1600-E0015E30 1.5 متر 30 AWG 200Gb/s QSFP56 Passive DAC، LSZH، pulltab سیاه
MCP1600-E002E26 2.0m 26 AWG 200Gb/s QSFP56 Passive DAC، LSZH، pulltab سیاه
MCP1600-E003E26 3.0m 26 AWG 200Gb/s QSFP56 Passive DAC، LSZH، pulltab سیاه
مزایا نسبت به کابل های نوری فعال
  • هزینه کمتر:اجزای فرستنده را حذف می کند، هزینه مواد را کاهش می دهد.
  • صفر تاخیر اضافه شده:انتقال منفعل حداقل تاخیر سیگنال را تضمین می کند.
  • کاهش بودجه برق:مصرف <0.1W در هر انتهای در مقابل چندین وات برای نوری فعال.
  • قابلیت اطمینان بالا:هیچ رابط نوری برای تمیز کردن و یا شکست.
  • مدیریت ساده کابل:ژاکت LSZH، شعاع خم انعطاف پذیر مسیر را در قفسه های با چگالی بالا ساده می کند.
خدمات و پشتیبانی

گروه ستارزورج هنگ کنگ تحویل جهانی و پشتیبانی فنی چند زبانی را ارائه می دهد. هر کابل MCP1600-E001E30 با یک گارانتی سخت افزاری محدود یک ساله شامل تعمیر یا تعویض قطعات است.مشاوره مهندسی قبل از فروشبرای سفارشات حجم، گزینه های برچسب گذاری و بسته بندی سفارشی می تواند ترتیب داده شود.

پرسش های مکرر
س1: آیا MCP1600-E001E30 با سیستم های EDR InfiniBand 100Gb / s سازگار است؟
بله، از مذاکره سرعت پیوند پشتیبانی می کند. وقتی به یک پورت EDR متصل می شود، با سرعت 100Gb / s کار می کند، که حفاظت از سرمایه گذاری را ارائه می دهد.
س2: آیا این کابل می تواند با سوئیچ های غیر ملانوکس استفاده شود؟
به طور کلی بله اگر پورت سوئیچ از فاکتور فرم SFF-8665 QSFP56 و 200Gb / s HDR یا سرعت پایین تر پشتیبانی کند. با این حال، توصیه می کنیم که برای سخت افزار شخص ثالث، تأیید سازگاری انجام شود.
سوال سوم: منظور از DAC منفعل چیست؟
کابل های مس بدون اجزای الکترونیکی فعال در داخل آن هستند؛ آنها تنها به هادی های مس و تعادل منفعل تکیه می کنند، که در نتیجه مصرف انرژی و تاخیر نزدیک به صفر است.
Q4: دوره ی گارانتی چقدر است؟
یک سال گارانتی محدود سخت افزاری که نقص های سازمانی را پوشش می دهد. گزینه های پشتیبانی گسترده در صورت درخواست در دسترس است.
سوال 5: تفاوت بین نسخه های 30AWG و 26AWG چیست؟
کابل های 30AWG نازک تر و انعطاف پذیرتر هستند و برای مسافت های کوتاه تر (تا 1.5 متر) مناسب هستند. 26AWG از هادی های ضخیم تر برای رسیدن طولانی تر (2m-3m) استفاده می کند در حالی که یکپارچگی سیگنال را در 200Gb / s حفظ می کند.
اقدامات احتیاطی و یادداشت نصب
  • برای جلوگیری از تخریب سیگنال، از حداقل شعاع خم شدن (کجای ایستاتیک 35.5 میلی متر؛ خم شدن مکرر 71 میلی متر) تجاوز نکنید.
  • در طول نصب، اقدامات احتیاطی مربوط به تخلیه الکتروستاتیک (ESD) را تضمین کنید.
  • کار در دمای مورد نظر (۰۷۰ درجه سانتیگراد) برای حفظ قابلیت اطمینان طولانی مدت.
  • تنها با پورت های سازگار QSFP56 که از منبع 3.3V و مدیریت I2C پشتیبانی می کنند استفاده کنید.
در مورد شرکت هنگ کنگ Starsurge Group Co. Limited

استارسورج که در سال ۲۰۰۸ تاسیس شد، یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است.مشتریان مالی و سازمانی در سراسر جهان، ما سوئیچ های شبکه، NIC ها، نقاط دسترسی بی سیم، کنترل کننده ها، کابل های DAC و بیشتر را ارائه می دهیم. با یک رویکرد مشتری اول، Starsurge کیفیت قابل اعتماد، پشتیبانی پاسخگو، تحویل جهانی،و توسعه نرم افزار سفارشیتیم فنی با تجربه ما به مشتریان کمک می کند تا زیرساخت های شبکه ای مقیاس پذیر و آینده دار بسازند.

چرا با استارزورج همکاري کردي؟پشتیبانی چند زبانی، منابع سفارشی و کنترل کیفیت دقیق برای قیمت گذاری حجم یا طول DAC سفارشی، با مهندسین فروش ما تماس بگیرید.

تماس برای RFQ
ماتریس سازگاری
خانواده محصول مدل های سازگار / پورت ها سرعت پشتیبانی شده
سوئیچ های Mellanox / NVIDIA InfiniBand QM8700, QM8790, سری SB7800, QM9700 (دوازههای QSFP56) 200 گیگابایت در ثانیه HDR، 100 گیگابایت در ثانیه EDR
آداپتورهای کانال میزبان InfiniBand ConnectX-6 HDR، ConnectX-6 Dx، ConnectX-7 (QSFP56 / QSFP112 با هم سازگار است) 200 گيگابايت در ثانیه، 100 گيگابايت در ثانیه
سوئیچ های اترنت شخص ثالث (با قفس QSFP56) وابسته به پشتیبانی NIC / سوئیچ برای PAM4؛ مدل های قادر به 100GbE / 200GbE تا 200GbE اگر پشتیبانی شود
لیست بررسی خریدار انتخاب DAC منفعل
  • ✔ طول مورد نیاز (۱ متر برای MCP1600-E001E30) و AWG را برای یکپارچگی سیگنال تأیید کنید.
  • ✔ نوع پورت سوئیچ / آداپتور: QSFP56 (HDR) برای 200Gb / s کامل مورد نیاز است.
  • ✔ محدوده دمای کار در داخل قفسه را بررسی کنید (0°C تا 70°C).
  • ✔ اطمینان از انطباق جاکت LSZH برای تاسیسات کامل یا فضای هوایی محدود.
  • ✔ رنگ و جهت گیری pulltab را تأیید کنید در صورت نیاز به پردازش مرکز داده های خاص.
  • ✔ گزارش های تست کارخانه برای استفاده در مقیاس بزرگ.
محصولات مرتبط
  • MCP1600-E0015E30نسخه 1.5m 30AWG برای اتصال های ریک کمی طولانی
  • MCP1600-E002E262m 26AWG DAC منفعل برای دسترسی طولانی
  • MCP1600-E003E263m 26AWG DAC منفعل برای حداکثر رسیدن مس منفعل
  • NVIDIA Mellanox QM8700 سوئیچ️ سوئیچ 40 پورت HDR InfiniBand ایده آل برای کابل های DAC جفت شده
