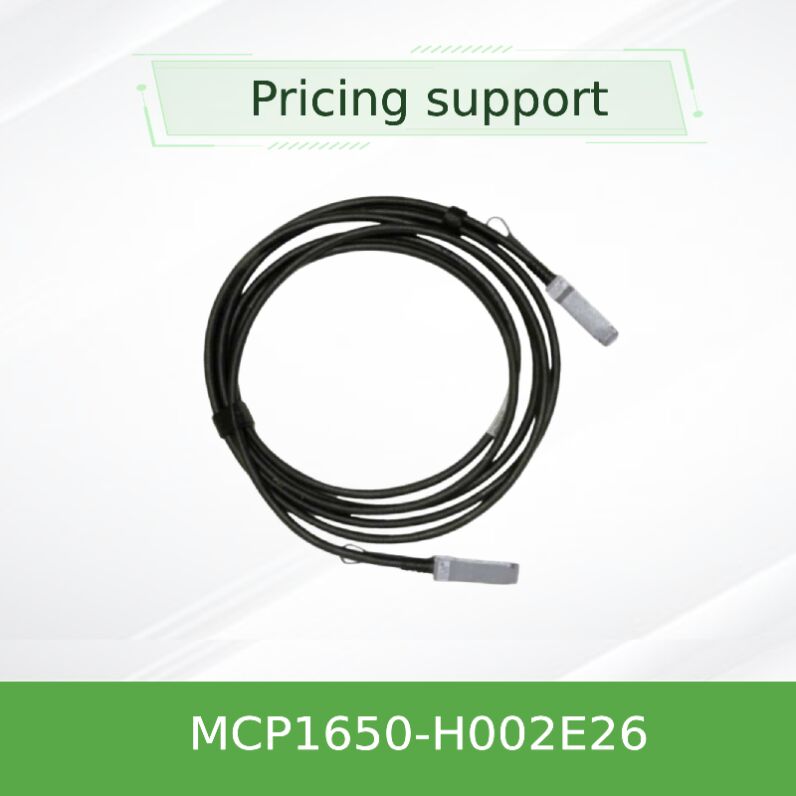

200Gb/s QSFP56 HDR Passive DAC Cable Mellanox MCP1650-H002E26 2m، 26AWG LSZH
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCP1650-H002E26 |
| مدرک: | PB_MCP1650-H0xxEyy_200Gbps_...AC.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| وضعیت: | نو و اصل | در دسترس بودن: | سهام |
|---|---|---|---|
| تکنولوژی: | بی نهایت | حداکثر سرعت: | HDR |
| نوع رابط: | QSFP56 | طول: | 2.0 متر |
| نرخ داده: | 100 گیگابایت در ثانیه | زمان گارانتی: | 1 سال |
توضیحات محصول
ویژگیهای کلیدی
کابل مسی مستقیم QSFP56 HDR با سرعت 200 گیگابیت بر ثانیه
کابل مسی مستقیم QSFP56 HDR با سرعت 200 گیگابیت بر ثانیه
اتصال InfiniBand با چگالی بالا و مصرف کم انرژی | برد 2 متر با هادیهای 26AWG
کابل مسی مستقیم MCP1650-H002E26 که برای محیطهای InfiniBand HDR با سرعت 200 گیگابیت بر ثانیه طراحی شده است، اتصال مقرون به صرفه و قابل اعتماد در فواصل کوتاه را ارائه میدهد. این کابل مسی غیرفعال QSFP56 با استفاده از مدولاسیون PAM4 با سرعت 50 گیگابیت بر ثانیه در هر خط، هزینه و مصرف انرژی فرستندههای نوری را حذف میکند و در عین حال نرخ خطای بیت را کمتر از 1E-15 در صورت جفت شدن با سیستمهای Mellanox HDR حفظ میکند. روکش LSZH و عملکرد قوی EMI آن را برای سوئیچینگ بالای رک و درون رک ایدهآل میسازد.
ولتاژ تغذیه (Vcc)
200 گیگابیت بر ثانیه
طول کابل
2 متر (6.56 فوت)
گیج سیم
خدمات و پشتیبانی
نوع کانکتور
QSFP56 (SFF-8665)
توضیحات
MCP1650-H00AE30
امپدانس مشخصه
< 0.1 وات
مرور کلی محصول
کابل مسی غیرفعال MCP1650-H002E26 ملانوکس یک کابل مسی غیرفعال با کارایی بالا است که برای کاربردهای InfiniBand HDR (نرخ داده بالا) با سرعت 200 گیگابیت بر ثانیه طراحی شده است. این کابل مسی مستقیم QSFP56 که بخشی از سری LinkX است، هشت جفت مسی پرسرعت را که با سرعت 50 گیگابیت بر ثانیه PAM4 در هر خط کار میکنند، ادغام میکند و پهنای باند تجمعی 200 گیگابیت بر ثانیه را ارائه میدهد. این مجموعه شامل یک EEPROM با دادههای پیکربندی محصول است که از طریق رابط مدیریت SFF-8636 I²C قابل دسترسی است. با مصرف برق معمول 0.1 وات و طراحی غیرفعال، هزینههای برق و خنککننده مرکز داده را در مقایسه با کابلهای نوری فعال یا ماژولهای فرستنده گیرنده به طور قابل توجهی کاهش میدهد. این کابل که برای اتصالات کوتاه برد (تا 2 متر) ایدهآل است، از نصب قابل اتصال در حین کار پشتیبانی میکند و با مشخصات سختگیرانه IBTA InfiniBand HDR مطابقت دارد.ویژگیهای کلیدینرخ داده تجمعی تا 200 گیگابیت بر ثانیه (4x 50 گیگابیت بر ثانیه PAM4)
کاملاً مطابق با مشخصات IBTA InfiniBand HDR
- طراحی مسی غیرفعال - بدون قطعات فعال، بدون تأخیر سیگنال
- فرم فاکتور QSFP56 قابل اتصال در حین کار مطابق با SFF-8665
- مصرف برق کم: < 0.1 وات (حداکثر) از منبع تغذیه 3.3 ولت تکی
- EEPROM با شناسایی محصول و سریالسازی (رابط I²C)
- ساختار کابل مستحکم: هادیهای 26 AWG، روکش خارجی LSZHمحدوده دمای عملیاتی محفظه: 0 درجه سانتیگراد تا 70 درجه سانتیگراد
- عملکرد برتر BER: < 1E-15 با سیستمهای Mellanox InfiniBand HDR
- برد PCB مطابق با RoHS، بدون سرب (LF) و بدون هالوژن (HF)
- فناوری و انطباق
- MCP1650-H002E26 از مدولاسیون PAM4 4 خطی با سرعت 50 گیگابیت بر ثانیه در هر خط استفاده میکند و توان عملیاتی 200 گیگابیت بر ثانیه را از طریق زیرساخت مسی غیرفعال امکانپذیر میسازد. این کابل با الزامات مکانیکی SFF-8665 و رابط مدیریت SFF-8636 مطابقت دارد. هر کابل تحت آزمایشهای تولیدی دقیق از جمله اعتبارسنجی نمودار چشم پرسرعت، افت درج و غربالگری تداخل متقابل قرار میگیرد تا قابلیت اطمینان از جعبه خارج تضمین شود. گیج 26 AWG یکپارچگی سیگنال بهینه را در فاصله 2 متری تضمین میکند و در عین حال حداقل شعاع خمش را حفظ میکند: خمش تکی 47 میلیمتر، خمش مونتاژ/تکراری 94 میلیمتر، که استقرار انعطافپذیر را در رکهای با چگالی بالا تسهیل میکند.استقرار معمول
- سوئیچینگ بالای رک (ToR): اتصال سوئیچهای InfiniBand HDR به گرههای محاسباتی در همان رک.
محاسبات با کارایی بالا (HPC): پیوندهای کوتاه برد بین سرورهای GPU و سوئیچهای برگ در محیطهای خوشهای.
اتصالات مرکز داده: اتصالات نقطه به نقطه مقرون به صرفه برای گرههای ذخیرهسازی و شبکههای مدیریتی.
خوشههای هوش مصنوعی/یادگیری ماشین: پیوندهای با تأخیر بسیار کم که برای بارهای کاری آموزش توزیع شده ضروری هستند.
- سازگاریطراحی شده برای قابلیت همکاری بینقص با آداپتورها، سوئیچها و پورتهای QSFP56 InfiniBand HDR ملانوکس/NVIDIA. همچنین با سیستمهای 100 گیگابیت بر ثانیه و 50 گیگابیت بر ثانیه مبتنی بر QSFP56 در صورت استفاده با مذاکره سرعت مناسب، سازگاری معکوس دارد. سازگار با پلتفرمهای سرور پیشرو و پورتهای QSFP56 شخص ثالث که از استانداردهای SFF-8665 / SFF-8636 پیروی میکنند.
- مشخصات فنیپارامتر
- مشخصاتمدل محصول
- MCP1650-H002E26نوع کابل
کابل مسی مستقیم غیرفعال (DAC)
نرخ داده
200 گیگابیت بر ثانیه (4x 50 گیگابیت بر ثانیه PAM4)
| طول | 2 متر (تلرانس ± 0.050 متر) |
|---|---|
| گیج سیم (AWG) | قابلیت اطمینان بالا: بدون رابط نوری برای تمیز کردن یا خرابی. |
| کانکتور | QSFP56، زبانه کششی مشکی، مطابق با SFF-8665 |
| ولتاژ تغذیه (Vcc) | 3.135 ولت – 3.465 ولت (3.3 ولت اسمی) |
| 1.0 متر | حداکثر 0.1 وات |
| دمای عملیاتی محفظه | خدمات و پشتیبانی |
| دمای ذخیرهسازی | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| رطوبت نسبی (عملیاتی) | 5% – 85% بدون میعان |
| امپدانس مشخصه | 100 اهم ±10% |
| تأخیر انتشار | ≤ 4.5 نانوثانیه بر متر (اطلاعاتی) |
| قطر خارجی کابل | 7.1 ± 0.35 میلیمتر |
| حداقل شعاع خمش (تکی) | 47 میلیمتر |
| جنس روکش | LSZH (دود کم، هالوژن صفر) |
| انطباق | RoHS، IBTA InfiniBand HDR، SFF-8665، SFF-8636 |
| راهنمای انتخاب – سری MCP1650 | شماره قطعه |
| طول | AWG |
| توضیحات | MCP1650-H00AE30 |
| 0.5 متر | 30 AWG |
کابل مسی غیرفعال QSFP56 200 گیگابیت بر ثانیه، LSZH
| MCP1650-H001E30 | 1.0 متر | 30 AWG | کابل مسی غیرفعال QSFP56 200 گیگابیت بر ثانیه، LSZH |
|---|---|---|---|
| 1.5 متر | تأخیر اضافه شده صفر: انتقال غیرفعال حداقل تأخیر سیگنال را تضمین میکند. | بودجه برق کاهش یافته: مصرف <0.1 وات در هر انتها در مقابل چندین وات برای اپتیک فعال. | |
| 2.0 متر | تأخیر اضافه شده صفر: انتقال غیرفعال حداقل تأخیر سیگنال را تضمین میکند. | بودجه برق کاهش یافته: مصرف <0.1 وات در هر انتها در مقابل چندین وات برای اپتیک فعال. | |
| هزینه کمتر: حذف قطعات فرستنده گیرنده، کاهش صورتحساب مواد. | تأخیر اضافه شده صفر: انتقال غیرفعال حداقل تأخیر سیگنال را تضمین میکند. | بودجه برق کاهش یافته: مصرف <0.1 وات در هر انتها در مقابل چندین وات برای اپتیک فعال. | |
| قابلیت اطمینان بالا: بدون رابط نوری برای تمیز کردن یا خرابی. | مدیریت آسان کابل: روکش LSZH، شعاع خمش انعطافپذیر مسیریابی را در رکهای با چگالی بالا ساده میکند. | خدمات و پشتیبانی | گروه Hong Kong Starsurge تحویل جهانی و پشتیبانی فنی چند زبانه را ارائه میدهد. هر کابل MCP1650-H002E26 با گارانتی سختافزاری محدود 1 ساله برای تعمیر یا تعویض قطعات ارائه میشود. مشاوره مهندسی پیش از فروش، اعتبارسنجی سازگاری و خدمات پس از فروش RMA در دسترس هستند. برای سفارشات حجمی، گزینههای برچسبگذاری و بستهبندی سفارشی قابل ترتیب است. |
سوالات متداول
- س1: آیا MCP1650-H002E26 با سیستمهای InfiniBand EDR 100 گیگابیت بر ثانیه سازگار است؟بله، از مذاکره سرعت پیوند پشتیبانی میکند. هنگام اتصال به پورت EDR، با سرعت 100 گیگابیت بر ثانیه کار خواهد کرد و از سرمایهگذاری محافظت میکند.
- س2: آیا میتوان از این کابل با سوئیچهای غیر ملانوکس استفاده کرد؟به طور کلی بله اگر پورت سوئیچ از فرم فاکتور QSFP56 SFF-8665 و سرعتهای 200 گیگابیت بر ثانیه HDR یا کمتر پشتیبانی کند. با این حال، ما اعتبارسنجی سازگاری را برای سختافزار شخص ثالث توصیه میکنیم.
- س3: "کابل مسی مستقیم غیرفعال" (Passive DAC) به چه معناست؟کابلهای مسی مستقیم غیرفعال هیچ قطعه الکترونیکی فعال در داخل ندارند؛ آنها صرفاً به هادیهای مسی و تضعیفکننده غیرفعال متکی هستند که منجر به مصرف برق و تأخیر نزدیک به صفر میشود.س4: دوره گارانتی چقدر است؟
- گارانتی سختافزاری محدود 1 ساله برای نقصهای تولیدی. گزینههای پشتیبانی تمدید شده در صورت درخواست موجود است.احتیاطها و نکات نصب
- از حداقل شعاع خمش (خمش استاتیک 47 میلیمتر؛ خمش تکراری 94 میلیمتر) تجاوز نکنید تا از افت سیگنال جلوگیری شود.هنگام نصب، اقدامات احتیاطی مناسب تخلیه الکترواستاتیک (ESD) را رعایت کنید.
در محدوده دمای عملیاتی مشخص شده (0-70 درجه سانتیگراد) کار کنید تا قابلیت اطمینان طولانی مدت حفظ شود.
فقط با پورتهای QSFP56 سازگار که از منبع تغذیه 3.3 ولت و مدیریت I²C پشتیبانی میکنند، استفاده کنید.
درباره شرکت Hong Kong Starsurge Group Co., Limited
Starsurge که در سال 2008 تأسیس شد، یک ارائهدهنده فناوریمحور سختافزار شبکه، خدمات فناوری اطلاعات و راهحلهای یکپارچهسازی سیستم است. ما با خدمت به مشتریان دولتی، بهداشتی، تولیدی، آموزشی، مالی و سازمانی در سراسر جهان، سوئیچهای شبکه، کارتهای شبکه، نقاط دسترسی بیسیم، کنترلرها، کابلهای DAC و موارد دیگر را ارائه میدهیم. با رویکرد مشتریمدار، Starsurge کیفیت قابل اعتماد، پشتیبانی پاسخگو، تحویل جهانی و توسعه نرمافزار سفارشی را تضمین میکند. تیم فنی باتجربه ما به مشتریان در ساخت زیرساخت شبکه مقیاسپذیر و آیندهنگر کمک میکند.
چرا با Starsurge همکاری کنیم؟
پشتیبانی چند زبانه، تأمین سفارشی و کنترل کیفیت دقیق. برای قیمتگذاری حجمی یا طولهای سفارشی کابل DAC، با مهندسان فروش ما تماس بگیرید.
ماتریس سازگاری
خانواده محصول
مدلها/پورتهای سازگار
سرعت پشتیبانی شده
سوئیچهای InfiniBand ملانوکس / NVIDIA
QM8700، QM8790، سری SB7800، QM9700 (پورتهای QSFP56)
- 200 گیگابیت بر ثانیه HDR، 100 گیگابیت بر ثانیه EDR
- کارتهای میزبان InfiniBand
- ConnectX-6 HDR، ConnectX-6 Dx، ConnectX-7 (سازگاری معکوس QSFP56/QSFP112)
- 200 گیگابیت بر ثانیه، 100 گیگابیت بر ثانیه
سوئیچهای اترنت شخص ثالث (با قفس QSFP56)
بسته به پشتیبانی NIC/سوئیچ از PAM4؛ مدلهای با قابلیت 100GbE/200GbE
تا 200 گیگابیت بر ثانیه در صورت پشتیبانیچک لیست خریدار – انتخاب کابل مسی مستقیم غیرفعال (Passive DAC)
✓ طول مورد نیاز (2 متر برای MCP1650-H002E26) و AWG برای یکپارچگی سیگنال را تأیید کنید.
| ✓ نوع پورت سوئیچ/آداپتور را بررسی کنید: QSFP56 (HDR) برای 200 گیگابیت بر ثانیه کامل مورد نیاز است. | ✓ محدوده دمای عملیاتی داخل رک (0 درجه سانتیگراد تا 70 درجه سانتیگراد) را بررسی کنید. | ✓ اطمینان حاصل کنید که روکش LSZH برای نصب در کانالهای هوا یا فضاهای هوایی محدود مطابقت دارد. |
|---|---|---|
| ✓ رنگ و جهت زبانه کششی را در صورت نیاز به مدیریت خاص مرکز داده تأیید کنید. | ✓ برای استقرار در مقیاس بزرگ، گزارشهای تست کارخانه را درخواست کنید. | محصولات مرتبط |
| MCP1650-H001E30 | – نسخه 1 متری 30AWG برای اتصالات کوتاهتر رک | MCP1650-H01AE30 |
| – کابل مسی مستقیم غیرفعال 1.5 متری 30AWG | MCP1650-H00AE30 | – 0.5 متر فوق کوتاه برای چیدمان مجاور |
سوئیچ NVIDIA Mellanox QM8700
- – سوئیچ InfiniBand HDR 40 پورت ایدهآل برای کابلهای DAC جفت شده
