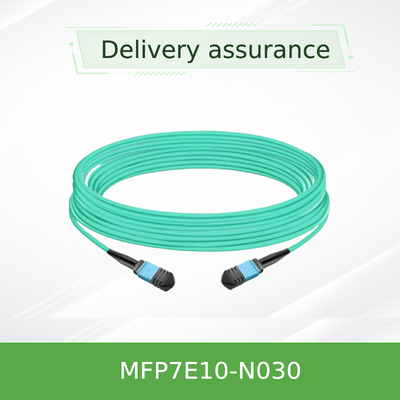

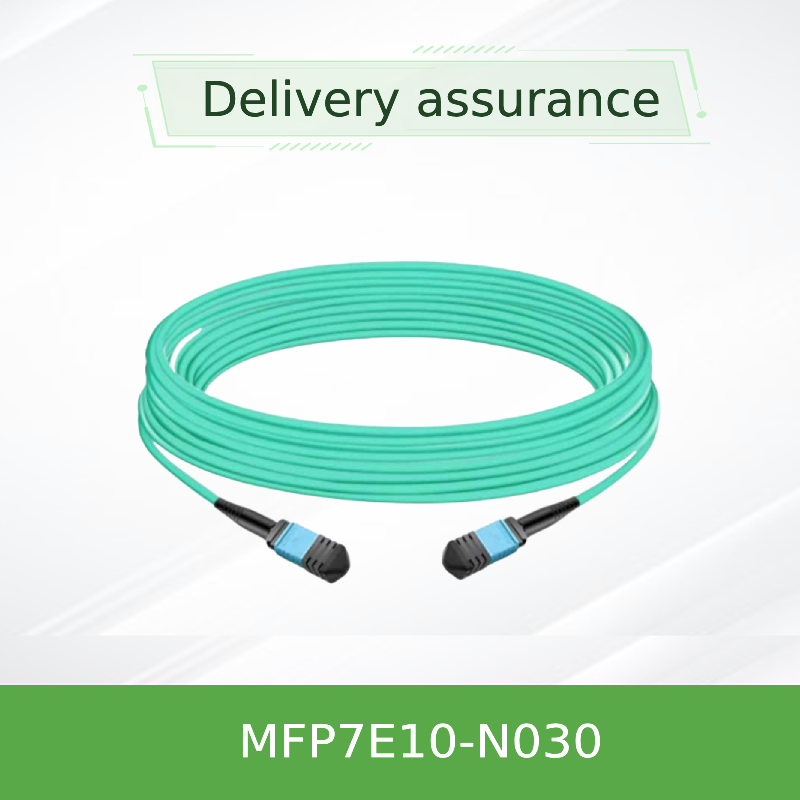

NVIDIA MFP7E10-N030 30m MPO-12/APC کابل فیبر چند حالت
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N030 (980-9I557-00N030) |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل: | MFP7E10-N030 | طول: | 30 متر |
|---|---|---|---|
| نوع فیبر: | چند حالته OM4 | اتصال دهنده ها: | MPO-12/APC (زن) |
| از دست دادن درج: | 0.362 dB | ضرر برگشتی: | 35 دسی بل |
| برجسته کردن: | کابل فیبر چند حالت NVIDIA 30m,کابل فیبر نوری MPO-12 APC,کابل فیبر NVIDIA MFP7E10 |
||
توضیحات محصول
کابل فیبر نوری چند حالته MPO-12/APC انویدیا MFP7E10-N030 به طول 30 متر
کابل نوری پسیو با عملکرد بالا 8 فیبر با توپولوژی متقاطع نوع B. طراحی شده برای اتصالات InfiniBand و اترنت 400GbE/NDR، پشتیبانی از فرستنده-گیرندههای OSFP و QSFP112 دو پورت. طول 30 متر، چند حالته OM4/OM3، روکش LSZH و کانکتورهای APC برای بازتاب کم. ایدهآل برای لینکهای بالای رک و وسط ردیف در مراکز داده.
مشخصات کلیدی
طول: 30 متر (MFP7E10-N030)
نوع فیبر: چند حالته OM3 (≤30 متر) / OM4 (>30 متر)
کانکتور: MPO-12/APC مادگی، 8 فیبر فعال
توپولوژی: متقاطع نوع B
روکش: Aqua LSZH / OFNR
حداکثر برد: 50 متر (با 4 کانکتور در لینک)
پروتکلها: InfiniBand، اترنت، NVLink
مرور کلی محصول
سری MFP7E10-Nxxx انویدیا یک مجموعه کابل فیبر نوری پسیو چند حالته با کانکتورهای MPO-12/APC است. MFP7E10-N030 یک نسخه 30 متری است که یک لینک فیزیکی مستقیم و با افت کم بین فرستنده-گیرندههای دو پورت OSFP 800G، تک پورت OSFP 400G و فرستنده-گیرندههای QSFP112 400G فراهم میکند. با پولیش زاویهدار 8 درجه، رابط APC بازتابهای برگشتی را به حداقل میرساند (افت بازگشت ≥35 دسیبل) تا یکپارچگی سیگنال را در لینکهای پرسرعت PAM4 حفظ کند. کابل کاملاً با Telcordia GR-1435 و IEC 61754-7 مطابقت دارد و تحت کنترل کیفیت دقیق تولید میشود تا قابلیت اطمینان پلاگ اند پلی را تضمین کند.
ویژگیهای کلیدی
- 8 فیبر فعال - 4 لاین در هر جهت برای انتقال 400G/800G
- کانکتورهای مادگی MPO-12/APC - پولیش زاویهدار بازتابهای مضر برگشتی را حذف میکند
- سیمکشی متقاطع نوع B - نگاشت پین 1 به پین 12 امکان اتصال مستقیم فرستنده-گیرنده به فرستنده-گیرنده را فراهم میکند
- روکش گرد انعطافپذیر LSZH - دود کم، هالوژن صفر، رنگ آبی، قطر 3.0 ±0.2 میلیمتر
- حداکثر برد 50 متر - با دو پنل پچ و چهار اتصال کانکتور
- پشتیبانی از InfiniBand، اترنت و NVLink - آیندهنگر برای پروتکلهای نسل بعدی
- قفل فشاری - نصب سریع و ایمن
فناوری و طراحی
MFP7E10-N030 از فیبرهای چند حالته 50/125 میکرومتر (OM3 برای طولهای ≤30 متر، OM4 برای >30 متر) استفاده میکند. کانکتور MPO دارای سوراخهای تراز است که با پینهای تراز فرستنده-گیرنده برای جفتگیری نوری دقیق مطابقت دارد. انتهای زاویهدار 8 درجه APC بازتاب را کاهش میدهد، در حالی که پیناوت متقاطع (نوع B) تضمین میکند که لیزر ارسالی در لاین 1 یک انتها با گیرنده در لاین 12 انتهای مقابل همتراز میشود - نیاز به آداپتور قطبیت جداگانه را از بین میبرد. کابل با کانکتورهای کم افت (IL ≤0.35 + 0.0004*L دسیبل) خاتمه یافته و 100% در کارخانه برای افت درج، افت بازگشت و پیوستگی فیبر آزمایش میشود.
استقرار معمول
- سوئیچ به سوئیچ - اتصال سوئیچهای OSFP دو پورت در توپولوژیهای اسپاین-لیف
- سوئیچ به آداپتور - اتصال سوئیچهای OSFP به DPUهای ConnectX-7 یا BlueField-3 با فرستنده-گیرندههای QSFP112/OSFP
- سرور به سوئیچ - اتصال پر تراکم 400G/800G بالای رک
- مرکز داده بین رکها - لینکهای برد کوتاه در داخل یا بین رکهای مجاور
سازگاری
فرستنده-گیرندهها: NVIDIA MMA4Z00-NS، MMA4Z00-NS400 (OSFP)، MMA1Z00-NS400 (QSFP112)
پروتکلها: InfiniBand (NDR)، اترنت (400GbE/800GbE)، NVLink
نوع کانکتور: MPO-12/APC (مادگی) - با MPO-12/UPC سازگار نیست
پورتها: OSFP دو پورت، OSFP تک پورت، QSFP112
مشخصات
| پارامتر | مقدار / محدوده | یادداشتها |
|---|---|---|
| شماره محصول | MFP7E10-N030 | طول 30 متر |
| تعداد فیبر | 8 (فعال) | 4 غیرفعال به عنوان اعضای استحکام |
| نوع فیبر | چند حالته OM3 (≤30 متر) / OM4 (>30 متر) | 50/125 میکرومتر |
| نوع کانکتور | MPO-12/APC (مادگی) | IEC 61754-7 |
| افت درج (IL) | ≤0.35 + 0.0004*L دسیبل | L = طول بر حسب متر |
| افت بازگشت (RL) | ≥35 دسیبل | پولیش APC |
| قطر کابل | 3.0 ±0.2 میلیمتر | گرد، انعطافپذیر |
| حداقل شعاع خمش | 30 میلیمتر | در هر نقطه از کابل |
| جنس روکش | Aqua LSZH / OFNR | دود کم، هالوژن صفر |
| دمای عملیاتی. | 0 درجه سانتیگراد تا 70 درجه سانتیگراد | ذخیرهسازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| توپولوژی | نوع B (متقاطع) | نگاشت پین 1 ↔ 12 |
راهنمای انتخاب
| شماره قطعه سفارش | طول | توضیحات |
|---|---|---|
| MFP7E10-N003 | 3 متر | کابل فیبر پسیو انویدیا، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N005 | 5 متر | کابل فیبر پسیو انویدیا، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N007 | 7 متر | کابل فیبر پسیو انویدیا، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N010 | 10 متر | کابل فیبر پسیو انویدیا، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N015 | 15 متر | کابل فیبر پسیو انویدیا، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N020 | 20 متر | کابل فیبر پسیو انویدیا، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N025 | 25 متر | کابل فیبر پسیو انویدیا، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N030 | 30 متر | کابل فیبر پسیو انویدیا، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N035 | 35 متر | کابل فیبر پسیو انویدیا، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N040 | 40 متر | کابل فیبر پسیو انویدیا، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N050 | 50 متر | کابل فیبر پسیو انویدیا، MMF، MPO12 APC به MPO12 APC |
مزایا
- یکپارچگی سیگنال - پولیش APC و متقاطع نوع B بازتابها و مشکلات قطبش را کاهش میدهند
- مقرون به صرفه - طراحی پسیو بدون مس و بدون الکترونیک فعال، مصرف برق را کاهش میدهد
- قابلیت اطمینان - انطباق با GR-1435 و تست 100% کارخانهای عملکرد مداوم را تضمین میکند
- انعطافپذیری - روکش LSZH و شعاع خمش کوچک مسیریابی را در رکهای پر تراکم ساده میکند
- مقیاسپذیری - امروزه از پروتکلهای 400G/800G و پروتکلهای پرسرعتتر آینده پشتیبانی میکند
سوالات متداول
تفاوت بین MPO-12/APC و MPO-12/UPC چیست؟
APC (پولیش زاویهدار) دارای زاویه 8 درجه است که بازتابهای برگشتی را کاهش میدهد، که برای سیگنالهای پرسرعت PAM4 حیاتی است. UPC (پولیش فوق صاف) معمولاً برای لینکهای با سرعت پایینتر استفاده میشود. آنها از نظر مکانیکی سازگار نیستند.
آیا میتوانم از این کابل با فرستنده-گیرندههای 100G استفاده کنم؟
در حالی که کابل از 8 فیبر پشتیبانی میکند، برای کاربردهای 400G/800G بهینه شده است. برای 100G (4x25G-NRZ) معمولاً از کابلهای MPO-12/UPC استفاده میشود؛ لطفاً سازگاری با فرستنده-گیرنده خود را تأیید کنید.
حداکثر فاصله لینک توصیه شده چقدر است؟
50 متر با دو پنل پچ و در مجموع چهار اتصال کانکتور. برای اتصال مستقیم بدون پنل پچ، برد معمول تا 30-40 متر بسته به بودجه لینک است.
آیا کابل از NVLink پشتیبانی میکند؟
بله، سری MFP7E10-Nxxx برای پشتیبانی از پروتکلهای NVLink، InfiniBand و اترنت، مطابق با دستورالعملهای قابلیت همکاری انویدیا طراحی شده است.
احتیاطهای لازم هنگام کار
- کلاهکهای محافظ گرد و غبار را تا زمان نصب روی کانکتورها نگه دارید تا از آلودگی جلوگیری شود
- همیشه قبل از اتصال، کانکتورهای کابل و فرستنده-گیرنده را با پاککنندههای درجه نوری تمیز کنید
- از خم کردن کابل زیر حداقل شعاع خمش 30 میلیمتر خودداری کنید
- به کانکتورها فشار وارد نکنید؛ از زبانه کششی یا روکش کابل برای کاهش تنش استفاده کنید
- در محیط خشک و تمیز در دمای ذخیرهسازی -40 درجه سانتیگراد تا 85 درجه سانتیگراد نگهداری کنید
چک لیست خریدار
- نوع کانکتور فرستنده-گیرنده را تأیید کنید (MPO-12/APC مادگی)
- طول لینک را تأیید کنید - نسخه 30 متری (MFP7E10-N030)
- نوع فیبر را بررسی کنید - چند حالته OM3/OM4
- از قطبیت اطمینان حاصل کنید - متقاطع نوع B برای اتصال مستقیم مورد نیاز است
- فضای مسیریابی کابل و پاکسازی شعاع خمش را ارزیابی کنید
- سازگاری فرستنده-گیرنده را تأیید کنید (OSFP/QSFP112)
