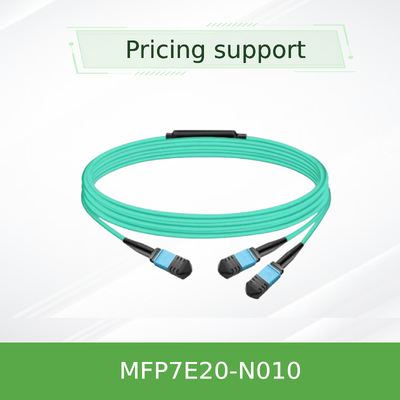

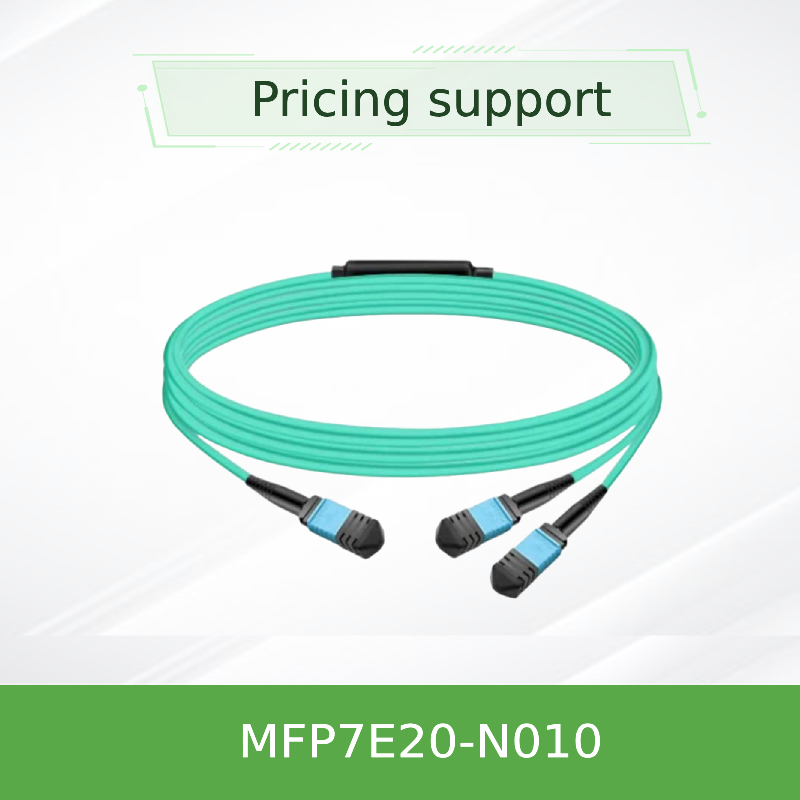

NVIDIA MFP7E20-N010 10m MPO-12/APC کابل فیبر نوری چند حالت
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E20-N010 |
| مدرک: | MFP7E20-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MFP7E20-N010 | شکل مواد: | سیم گرد |
|---|---|---|---|
| قدرت کششی مجاز: | 1000N <10000N | گواهی: | RoHS, CE, ISO9001, VDE, CCC |
| مواد غلاف: | پی وی سی | طول: | 10 متر |
| نرخ داده: | 400 گیگابایت در ثانیه | مبدا: | هند / اسرائیل / چین |
| برجسته کردن: | کابل فیبر نوری چند حالت NVIDIA 10m,کابل فیبر نوری MPO-12/APC,کابل چند حالت NVIDIA با ضمانت |
||
توضیحات محصول
NVIDIA MFP7E20-N010 10m MPO-12/APC کابل فیبر نوری چند حالت
کابل نوری غیرفعال 8 فیبر با عملکرد بالا با توپولوژی کراس اوور نوع B. برای اتصال های 400GbE / NDR InfiniBand و Ethernet طراحی شده است و از گیرنده های دو پورت OSFP و QSFP112 پشتیبانی می کند.طول 10 متر، OM3/OM4 multimode، LSZH jacket، و کانکتورهای APC برای بازتاب پایین. ایده آل برای لینک های بالا و درون ریک در مراکز داده.
طول:10 متر (MFP7E20-N010)
نوع فیبر:چند حالت OM3 (≤30m) / OM4
کانکتور:MPO-12/APC ماده، 8 فیبر فعال
توپولوژی:کراس آور نوع B
ژاکت:Aqua LSZH / OFNR
مکس ریچ:50 متر (با 4 اتصال در پیوند)
پروتکل ها:InfiniBand، Ethernet، NVLink
نوع فیبر:چند حالت OM3 (≤30m) / OM4
کانکتور:MPO-12/APC ماده، 8 فیبر فعال
توپولوژی:کراس آور نوع B
ژاکت:Aqua LSZH / OFNR
مکس ریچ:50 متر (با 4 اتصال در پیوند)
پروتکل ها:InfiniBand، Ethernet، NVLink
خلاصه ی محصول
سری NVIDIA MFP7E20-Nxxx یک مجموعه کابل فیبر چند حالت منفعل با کانکتورهای MPO-12/APC است.اتصال فیزیکی با ضرر کم بین گیرنده های OSFP 800G دو پورت، یک پورت OSFP 400G، و QSFP112 400G گیرنده. با یک 8 درجه زاویه پولش،رابط APC بازتاب ها را به حداقل می رساند (≥35 dB از دست دادن بازگشت) برای حفظ یکپارچگی سیگنال در پیوندهای PAM4 با سرعت بالااین کابل به طور کامل با Telcordia GR-1435 و IEC 61754-7 مطابقت دارد و تحت کنترل کیفیت سختگیرانه برای اطمینان از قابلیت وصل و بازی ساخته شده است.
ویژگی های کلیدی
- 8 فیبر فعال- 4 خط در هر جهت برای انتقال 400G/800G
- کانکتورهای زن MPO-12/APC-پليک زاويه اي منعکس کننده هاي مضر پشت رو از بين مي بره
- سیم کشی متقاطع نوع B- پین 1 به پین 12 نقشه برداری امکان اتصال مستقیم گیرنده به گیرنده
- ژاکت LSZH انعطاف پذیر- کم دود، صفر هالوجن، رنگ آب، قطر 3.0 ± 0.2 میلی متر
- حداکثر 50 متر- با دو پانل پیچ و چهار اتصال اتصال
- پشتیبانی از InfiniBand، Ethernet و NVLink- ثابت در آینده برای پروتکل های نسل بعدی
- قفل کردن با فشار کشیدن- نصب سریع و امن
تکنولوژی و طراحی
MFP7E20-N010 از فیبرهای چند حالت 50/125 μm (OM3 برای طول ≤30 m، OM4 برای >30 m) استفاده می کند.کانکتور MPO دارای سوراخ های تراز است که با پین های تراز گیرنده برای اتصال دقیق نوری جفت می شوند. 8 درجه APC چهره آخر کاهش بازتابدر حالی که کراس اوور (نوع B) pinout اطمینان حاصل می کند که لیزر فرستنده در خط 1 از یک انتهای با گیرنده در خط 12 از انتهای مخالف تراز - از بین بردن نیاز به یک آداپتور قطبی جداگانهکابل با کانکتورهای کم تلفات (IL ≤0.35 + 0.0004 * L dB) پایان می یابد و 100٪ در کارخانه برای از دست دادن ورودی، از دست دادن بازگشت و تداوم فیبر آزمایش می شود.
ماموریت های معمول
- سوئیچ به سوئیچ- اتصال دو پورت OSFP سوئیچ در توپولوژی های برگ ستون فقرات
- سوئیچ به آداپتور- اتصال OSFP سوئیچ به ConnectX-7 یا BlueField-3 DPU با QSFP112/ OSFP گیرنده
- سرور به سوئیچ- اتصال بالای راک 400G/800G با چگالی بالا
- مرکز داده در داخل ریک- پیوندهای کوتاه مدت در داخل یک قفسه یا بین قفسه های مجاور
سازگاری
فرستنده ها:NVIDIA MMA4Z00-NS، MMA4Z00-NS400 (OSFP) ، MMA1Z00-NS400 (QSFP112)
پروتکل ها:InfiniBand (NDR) ، Ethernet (400GbE/800GbE) ، NVLink
نوع کانکتور:MPO-12/APC (زن) - با MPO-12/UPC سازگار نیست
بندر:OSFP دو پورت، OSFP تک پورت، QSFP112
پروتکل ها:InfiniBand (NDR) ، Ethernet (400GbE/800GbE) ، NVLink
نوع کانکتور:MPO-12/APC (زن) - با MPO-12/UPC سازگار نیست
بندر:OSFP دو پورت، OSFP تک پورت، QSFP112
مشخصات
| پارامتر | ارزش / محدوده | یادداشت ها |
|---|---|---|
| شماره محصول | MFP7E20-N010 | طول 10 متر |
| تعداد فیبر | 8 (فعال) | 4 نفر به عنوان اعضای نیروی غیرفعال |
| نوع فیبر | OM3 چند حالت (≤30 m) / OM4 | 50/125 μm |
| نوع کانکتور | MPO-12/APC (زنان) | IEC 61754-7 |
| ضایعات ورودی (IL) | ≤0.35 + 0.0004*L dB | L = طول در متر |
| خسارت بازده (RL) | ≥35 دبیل | پولیش APC |
| قطر کابل | 3.0 ± 0.2 میلی متر | گرد و انعطاف پذیر |
| حداقل شعاع خم | 30 میلی متر | هرجا که بخواين |
| مواد ژاکت | Aqua LSZH / OFNR | دود کم، هالوژن صفر |
| دمای عملیاتی | از 0 °C تا 70 °C | نگهداری: -40 تا 85 درجه سانتیگراد |
| توپولوژی | نوع B (crossover) | نقشه برداری پین 1 12 |
راهنمای انتخاب
| شماره سفارش بخش | طول | توضیحات |
|---|---|---|
| MFP7E20-N003 | 3 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E20-N005 | 5 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E20-N010 | 10 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E20-N015 | 15 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E20-N020 | 20 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E20-N025 | 25 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E20-N030 | 30 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E20-N040 | ۴۰ متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E20-N050 | 50 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
مزایا
- یکپارچگی سیگنال- پولیش APC و نوع B کراس اوور کاهش بازتاب و مسائل قطبی
- هزینه کارآمد- طراحی غیرفعال بدون مس بدون الکترونیک فعال، کاهش مصرف برق
- قابلیت اطمینان-تطابق با GR-1435 و تست 100درصد کارخانه عملکرد ثابت را تضمین می کند
- انعطاف پذیری- ژاکت LSZH و شعاع کوچک خم راه را در قفسه های فشرده ساده می کند
- مقیاس پذیری- پشتیبانی از پروتکل های سرعت بالا 400G/800G امروز و آینده
پرسش های مکرر
تفاوت بین MPO-12/APC و MPO-12/UPC چیست؟
APC (پالش زاویه ای) دارای زاویه 8 درجه است که بازتاب ها را کاهش می دهد، که برای سیگنال های PAM4 با سرعت بالا حیاتی است. UPC (پالش فوق تخت) به طور معمول برای پیوندهای با سرعت پایین استفاده می شود.از نظر مکانیکی با هم سازگار نیستند.
می تونم از این کابل با ترانسسیورهای 100G استفاده کنم؟
در حالی که کابل از 8 فیبر پشتیبانی می کند، برای برنامه های 400G / 800G بهینه شده است. برای 100G (4x25G-NRZ) کابل های MPO-12/UPC معمولا استفاده می شوند؛ لطفا سازگاری را با گیرنده خود بررسی کنید.
حداکثر فاصله ی توصیه شده برای اتصال N010 چیست؟
50 متر با دو پانل پچ و چهار اتصال کل اتصال. برای اتصال مستقیم بدون پانل پچ، دامنه معمولی تا 30-40 متر بسته به بودجه پیوند است.
کابل از NVLink پشتیبانی میکنه؟
بله، سری MFP7E20-Nxxx برای پشتیبانی از پروتکل های NVLink، InfiniBand و Ethernet طراحی شده است.
اقدامات احتیاطی
- نگه داشتن محافظ گرد و غبار تا زمان نصب برای جلوگیری از آلودگی
- همیشه هر دو کابل و اتصال گیرنده را با پاک کننده های درجه نوری قبل از جفت گیری تمیز کنید
- از خم کردن کابل کمتر از شعاع خم حداقل 30 میلی متر اجتناب کنید
- از اتصال کننده ها نکشید؛ برای کاهش فشار از جافت کشش یا کابل استفاده کنید
- در محیط خشک و تمیز در دمای ذخیره سازی -40 تا 85 درجه سانتیگراد نگهداری شود
لیست بررسی خریدار
- نوع کانکتور گیرنده (MPO-12/APC ماده) را بررسی کنید
- طول پیوند را تأیید کنید - 10 متری (MFP7E20-N010)
- نوع فیبر چک - OM3/OM4 مولتی مود
- تضمین قطب - نوع B مورد نیاز برای اتصال مستقیم
- ارزیابی مسیر کابل و فاصله شعاع خم
- مطابقت گیرنده را تأیید کنید (OSFP/QSFP112)
