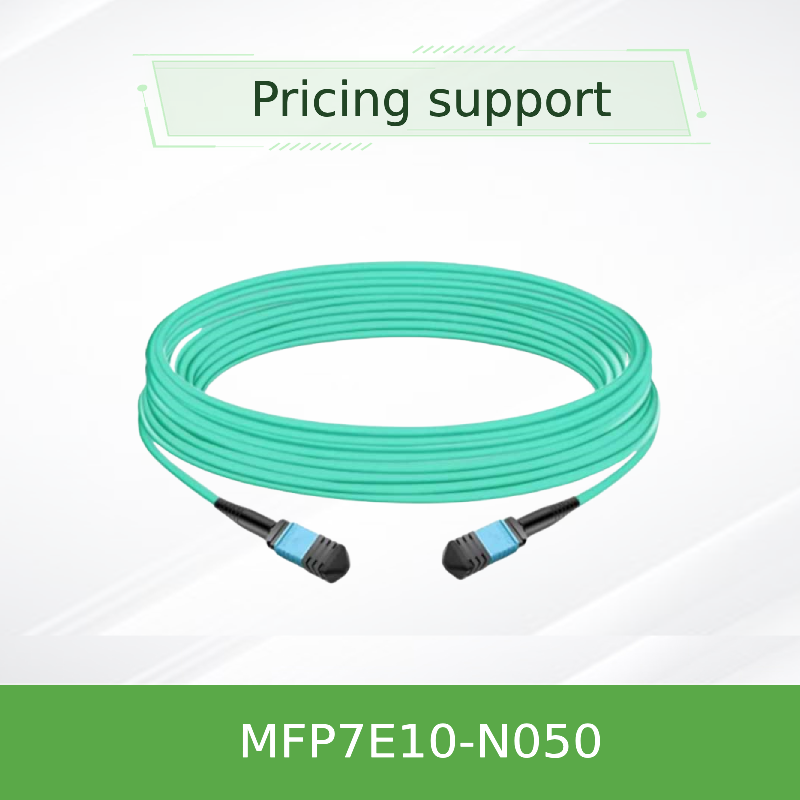

NVIDIA MFP7E10-N050 کابل فیبر مولتی مد MPO-12/APC 50m برای 400G/800G InfiniBand & Ethernet
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N050 (980-9I57Y-00N050) |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل: | MFP7E10-N050 | طول: | 50 متر |
|---|---|---|---|
| نوع فیبر: | چند حالته OM4 | اتصال دهنده ها: | MPO-12/APC (زن) |
| از دست دادن درج: | 0.37 db دسی بل | ضرر برگشتی: | 35 دسی بل |
| برجسته کردن: | کابل فیبر 50 متری NVIDIA MPO-12,کابل فیبر چند حالت برای InfiniBand,کابل فیبر نوری 400G اترنت |
||
توضیحات محصول
NVIDIA MFP7E10-N050 50m MPO-12/APC کابل فیبر چند حالت
کابل نوری غیرفعال 8 فیبر با عملکرد بالا با توپولوژی متقاطع نوع B که برای اتصال های بین المللی 400GbE / NDR InfiniBand و Ethernet طراحی شده است، پشتیبانی از گیرنده های OSFP و QSFP112 دو پورت.
مشخصات کلیدی
طول:50 متر (MFP7E10-N050)
نوع فیبر:مولتی مد OM4 (طول >30 متر)
کانکتور:MPO-12/APC ماده، 8 فیبر فعال
توپولوژی:کراس آور نوع B
ژاکت:Aqua LSZH / OFNR
مکس ریچ:50 متر (با 4 اتصال در پیوند)
پروتکل ها:InfiniBand، Ethernet، NVLink
خلاصه ی محصول
سری NVIDIA MFP7E10-Nxxx یک مجموعه کابل فیبر چند حالت منفعل با کانکتورهای MPO-12/APC است.اتصال فیزیکی با ضرر کم بین گیرنده های OSFP 800G دو پورت، یک پورت OSFP 400G و QSFP112 400G.
با یک پولیش زاویه 8 درجه، رابط APC بازتاب های عقب (≥35 dB از دست دادن بازگشت) را به حداقل می رساند تا یکپارچگی سیگنال را در پیوندهای PAM4 با سرعت بالا حفظ کند.کابل کاملا با Telcordia GR-1435 و IEC 61754-7 مطابقت دارد، و تحت کنترل کیفیت سختگیرانه برای اطمینان از قابلیت پلگ و پلی تولید می شود.
ویژگی های کلیدی
۸ الیاف فعال
4 خط در هر جهت برای انتقال 400G/800G
کانکتورهای MPO-12/APC
پوليش زاويه اي منعکس کننده هاي مضر پشت را از بين مي برد
سیم کشی متقاطع نوع B
نقشه برداری پین 1 تا پین 12 امکان اتصال مستقیم گیرنده به گیرنده را فراهم می کند
ژاکت انعطاف پذیر LSZH
کم دود، صفر هالوجن، رنگ آب، قطر 3.0 ± 0.2 میلی متر
حداکثر 50 متر
با دو پانل پیچ و چهار اتصال اتصال
پشتیبانی چند پروتکل
InfiniBand، Ethernet و NVLink برای استقرار آینده
تکنولوژی و طراحی
MFP7E10-N050 از فیبر OM4 چند حالت 50/125 μm استفاده می کند که برای طول >30 m بهینه شده است. کانکتور MPO دارای سوراخ های تراز است که برای اتصال دقیق نوری با پین های تراز گیرنده ترکیب می شوند.
8درجه ی انتهای APC بازتاب را کاهش می دهد.در حالی که کراس اوور (نوع B) pinout اطمینان حاصل می کند که لیزر فرستنده در خط 1 از یک انتهای با گیرنده در خط 12 از انتهای مخالف تراز - از بین بردن نیاز به یک آداپتور قطبی جداگانه.
کابل با کانکتورهای کم تلفات (IL ≤0.35 + 0.0004 × L dB) به پایان می رسد و 100٪ در کارخانه برای از دست دادن ورودی ، از دست دادن بازگشت و تداوم فیبر آزمایش می شود.
ماموریت های معمول
- کلید به کلید:اتصال سوئیچ های OSFP دو پورت در توپولوژی های برگ ستون فقرات در میان ردیف ها
- سوئیچ به آداپتور:سوئیچ های OSFP را به DPUهای ConnectX-7 یا BlueField-3 با گیرنده های QSFP112/OSFP متصل کنید
- سرور به سوئیچ:اتصال میان ردیف 400G/800G با چگالی بالا
- مرکز اطلاعات:پیوندهای کوتاه مدت بین قفسه های مجاور یا در یک ردیف
سازگاری
فرستنده ها:NVIDIA MMA4Z00-NS، MMA4Z00-NS400 (OSFP) ، MMA1Z00-NS400 (QSFP112)
پروتکل ها:InfiniBand (NDR) ، Ethernet (400GbE/800GbE) ، NVLink
نوع کانکتور:MPO-12/APC (زن) - با MPO-12/UPC سازگار نیست
بندر:OSFP دو پورت، OSFP تک پورت، QSFP112
مشخصات فنی
| پارامتر | ارزش / محدوده | یادداشت ها |
|---|---|---|
| شماره محصول | MFP7E10-N050 | طول 50 متر |
| تعداد فیبر | 8 (فعال) | 4 نفر به عنوان اعضای نیروی غیرفعال |
| نوع فیبر | مولتی مد OM4 | 50/125 μm |
| نوع کانکتور | MPO-12/APC (زنان) | IEC 61754-7 |
| ضایعات ورودی (IL) | ≤0.35 + 0.0004×L dB | L = طول در متر |
| خسارت بازده (RL) | ≥35 دبیل | پولیش APC |
| قطر کابل | 3.0 ± 0.2 میلی متر | گرد و انعطاف پذیر |
| حداقل شعاع خم | 30 میلی متر | هرجا که بخواين |
| مواد ژاکت | Aqua LSZH / OFNR | دود کم، هالوژن صفر |
| دمای کار | از 0 °C تا 70 °C | نگهداری: -40 تا 85 درجه سانتیگراد |
| توپولوژی | نوع B (crossover) | نقشه برداری پین 1 12 |
راهنمای انتخاب
| شماره سفارش بخش | طول | توضیحات |
|---|---|---|
| MFP7E10-N003 | 3 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N005 | 5 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N007 | 7 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N010 | 10 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N015 | 15 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N020 | 20 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N025 | 25 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N030 | 30 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N035 | 35 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N040 | ۴۰ متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
| MFP7E10-N050 | 50 متر | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC |
مزایای محصول
- صداقت سیگنال:پولیش APC و کراس اوور نوع B مشکلات انعکاس و قطبی شدن را کاهش می دهد
- مقرون به صرفهطراحی غیرفعال بدون مس بدون الکترونیک فعال، کاهش مصرف برق
- قابلیت اطمینان:انطباق GR-1435 و تست 100٪ کارخانه عملکرد ثابت را تضمین می کند
- انعطاف پذیری:ژاکت LSZH و شعاع کوچک خم راه را در قفسه های با تراکم بالا ساده می کند
- مقیاس پذیری:از پروتکل های سرعت بالا 400G/800G امروز و آینده پشتیبانی می کند
پرسش های مکرر
تفاوت بین MPO-12/APC و MPO-12/UPC چیست؟
APC (پالش زاویه ای) دارای زاویه 8 درجه است که بازتاب ها را کاهش می دهد، که برای سیگنال های PAM4 با سرعت بالا حیاتی است. UPC (پالش فوق تخت) به طور معمول برای پیوندهای با سرعت پایین استفاده می شود.از نظر مکانیکی با هم سازگار نیستند.
می تونم از این کابل با ترانسسیورهای 100G استفاده کنم؟
در حالی که کابل از 8 فیبر پشتیبانی می کند، برای برنامه های 400G / 800G بهینه شده است. برای 100G (4x25G-NRZ) کابل های MPO-12/UPC معمولا استفاده می شوند؛ لطفا سازگاری را با گیرنده خود بررسی کنید.
حداکثر فاصله توصیه شده برای N050 چیست؟
50 متر با دو پانل پچ و چهار اتصال کل اتصال. برای اتصال مستقیم بدون پانل پچ، دامنه معمولی تا 40 متر بسته به بودجه پیوند است.
کابل از NVLink پشتیبانی میکنه؟
بله، سری MFP7E10-Nxxx برای پشتیبانی از پروتکل های NVLink، InfiniBand و Ethernet طراحی شده است.
اقدامات احتیاطی
- نگه داشتن محافظ گرد و غبار تا زمان نصب برای جلوگیری از آلودگی
- همیشه هر دو کابل و اتصال گیرنده را با پاک کننده های درجه نوری قبل از جفت گیری تمیز کنید
- از خم کردن کابل کمتر از شعاع خم حداقل 30 میلی متر اجتناب کنید
- از اتصال کننده ها نکشید؛ برای کاهش فشار از جافت کشش یا کابل استفاده کنید
- در محیط خشک و تمیز در دمای ذخیره سازی -40 تا 85 درجه سانتیگراد نگهداری شود
لیست بررسی خریدار
- نوع کانکتور گیرنده (MPO-12/APC ماده) را بررسی کنید
- طول پیوند را تأیید کنید - 50 متر (MFP7E10-N050)
- نوع فیبر چک - OM4 مولتی مود (برای >30 m)
- تضمین قطب - نوع B مورد نیاز برای اتصال مستقیم
- ارزیابی مسیر کابل و فاصله شعاع خم
- مطابقت گیرنده را تأیید کنید (OSFP/QSFP112)
