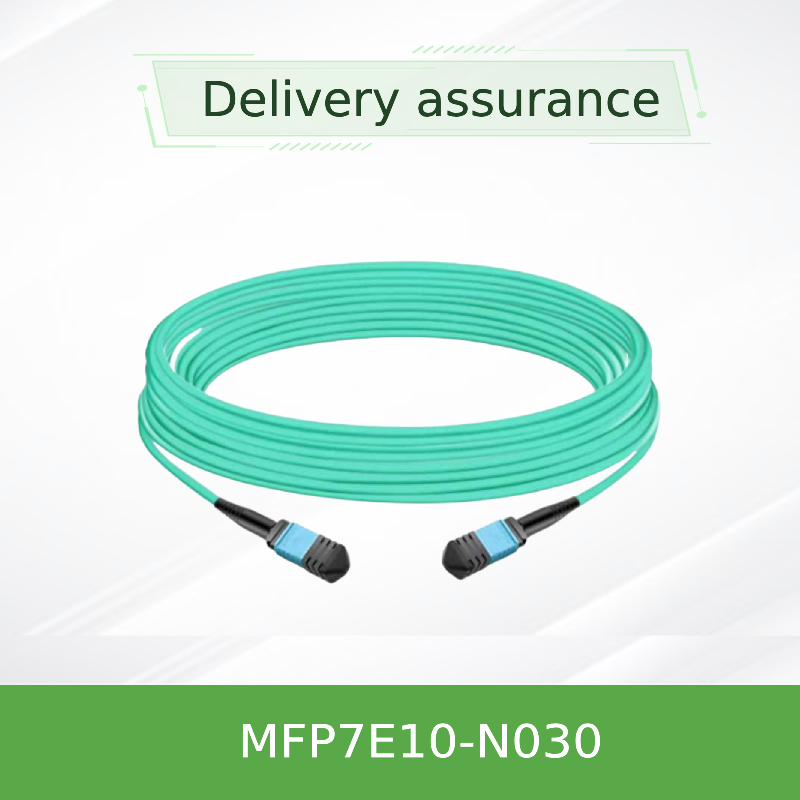

NVIDIA MFP7E10-N030 کابل فیبر نوری 30 متری MPO-12/APC
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N030 (980-9I557-00N030) |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل: | MFP7E10-N030 | طول: | 30 متر |
|---|---|---|---|
| نوع فیبر: | چند حالته OM4 | اتصال دهنده ها: | MPO-12/APC (زن) |
| از دست دادن درج: | 0.362 dB | ضرر برگشتی: | 35 دسی بل |
| برجسته کردن: | کابل فیبر نوری چند حالت NVIDIA MPO-12,کابل فیبر 30 متری MPO-12 APC,کابل فیبر چند حالت 30 متری NVIDIA |
||
توضیحات محصول
NVIDIA MFP7E10-N030 کابل فیبر نوری 30 متری MPO-12/APC
NVIDIA MFP7E10-N030- 30 متری MPO-12/APC به MPO-12/APC کابل فیبر چند حالت، نوع-B کراس اوور، OM4 (50/125 μm). طراحی شده برای 400G / 800G InfiniBand و پیوندهای اترنت بین OSFP دو پورت، OSFP تک پورت،و گیرنده های QSFP112. از دست دادن ورودی کم، جاکت LSZH / OFNR، پشتیبانی از 50 متر با پانل های پچ.
خلاصه ی محصول
کابل نوری منفعل سری NVIDIA MFP7E10-Nxxx برای اتصالات متقابل مرکز داده با چگالی بالا طراحی شده است.MFP7E10-N030(30m) از 8 فیبر فعال در یک کانکتور 12 فایبر MPO-12/APC استفاده می کند، با 4 فیبر که به عنوان اعضای قدرت عمل می کنند.تضمین یکپارچگی سیگنال برای پروتکل های با سرعت بالا.
اين کابل يهنوع Bمجموعه، تراز کانال فرستادن 1 در یک انتهای به دریافت کانال 12 در انتهای مخالف مهم برای جفت گیری مستقیم گیرنده بدون مدیریت قطبی اضافی.از هر دو محیط InfiniBand (NDR) و Ethernet (400GbE/800GbE) پشتیبانی می کند.
ویژگی های کلیدی
اپتیک و فیزیک
- فیبر چند حالت OM4 50/125 μm (طول >30 m)
- کانکتورهای زنانه MPO‐12/APC، پوسته سبز
- 8 فیبر فعال / 4 فیبر غیرفعال (عضوی قوی)
- قطب متقاطع نوع B
- ژاکت Aqua LSZH / OFNR، قطر 3.0 ± 0.2 mm
عملکرد و انطباق
- از دست دادن ورودی ≤ 0.35 + 0.0004 * L (dB) ؛ برای 30m: ≤ 0.362 dB
- از دست دادن بازگشت ≥ 35 دبیل
- کمترین شعاع خم: 30 میلی متر (در هر نقطه از کابل)
- دمای کار: 0 تا 70 درجه سانتیگراد
- Telcordia GR-1435، IEC 61754-7، ANSI/TIA-604-5
تکنولوژی
سطح انتخابی APC (Angled Physical Contact) با یک پولیش 8 درجه برای پیوندهای نوری با سرعت بالا بسیار مهم است: آن بازتاب های داخلی را از لیزر گیرنده منحرف می کند،کاهش تحریف سیگنال و خطاهای بیت. کابلغیرفعالو شامل هیچ الکترونیک فعال نیست، که تاخیر کم و قابلیت اطمینان بالا را تضمین می کند.پین های تراز MPO-12 (در گیرنده) با سوراخ های تراز در کانکتور کابل برای اتصال دقیق نوری مطابقت دارند.
NVIDIA MFP7E10‐Nxxx را برای پیوندهایی که شامل حداکثر دو پنل پچ نوری (در مجموع 4 اتصال دهنده اتصال) در حالی که حداکثر 50 متر را حفظ می کند، مشخص می کند.
ماموریت های معمول
- سوئیچ به سوئیچاتصال سوئیچ های OSFP 800G دو پورت در پارچه های برگ ستون فقرات.
- سوئیچ به آداپتور:اتصال سوئیچ های OSFP به DPUهای ConnectX‐7 یا BlueField‐3 با استفاده از ترانسسیورهای OSFP یا QSFP112.
- شکستن 400G/800G:استفاده می شود با دو پورت OSFP ترانسیور (به عنوان مثال، MMA4Z00-NS) برای حمایت از دو 4 کانال 400G لینک.
- خوشه های هوش مصنوعی و HPC که نیاز به اتصال GPU به GPU با تاخیر پایین و پهنای باند بالا دارند.
سازگاری
MFP7E10-N030 با فرستنده های NVIDIA سازگار است که شامل:
- OSFP دو پورت:MMA4Z00-NS (800G DR8) برای سوئیچ های InfiniBand/Ethernet
- OSFP تک پورت:MMA4Z00-NS400 (400G) برای آداپتورهای ConnectX-7
- QSFP112:MMA1Z00-NS400 (400G) برای DPU های BlueField-3
- همچنین از پروتکل های 400GbE / NDR InfiniBand و NVLink پشتیبانی می کند.
مهم: کانکتورهای MPO‐12/APCنهسازگار با کانکتورهای MPO- 12 / UPC (شکل آبی). با فرستنده های 100G / 200G که از UPC استفاده می کنند مخلوط نکنید.
مشخصات
| پارامتر | ارزش |
|---|---|
| مدل | MFP7E10-N030 |
| طول | 30 متری (تواریخ: +2% * L / -0) |
| نوع فیبر | مولتی مد OM4 (50/125 μm) برای طول >30 m ؛ OM3 برای ≤30 m |
| نوع کانکتور | زنانه MPO‐12/APC به زنانه MPO‐12/APC، صدف سبز |
| فیبر فعال | 8 (4 Tx، 4 Rx) |
| قطب گرایی | نوع B |
| از دست دادن ورودی (حداکثر) | ≤ 0.35 + 0.0004 * L (dB) → 0.362 dB @ 30m |
| ضایعات بازده (دقیقه) | ≥ 35 دی بی |
| قطر کابل | 3.0 ± 0.2 میلی متر |
| شعاع خم شدن دقیقه ای | 30 میلی متر (در هر نقطه از کابل) |
| ژاکت | آکو، LSZH / OFNR |
| دمای کار | از 0 °C تا 70 °C |
| دمای ذخیره سازی | -40 °C تا 85 °C |
| رطوبت (غیر فشرده سازی) | 10٪ ٪ 85٪ RH |
| استانداردها | GR‐1435، IEC 61754‐7، ANSI/TIA‐604‐5 |
راهنمای انتخاب
| شماره سفارش بخش | توضیحات | طول |
|---|---|---|
| MFP7E10-N003 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 3 متر |
| MFP7E10-N005 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 5 متر |
| MFP7E10-N007 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 7 متر |
| MFP7E10-N010 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 10 متر |
| MFP7E10-N015 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 15 متر |
| MFP7E10-N020 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 20 متر |
| MFP7E10-N025 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 25 متر |
| MFP7E10-N030 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 30 متر |
| MFP7E10-N035 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 35 متر |
| MFP7E10-N040 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | ۴۰ متر |
| MFP7E10-N050 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 50 متر |
مزایا
- خسارت کم و بازده بالا:سیگنال های نوری تمیز برای 400G/800G PAM4 را تضمین می کند.
- پولیش APC:بازتاب ها را به حداقل می رساند، که برای NDR InfiniBand و 800G Ethernet بسیار مهم است.
- کراس اوور نوع B:تسهیلات جفت گیری مستقیم گیرنده؛ نیازی به آداپتورهای معکوس قطبی نیست.
- لباس LSZH/OFNR:کم دود و ضد شعله، مناسب برای فضاهای کامل و بالا.
- NVIDIA واجد شرایط:آزمایش شده و برای خانواده های Switch ConnectX‐7، BlueField‐3 و Spectrum توصیه شده است.
خدمات و پشتیبانی
گروه استارزورج هنگ کنگ تحویل جهانی، پشتیبانی چند زبانی و تخصص فنی برای راه حل های شبکه NVIDIA را فراهم می کند. تیم ما در برنامه ریزی استقرار، تأیید سازگاری،و پشتیبانی پس از فروشبا گروه فروش ما تماس بگيريد تا در مورد قيمت حجم و طول سفارشي سوال بپرسيد
پرسش های مکرر
آیا این کابل با فرستنده های QSFP112 سازگار است؟
بله، هنگامی که با گیرنده مناسب NVIDIA QSFP112 400G (به عنوان مثال، MMA1Z00-NS400) در سمت آداپتور استفاده می شود.
آیا می توانم از این با کانکتورهای MPO- 12 / UPC استفاده کنم؟
شماره MPO‐12/APC (شکل سبز) از نظر مکانیکی یا نوری با MPO‐12/UPC (شکل آبی) سازگار نیست. استفاده از آنها در کنار هم می تواند به سطوح انتهای اتصال آسیب برساند.
حداکثر طول کابل 30 متری چقدر است؟
خود کابل 30 متر است، اما پیوند کلی می تواند تا 50 متر را پشتیبانی کند اگر شامل دو پانل پچ (۴ اتصال اتصال) با بودجه مناسب از دست رفته باشد.
کابل به ESD حساسه؟
نه، کابل قطعات رسانا ندارد. با این حال، احتیاط های استاندارد ESD در هنگام استفاده از فرستنده ها اعمال می شود.
اقدامات احتیاطی
- برای جلوگیری از آلودگی، پوشش گرد و غبار را روی کانکتورها تا زمان نصب نگه دارید.
- قبل از جفت شدن، هر دو کانکتور کابل و گیرنده را با استفاده از پاک کننده کانکتور نوری تمیز کنید.
- از خم کردن کابل کمتر از شعاع خم 30 میلی متر اجتناب کنید.
- در معرض مایعات قرار ندهید و یا خارج از محدوده دمای نامی کار نکنید.
- هنگام عدم استفاده بین -40 °C و 85 °C نگهداری شود.
معرفی شرکت
شرکت هنگ کنگ Starsurge Group Co.یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است. در سال 2008 تاسیس شد، ما به مشتریان در سراسر جهان با محصولات از جمله سوئیچ های شبکه، NIC ها،نقاط دسترسی بی سیم، کنترل کننده ها، کابل ها و تجهیزات مرتبط شبکه.
با پشتیبانی از یک تیم فروش و فنی با تجربه، Starsurge از صنایع مانند دولت، مراقبت های بهداشتی، تولید، آموزش، امور مالی و شرکت پشتیبانی می کند. ما راه حل های IoT را ارائه می دهیم،سیستم های مدیریت شبکه، توسعه نرم افزار سفارشی، پشتیبانی چند زبانی و تحویل جهانی. با یک رویکرد مشتری اول، ما بر کیفیت قابل اعتماد، خدمات پاسخگو،و راه حل های سفارشی که به مشتریان کمک می کند تازیرساخت شبکه قابل مقیاس و قابل اعتماد.
یک نگاه به حقایق کلیدی
کانکتور و قطبيت:ماده ی ماده ی MPO‐12/APC، نوع B، پوسته ی سبز
فیبر و طول:مولتی مد OM4، 30 m (98 ft) ، 8 فیبر فعال
عملکرد نوری:IL ≤ 0.362 dB، RL ≥ 35 dB
انطباقGR‐1435، IEC 61754‐7، OFNR/LSZH
ماتریس سازگاری
| فرستنده / دستگاه | نوع پورت | سازگار |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP دو پورت | آره |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (یک پورت) | آره |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | آره |
| ConnectX‐7 / BlueField‐3 | OSFP / QSFP112 | آره |
| فرستنده های MPO‐12/UPC (100G/200G) | MPO‐12/UPC | نه (پلیش متفاوت) |
لیست بررسی خریدار
- نوع پورت گیرنده را تایید کنید: OSFP، OSFP دو پورت یا QSFP112
- بررسی پولیش کانکتور: MPO‐12/APC (پوش سبز) در مقابل UPC (پوش آبی)
- بررسی طول کابل مورد نیاز: MFP7E10-N030 30 متر
- نوع فیبر را تضمین کنید: multimode OM4 برای طول >30m، OM3 برای کوتاه تر
- برنامه مدیریت کابل: حداقل شعاع خم 30 میلی متر
- در نظر گرفتن از دست دادن ورودی پنل پچ اگر در پیوندهای طولانی استفاده می شود
