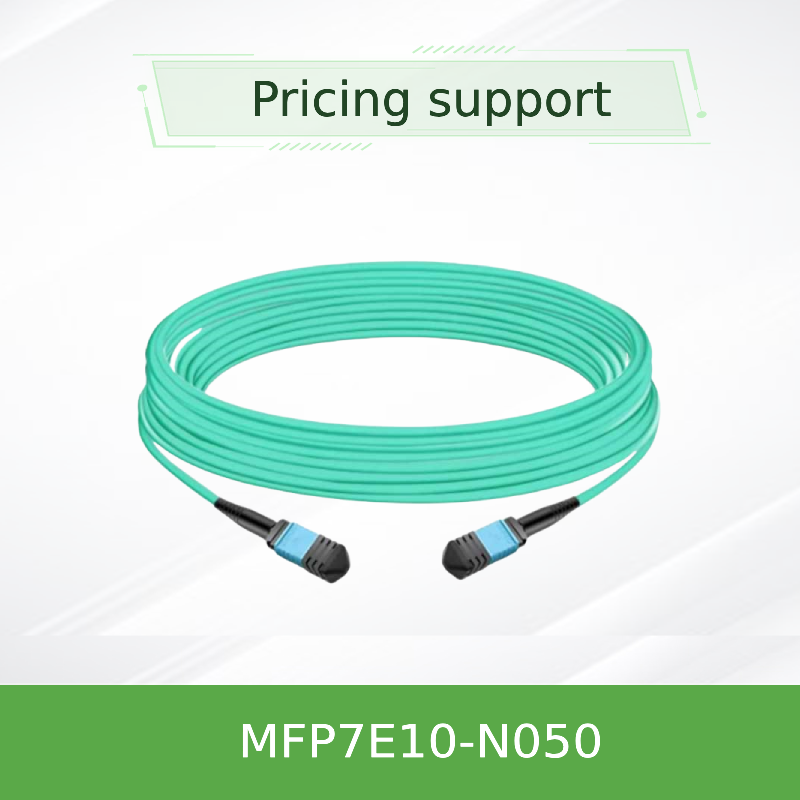

کابل نوری 50 متری NVIDIA MFP7E10-N050 MPO-12/APC برای فرستنده-گیرنده‌های ConnectX-7 / BlueField-3 و OSFP/QSFP112
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N050 (980-9I57Y-00N050) |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل: | MFP7E10-N050 | طول: | 50 متر |
|---|---|---|---|
| نوع فیبر: | چند حالته OM4 | اتصال دهنده ها: | MPO-12/APC (زن) |
| از دست دادن درج: | 0.37 db دسی بل | ضرر برگشتی: | 35 دسی بل |
| برجسته کردن: | کابل نوری 50 متری NVIDIA MPO-12,کابل نوری NVIDIA ConnectX-7,کابل فرستنده-گیرنده OSFP QSFP112 |
||
توضیحات محصول
کابل نوری NVIDIA MFP7E10-N050 MPO-12/APC
50 متر MPO-12/APC به MPO-12/APC کابل فیبر چند حالت، نوع B کراس اوور، OM4 (50/125 μm). طراحی شده برای 400G / 800G InfiniBand و پیوندهای اترنت بین OSFP دو پورت، OSFP تک پورت،و گیرنده های QSFP112.
خلاصه ی محصول
کابل نوری منفعل سری NVIDIA MFP7E10-Nxxx برای اتصالات متقابل مرکز داده با چگالی بالا طراحی شده است. MFP7E10-N050 (50m) از 8 فیبر فعال در یک کانکتور 12 فیبر MPO / 12 / APC استفاده می کند.با 4 فیبر که به عنوان اعضای قدرت عمل می کنندپولیش زاویه 8 درجه (APC) بازتاب ها را به حداقل می رساند و یکپارچگی سیگنال را برای پروتکل های با سرعت بالا تضمین می کند.
این کابل یک مجموعه متقاطع نوع B است،هماهنگی کانال ارسال 1 در یک انتهای به دریافت کانال 12 در انتهای مخالف ◄ برای جفت گیری مستقیم گیرنده بدون مدیریت قطبی اضافی حیاتی استاین سیستم از محیط های InfiniBand (NDR) و Ethernet (400GbE/800GbE) پشتیبانی می کند.
ویژگی های کلیدی
اپتیک و فیزیک
- فیبر چند حالت OM4 50/125 μm (طول >30 m)
- کانکتورهای زنانه MPO‐12/APC، پوسته سبز
- 8 فیبر فعال / 4 فیبر غیرفعال (عضوی قوی)
- قطب متقاطع نوع B
- ژاکت Aqua LSZH / OFNR، قطر 3.0 ± 0.2 mm
عملکرد و انطباق
- از دست دادن ورودی ≤ 0.35 + 0.0004 × L (dB) ؛ برای 50m: ≤ 0.370 dB
- از دست دادن بازگشت ≥ 35 دبیل
- کمترین شعاع خم: 30 میلی متر (در هر نقطه از کابل)
- دمای کار: 0 تا 70 درجه سانتیگراد
- Telcordia GR-1435، IEC 61754-7، ANSI/TIA-604-5
تکنولوژی
سطح انتخابی APC (Angled Physical Contact) با یک پولیش 8 درجه برای پیوندهای نوری با سرعت بالا بسیار مهم است: آن بازتاب های داخلی را از لیزر گیرنده منحرف می کند،کاهش تحریف سیگنال و خطاهای بیتاین کابل غیرفعال است و شامل هیچ الکترونیک فعال نیست، که تاخیر کم و قابلیت اطمینان بالا را تضمین می کند.
NVIDIA specifies the MFP7E10‑Nxxx for links that include up to two optical patch panels (total 4 connector junctions) while maintaining the 50‑meter maximum reach—the MFP7E10‑N050 is the maximum length supported under these conditions.
ماموریت های معمول
- سوئیچ به سوئیچاتصال سوئیچ های OSFP 800G دو پورت در پارچه های برگ ستون فقرات در مسافت های طولانی تر.
- سوئیچ به آداپتور:اتصال سوئیچ های OSFP به DPUهای ConnectX‐7 یا BlueField‐3 با استفاده از ترانسسیورهای OSFP یا QSFP112.
- شکستن 400G/800G:استفاده می شود با دو پورت OSFP ترانسیور برای حمایت از دو 4 کانال 400G لینک.
- خوشه های هوش مصنوعی و HPC که نیاز به اتصال GPU به GPU با طول باند بالا و تاخیر کم در میان استوانه ها دارند.
سازگاری
MFP7E10-N050 با فرستنده های NVIDIA سازگار است که شامل:
- OSFP دو پورت:MMA4Z00-NS (800G DR8) برای سوئیچ های InfiniBand/Ethernet
- OSFP تک پورت:MMA4Z00-NS400 (400G) برای آداپتورهای ConnectX-7
- QSFP112:MMA1Z00-NS400 (400G) برای DPU های BlueField-3
- همچنین از پروتکل های 400GbE / NDR InfiniBand و NVLink پشتیبانی می کند.
مهم: کانکتورهای MPO- 12 / APC با کانکتورهای MPO- 12 / UPC سازگار نیستند. با فرستنده های 100G / 200G که از UPC استفاده می کنند مخلوط نشوید.
مشخصات
| پارامتر | ارزش |
|---|---|
| مدل | MFP7E10-N050 |
| طول | 50 متر (تواریخ: +2% × L / -0) |
| نوع فیبر | مولتی مد OM4 (50/125 μm) برای طول >30 m |
| نوع کانکتور | زنانه MPO‐12/APC به زنانه MPO‐12/APC، صدف سبز |
| فیبر فعال | 8 (4 Tx، 4 Rx) |
| قطب گرایی | نوع B |
| از دست دادن ورودی (حداکثر) | ≤ 0.35 + 0.0004 × L (dB) → 0.370 dB @ 50m |
| ضایعات بازده (دقیقه) | ≥ 35 دی بی |
| قطر کابل | 3.0 ± 0.2 میلی متر |
| شعاع خم شدن دقیقه ای | 30 میلی متر (در هر نقطه از کابل) |
| ژاکت | آکو، LSZH / OFNR |
| دمای کار | از 0 °C تا 70 °C |
| دمای ذخیره سازی | -40 °C تا 85 °C |
| رطوبت (غیر فشرده سازی) | 10٪ تا 85٪ RH |
| استانداردها | GR‐1435، IEC 61754‐7، ANSI/TIA‐604‐5 |
راهنمای انتخاب
| شماره سفارش بخش | توضیحات | طول |
|---|---|---|
| MFP7E10-N003 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 3 متر |
| MFP7E10-N005 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 5 متر |
| MFP7E10-N007 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 7 متر |
| MFP7E10-N010 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 10 متر |
| MFP7E10-N015 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 15 متر |
| MFP7E10-N020 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 20 متر |
| MFP7E10-N025 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 25 متر |
| MFP7E10-N030 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 30 متر |
| MFP7E10-N035 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 35 متر |
| MFP7E10-N040 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | ۴۰ متر |
| MFP7E10-N050 | کابل فیبر غیر فعال NVIDIA، MMF، MPO12 APC به MPO12 APC | 50 متر |
مزایا
- خسارت کم و بازده بالا:سیگنال های نوری تمیز برای 400G/800G PAM4 را تضمین می کند.
- پولیش APC:بازتاب ها را به حداقل می رساند، که برای NDR InfiniBand و 800G Ethernet بسیار مهم است.
- کراس اوور نوع B:تسهیلات جفت گیری مستقیم گیرنده؛ نیازی به آداپتورهای معکوس قطبی نیست.
- لباس LSZH/OFNR:کم دود و ضد شعله، مناسب برای فضاهای کامل و بالا.
- NVIDIA واجد شرایط:آزمایش شده و برای خانواده های Switch ConnectX‐7، BlueField‐3 و Spectrum توصیه شده است.
- حداکثر دسترسی:طول 50 متر حداکثر پشتیبانی شده با دو پانل پچ (4 اتصال دهنده) بر اساس مشخصات NVIDIA است.
پرسش های مکرر
آیا این کابل با فرستنده های QSFP112 سازگار است؟
بله، هنگامی که با گیرنده مناسب NVIDIA QSFP112 400G (به عنوان مثال، MMA1Z00-NS400) در سمت آداپتور استفاده می شود.
آیا می توانم از این با کانکتورهای MPO- 12 / UPC استفاده کنم؟
شماره MPO‐12/APC (شکل سبز) از نظر مکانیکی یا نوری با MPO‐12/UPC (شکل آبی) سازگار نیست. استفاده از آنها در کنار هم می تواند به سطوح انتهای اتصال آسیب برساند.
50 متري حداکثر فاصله اين کابل هست؟
بله، بر اساس مشخصات NVIDIA، MFP7E10-N050 طولانی ترین نوع این سری است که از حداکثر 50 متر طول کل لینک پشتیبانی می کند، زمانی که شامل دو پانل پچ نوری (۴ اتصال دهنده) می شود.
کابل به ESD حساسه؟
نه، کابل قطعات رسانا ندارد. با این حال، احتیاط های استاندارد ESD در هنگام استفاده از فرستنده ها اعمال می شود.
اقدامات احتیاطی
- برای جلوگیری از آلودگی، پوشش گرد و غبار را روی کانکتورها تا زمان نصب نگه دارید.
- قبل از جفت شدن، هر دو کانکتور کابل و گیرنده را با استفاده از پاک کننده کانکتور نوری تمیز کنید.
- از خم کردن کابل کمتر از شعاع خم 30 میلی متر اجتناب کنید.
- در معرض مایعات قرار ندهید و یا خارج از محدوده دمای نامی کار نکنید.
- هنگام عدم استفاده بین -40 °C و 85 °C نگهداری شود.
معرفی شرکت
شرکت هنگ کنگ Starsurge Group Co.یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است. در سال 2008 تاسیس شد، ما به مشتریان در سراسر جهان با محصولات از جمله سوئیچ های شبکه، NIC ها،نقاط دسترسی بی سیم، کنترل کننده ها، کابل ها و تجهیزات مرتبط شبکه.
با پشتیبانی از یک تیم فروش و فنی با تجربه، Starsurge از صنایع مانند دولت، مراقبت های بهداشتی، تولید، آموزش، امور مالی و شرکت پشتیبانی می کند. ما راه حل های IoT را ارائه می دهیم،سیستم های مدیریت شبکه، توسعه نرم افزار سفارشی، پشتیبانی چند زبانی و تحویل جهانی.
یک نگاه به حقایق کلیدی
کانکتور و قطبيت:ماده ی ماده ی MPO‐12/APC، نوع B، پوسته ی سبز
فیبر و طول:مولتی مد OM4، 50 متر (164 فوت) ، 8 فیبر فعال
عملکرد نوری:IL ≤ 0.370 dB، RL ≥ 35 dB
انطباقGR‐1435، IEC 61754‐7، OFNR/LSZH
ماتریس سازگاری
| فرستنده / دستگاه | نوع پورت | سازگار |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP دو پورت | آره |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (یک پورت) | آره |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | آره |
| ConnectX‐7 / BlueField‐3 | OSFP / QSFP112 | آره |
| فرستنده های MPO‐12/UPC (100G/200G) | MPO‐12/UPC | نه (پلیش متفاوت) |
لیست بررسی خریدار
- نوع پورت گیرنده را تایید کنید: OSFP، OSFP دو پورت یا QSFP112
- بررسی پولیش کانکتور: MPO‐12/APC (پوش سبز) در مقابل UPC (پوش آبی)
- طول کابل مورد نیاز را بررسی کنید: MFP7E10-N050 50 متر است
- نوع فیبر را تضمین کنید: multimode OM4 برای طول >30m
- برنامه مدیریت کابل: حداقل شعاع خم 30 میلی متر
- در نظر گرفتن از دست دادن ورودی پنل پچ: حداکثر 4 اتصال اتصال مجاز است
