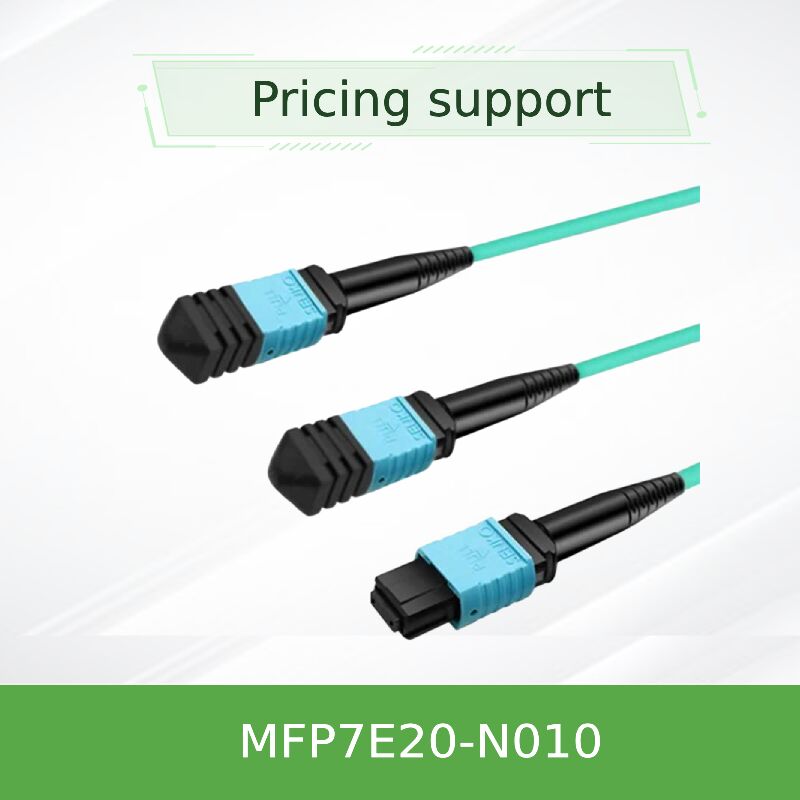

کابل تقسیم کننده فیبر پسیو NVIDIA MFP7E20-N010 به طول ۱۰ متر | MPO-12/APC به ۲xMPO-12/APC برای InfiniBand 400G/800G
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E20-N010 |
| مدرک: | MFP7E20-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MFP7E20-N010 | شکل مواد: | سیم گرد |
|---|---|---|---|
| قدرت کششی مجاز: | 1000N <10000N | گواهی: | RoHS, CE, ISO9001, VDE, CCC |
| مواد غلاف: | پی وی سی | طول: | 10 متر |
| نرخ داده: | 400 گیگابایت در ثانیه | مبدا: | هند / اسرائیل / چین |
| برجسته کردن: | کابل تقسیم کننده فیبر پسیو NVIDIA به طول ۱۰ متر,کابل InfiniBand MPO-12 APC 400G,تقسیم کننده NVIDIA MPO-12 با گارانتی,MPO-12 APC 400G InfiniBand cable,NVIDIA MPO-12 splitter with warranty |
||
توضیحات محصول
کابل اسپلیتر نوری NVIDIA MFP7E20-N010 10 متری
MPO-12/APC به دوگانه MPO-12/APC | 8 فیبر چند حالته برای 400G/800G InfiniBand و اترنت
NVIDIA MFP7E20-N010 یک کابل اسپلیتر فیبر پسیو با مهندسی دقیق است که برای محیطهای دیتاسنتر با تراکم بالا 400 گیگابیت بر ثانیه و 800 گیگابیت بر ثانیه طراحی شده است. این کابل اتصال یکپارچه را از فرستنده و گیرندههای دوقلو OSFP به فرستنده و گیرندههای دوگانه 400 گیگابیت بر ثانیه OSFP یا QSFP112 فراهم میکند و از برنامههای کاربردی NDR InfiniBand و 400GbE با برد 10 متر پشتیبانی میکند.
نکات کلیدی در یک نگاه
| شماره محصول | MFP7E20-N010 |
| طول کابل | 10 متر (32.8 فوت) |
| نوع کانکتور | 1x MPO-12/APC (مادگی) به 2x MPO-12/APC (مادگی) |
| نوع فیبر | 8 فیبر چند حالته 50/125 میکرومتر (OM3 برای کمتر یا مساوی 30 متر، OM4 برای بیشتر از 30 متر) |
| کاربرد | اسپلیت کردن OSFP دوقلو (800G) به دوگانه OSFP/QSFP112 400G |
| رتبه بندی ژاکت | LSZH (دود کم، هالوژن صفر) / OFNR، آبی |
مرور کلی محصول
NVIDIA MFP7E20-N010 بخشی از خانواده کابلهای اسپلیتر نوری پسیو سری MFP7E20 است که به طور خاص برای شبکههای نسل بعدی InfiniBand NDR و 400G Ethernet مهندسی شده است. این کابل 10 متری دارای پیکربندی فناوت 1:2 است که یک کانکتور MPO-12/APC را به دو کانکتور MPO-12/APC تبدیل میکند و به فرستندهها و گیرندههای دوقلو OSFP (800 گیگابیت بر ثانیه) اجازه میدهد تا به دو فرستنده و گیرنده مجزا 400 گیگابیت بر ثانیه (OSFP یا QSFP112) در آداپتورهای ConnectX-7 یا DPUهای BlueField-3 متصل شوند.
این کابل با استفاده از 8 فیبر فعال (4 فرستنده، 4 گیرنده) با سیمکشی متقاطع نوع B، نگاشت صحیح کانالها (پین 1 → پین 12) را برای یکپارچگی سیگنال بهینه تضمین میکند. پولیش تماس فیزیکی زاویهدار (APC) (زاویه 8 درجه) بازتاب نوری را به حداقل میرساند، که برای طرحهای مدولاسیون PAM4 پرسرعت مورد استفاده در انتقال 200 گیگابیت بر ثانیه در هر کانال حیاتی است.
ویژگیهای کلیدی
- طراحی اسپلیتر فناوت 1:2: تبدیل یک OSFP دوقلو (800G) به دو لینک مستقل 400G.
- کانکتورهای MPO-12/APC: پولیش زاویهدار (8 درجه) بازتاب را برای کیفیت سیگنال برتر در لینکهای نوری پرسرعت کاهش میدهد.
- سیمکشی متقاطع نوع B: همترازی صحیح کانالها (پین 1 به پین 12) را بر اساس تخصیص کانال نوری فرستنده و گیرنده تضمین میکند.
- 8 فیبر فعال: 4 فیبر برای فرستنده، 4 فیبر برای گیرنده؛ 4 فیبر غیرفعال به عنوان اعضای استحکام عمل میکنند.
- ساختار با دوام بالا: ژاکت گرد انعطافپذیر LSZH با قفل فشاری برای نصب و جدا کردن آسان.
- انطباق با استانداردها: مطابق با استانداردهای IEC 61754-7، GR-1435 و Telcordia برای قابلیت اطمینان.
- مستقل از پروتکل: از پروتکلهای InfiniBand NDR/HDR، Ethernet 400GbE و NVLink پشتیبانی میکند.
فناوری نوری و یکپارچگی سیگنال
MFP7E20-N010 از کانکتورهای MPO-12/APC با سطح انتهایی زاویهدار 8 درجه استفاده میکند. این پولیش دقیق، افت بازگشت نوری (بزرگتر یا مساوی 35 دسیبل) را به طور قابل توجهی کاهش میدهد و از اعوجاج سیگنال ناشی از ورود نور منعکس شده به منبع لیزر جلوگیری میکند. این امر به ویژه برای مدولاسیون PAM4 که در انتقال 200 گیگابیت بر ثانیه در هر کانال استفاده میشود، که در آن نسبت سیگنال به نویز بسیار مهم است، حیاتی است.
طرح متقاطع نوع B تضمین میکند که فیبر فرستنده از کانال 1 در سمت سوئیچ با آشکارساز نوری گیرنده در کانال 12 سمت آداپتور همتراز میشود و نگاشت کانال نوری مناسب را در سراسر لینک حفظ میکند.
افت درج (Insertion Loss): کوچکتر یا مساوی 0.35 + 0.0004 x L (dB) که در آن L = طول بر حسب متر است، عملکرد قابل پیشبینی را در فاصله 10 متری تضمین میکند.
استقرار معمول
- اتصالات Leaf-Spine: اتصال سوئیچهای NVIDIA Quantum-2 (با OSFP دوقلو) به گرههای محاسباتی با آداپتورهای ConnectX-7.
- خوشههای آموزش هوش مصنوعی: اتصال پورتهای سوئیچ 800G به رابطهای سرور GPU دوگانه 400G.
- سیستمهای ذخیرهسازی: اتصال ذخیرهسازی پرسرعت با DPUهای BlueField-3.
- بالای رک دیتاسنتر: فناوت از سوئیچهای هسته با تراکم بالا به چندین سوئیچ ToR یا سرور.
- محیطهای چند پروتکلی: فابریکهای ترکیبی InfiniBand و اترنت با استفاده از فرستندهها و گیرندههای سازگار.
سازگاری و جفتسازی فرستنده و گیرنده
MFP7E20-N010 برای کار با مجموعه فرستندهها و گیرندههای نوری پرسرعت NVIDIA طراحی شده است:
| پایان | فرستندهها و گیرندههای سازگار | کاربرد |
|---|---|---|
| پایان MPO-12/APC تکی | MMA4Z00-NS (OSFP دوقلو DR8) | سمت سوئیچ (800G) |
| پایانهای MPO-12/APC دوگانه | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | سمت آداپتور (هر کدام 400G) |
توجه: هر دو پورت در یک فرستنده و گیرنده OSFP دوقلو باید از نوع کابل یکسان استفاده کنند (هر دو اسپلیتر یا هر دو مستقیم). اختلاط مجاز نیست.
ماتریس سازگاری
| پلتفرم | سازگاری |
|---|---|
| سری NVIDIA Quantum-2 QM9700/QM9790 | ✓ بله (با فرستندهها و گیرندههای OSFP دوقلو) |
| آداپتورهای NVIDIA ConnectX-7 | ✓ بله (با قفسههای OSFP یا QSFP112) |
| DPUهای NVIDIA BlueField-3 | ✓ بله (با فرستندهها و گیرندههای مناسب) |
| سوئیچهای 400G شخص ثالث | ✓ هنگام استفاده از فرستندهها و گیرندههای OSFP/QSFP112 400G سازگار |
مشخصات فنی
| دسته بندی | جزئیات |
|---|---|
| شماره قطعه | MFP7E20-N010 |
| توضیحات | کابل فیبر پسیو NVIDIA، MMF، MPO-12/APC به 2x MPO-12/APC، 10 متر |
| نوع کانکتور | MPO-12/APC مادگی (هر دو انتها)، پوسته سبز |
| تعداد فیبر | 8 فیبر فعال (4 فرستنده، 4 گیرنده) + 4 عضو استحکام غیرفعال |
| نوع فیبر | چند حالته 50/125 میکرومتر (OM3 برای کمتر یا مساوی 30 متر، OM4 برای بیشتر از 30 متر) |
| طول کابل | 10 متر (تلرانس: +0.1/-0 متر) |
| قطر کابل | 3.0 ± 0.2 میلی متر |
| حداقل شعاع خمش | 30 میلی متر (در هر نقطه از کابل) |
| جنس ژاکت | LSZH (دود کم، هالوژن صفر)، OFNR، رنگ آبی |
| افت درج (IL) | کوچکتر یا مساوی 0.35 + 0.0004 x L دسیبل (L=طول بر حسب متر) |
| افت بازگشت (RL) | بزرگتر یا مساوی 35 دسیبل |
| توپولوژی سیمکشی | متقاطع (نوع B) |
| دمای عملیاتی | 0 درجه سانتیگراد تا 70 درجه سانتیگراد |
| دمای ذخیره سازی | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| رطوبت (عملیاتی) | 10% تا 85% RH (غیر متراکم) |
| انطباق با مقررات | IEC 61754-7، GR-1435، RoHS، CB، cTUVus، CE |
| کلاس ایمنی لیزر | کلاس I (IEC 60825-1، 21 CFR 1040) |
| انطباق EMC | CE، FCC کلاس A، ICES، RCM، VCCI |
راهنمای انتخاب: گزینههای طول سری MFP7E20
| شماره قطعه | طول | مورد استفاده معمول |
|---|---|---|
| MFP7E20-N003 | 3 متر | اتصالات داخل رک مشابه |
| MFP7E20-N005 | 5 متر | اتصالات رک مجاور |
| MFP7E20-N007 | 7 متر | اتصالات داخل ردیف |
| MFP7E20-N010 | 10 متر | بین ردیف / انتهای ردیف |
| MFP7E20-N015 | 15 متر | اتصالات بین راهرو |
| MFP7E20-N020 | 20 متر | چندین رک فاصله |
| MFP7E20-N030 | 30 متر | از انتهای ردیف به رکهای سرور |
| MFP7E20-N050 | 50 متر | در سراسر دیتاسنتر (با OM4) |
مزایای MFP7E20-N010
- برد بهینه 10 متر: ایدهآل برای فواصل معمول رک به رک در دیتاسنترهای مدرن.
- عملکرد تایید شده توسط NVIDIA: تست شده در کارخانه برای اطمینان از قابلیت اطمینان خارج از جعبه و انطباق با مشخصات InfiniBand NDR.
- طراحی کمفضا: ژاکت گرد انعطافپذیر 3 میلیمتری با زبانه فشاری، مدیریت کابل و نصب را ساده میکند.
- آیندهنگر: از مدولاسیون PAM4 200G در هر فیبر پشتیبانی میکند، آماده برای استقرار نسل بعدی 1.6T.
- مطابق با ایمنی: ژاکت LSZH در صورت آتشسوزی، انتشار مواد سمی را کاهش میدهد، ایدهآل برای فضاهای بسته دیتاسنتر.
خدمات و پشتیبانی توسط Hong Kong Starsurge
به عنوان یک ارائهدهنده باتجربه زیرساخت شبکه از سال 2008، Starsurge اطمینان میدهد که نیازهای کابلکشی شما به طور کامل پشتیبانی میشود:
- کابلهای نوری اصلی NVIDIA با قابلیت ردیابی کامل.
- راهنمایی فنی پیش از فروش در مورد طول کابل و تطابق فرستنده و گیرنده.
- حمل و نقل جهانی با بستهبندی امن.
- پشتیبانی پس از فروش و کمک گارانتی.
- تخفیف برای سفارشات عمده و استعلام طول سفارشی خوش آمدید.
چک لیست خریدار
- سازگاری فرستنده و گیرنده را تأیید کنید (OSFP دوقلو در سمت سوئیچ، OSFP/QSFP112 400G در سمت آداپتور).
- طول مورد نیاز کابل را تأیید کنید: 10 متر برای اکثر فواصل داخل ردیف مناسب است.
- اطمینان حاصل کنید که از کانکتورهای MPO-12/APC (پوسته سبز) استفاده میشود - با UPC (پوسته آبی) سازگار نیست.
- برای تمیز کردن مناسب و مدیریت درپوش گرد و غبار در حین نصب برنامهریزی کنید.
- محیط عملیاتی را بررسی کنید: 0 درجه سانتیگراد تا 70 درجه سانتیگراد، رطوبت 10-85% غیر متراکم.
احتیاطهای مربوط به جابجایی و نصب
- درپوشهای گرد و غبار را نگه دارید تا بلافاصله قبل از قرار دادن برای جلوگیری از آلودگی کانکتور.
- همیشه تمیز کنید هم کانکتورهای کابل و هم گیرندههای فرستنده و گیرنده را با استفاده از پاککنندههای نوری مناسب قبل از جفتسازی.
- از خم شدنهای شدید خودداری کنید – شعاع خمش را بزرگتر یا مساوی 30 میلیمتر حفظ کنید تا از آسیب فیبر و افت سیگنال جلوگیری شود.
- احتیاطهای ESD – در حالی که خود کابل پسیو است، به فرستندههای حساس به ESD متصل میشود؛ از ایستگاههای کاری زمین شده استفاده کنید.
- کانکتورهای APC و UPC را مخلوط نکنید – تفاوت زاویه 8 درجه مانع از جفتسازی صحیح میشود و ممکن است به کانکتورها آسیب برساند.
- دور از مایعات نگه دارید و گرد و غبار بیش از حد.
سوالات متداول
پ: سری MFP7E20 یک کابل اسپلیتر 1:2 است که به طور خاص برای فرستندهها و گیرندههای OSFP دوقلو طراحی شده است. این کابل یک کانکتور MPO-12/APC را به دو کانکتور MPO-12/APC مجزا تقسیم میکند و به یک پورت سوئیچ 800G اجازه میدهد تا به دو دستگاه 400G متصل شود. یک کابل ترانک استاندارد اتصال یک به یک خواهد داشت.
پ: بله، کابل مستقل از پروتکل است. هنگام استفاده با فرستندهها و گیرندههای مناسب، از 200G (با استفاده از 2 فیبر در هر جهت) پشتیبانی میکند و با سرعتهای پایینتر سازگار است، به شرطی که فرستندهها و گیرندهها از رابطهای MPO-12/APC استفاده کنند.
پ: بله، 10 متر معمولاً برای اتصالات در داخل یک ردیف یا بین ردیفهای مجاور کافی است و مدیریت کابل عمودی و مسیریابی سینی بالاسری را در نظر میگیرد.
پ: NVIDIA گارانتی محدود 1 ساله ارائه میدهد. Starsurge پشتیبانی اضافی برای ادعاهای گارانتی و جایگزینی ارائه میدهد.
پ: انتهای کابلها برای شناسایی روی دمهای اسپلیتر با برچسب '1' و '2' مشخص شدهاند. سیمکشی متقاطع نوع B از پیش پیکربندی شده است؛ هیچ جهتگیری خاصی فراتر از تطابق کانکتورها با فرستندهها و گیرندهها مورد نیاز نیست.
