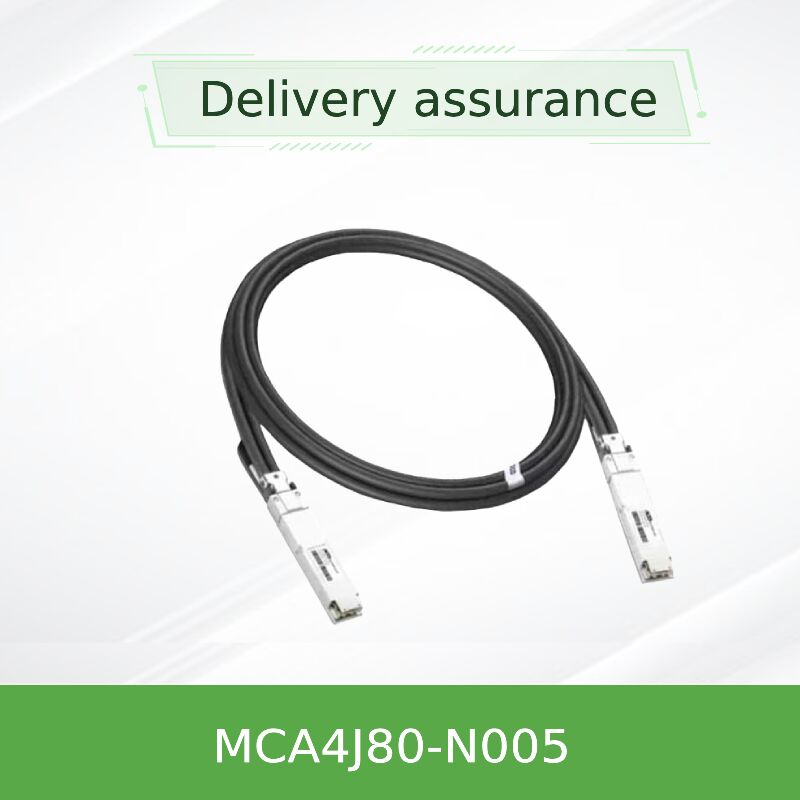

NVIDIA MCA4J80-N005 800Gb / s OSFP کابل مس فعال دو پورت ️ 5m InfiniBand NDR ACC
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MCA4J80-N005 (980-9I602-00N005) |
| مدرک: | MCA4J80-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل Mellanox DAC | طول کابل: | 5 متر |
| نام: | کابل Mellanox DAC کابل مس فعال IB TWIN PORT NDR 800GB/S OSFP 5 متر MCA4J80-N005 | کلمه کلیدی: | کابل Mellanox DAC |
| برجسته کردن: | NVIDIA OSFP کابل مس 800Gb / s,کابل NDR InfiniBand 5m,کابل مس فعال دو پورت OSFP,Mellanox InfiniBand NDR cable 5m,OSFP twin-port active copper cable |
||
توضیحات محصول
InfiniBand NDR 5 متر 26AWG 1.5W در هر طرف OSFP به 2x400Gb/s OSFP
کابل مس فعال با چگالی بالا و تأخیر بسیار پایین برای پارچه های 800G InfiniBand و Ethernet. ایده آل برای اتصال سوئیچ به سوئیچ (Quantum-2) و سوئیچ به DGX H100.یکپارچگی سیگنال بهینه شده توسط NVIDIA، مطابق با RoHS/LSZH و قابل وصل کردن گرم
NVIDIA MCA4J80-N005 یک دستگاه با عملکرد بالا استکابل مس فعال OSFP دو پورت 800Gb/sپشتیبانی از پورت های دوگانه 400Gb/s از یک رابط OSFP 800Gb/s طراحی شده برای شبکه های InfiniBand NDR و Ethernet Spectrum-4این کابل 5 متری از هادی های 26AWG با IC های برابر کننده یکپارچه استفاده می کند تا در حالی که تاخیر بسیار کم (غیرفعال) و فقط 1.5W حداکثر مصرف برق در هر انتهای. این بخشی از سری NVIDIA MCA4J80 است که اتصال قابل اعتماد و مقرون به صرفه را برای مراکز داده نسل بعدی ارائه می دهد.
تکنولوژی ACC، محکم بودن مس را با تنظیمات سیگنال فعال ترکیب می کند تا بدون پیچیدگی گیرنده نوری، پیوندهای 5 متری را به دست آورد.MCA4J80-N005 دارای EEPROM داخلی برای شناسایی سیستم میزبان است، از فاکتور فرم OSFP MSA قابل اتصال گرم پشتیبانی می کند و به طور خودکار بر اساس سوئیچ متصل به پروتکل InfiniBand یا Ethernet سازگار می شود.
برخلاف کابل های DAC منفعل محدود به طول زیر 3m در سرعت 800G، سری MCA4J80 شامل یکIC برابر کننده قبل از تأکیددر هر پوسته اتصال، به طور موثر گسترش دسترسی تا 5 متر در حالی که حفظ یکپارچگی سیگنال.نتیجه نزدیک به صفر تاخیر اضافه شده و کسری از قدرت در مقایسه با کابل های نوری فعال نوری (AOC)NVIDIA هر طول را به حداقل می رساند تا صدا و بازتاب سیگنال را به حداقل برساند و عملکرد قوی را در پارچه های NDR InfiniBand با چگالی بالا تضمین کند.نرم افزار ACC پروتکل آگاه است و به طور خودکار بین InfiniBand و Ethernet بدون پیکربندی دستی تغییر می کند.
این کابل با استفاده از 30AWG برای انواع 3m / 4m و ضخامت 26AWG برای نسخه 5m (N005) طراحی شده است، کاهش ضایعات ورودی و برآورده کردن مشخصات دقیق InfiniBand协会.
- اتصالسوئیچ های NVIDIA Quantum-2 (800Gb/s)در توپولوژی های برگ های ستون فقرات تا 5 متر.
- پيوندهاي تبديل به سرور:DGX H100سیستم ها به سوئیچ های کوانتوم 2 یا اسپکترم 4
- پارچه های NDR InfiniBand که نیاز به اتصال متقابل متراکم، کم هزینه و کم مصرف برای خوشه های AI / ML دارند.
- برنامه های Ethernet 800GbE تا 2x400GbE در محیط های مبتنی بر طیف 4
- مرکز داده TOR به قفسه های مجاور که در آن گیرنده های نوری غیر ضروری هستند.
طراحی شده برای ادغام یکپارچه در NVIDIA محاسبات شتاب و شبکه استیک. سیستم عامل های پشتیبانی شده عبارتند از:
- سوئیچ های NVIDIA Quantum-2 InfiniBand (به عنوان مثال، سری QM9700)
- سوئیچ های اترنتی NVIDIA Spectrum-4 (سری SN5000)
- سیستم های NVIDIA DGX H100 / DGX A100 با قفس های OSFP
- هر پورت OSFP استاندارد صنعت که با OSFP MSA سازگار است و از 100G-PAM4 (800G/400G) پشتیبانی می کند
| پارامتر | مشخصات |
|---|---|
| نرخ داده | مجموعه 800Gb/s (2x400Gb/s دو پورت) با استفاده از 8x 100G-PAM4 |
| نوع کانکتور | OSFP (Octal Small Formfactor Pluggable) به 2x OSFP (دو پورت) |
| طول کابل | 5 متر (مجموعه N005) |
| اندازه گيري سيم | 26AWG (2x8 جفت) |
| قطر کابل | 8.9 mm ±0.03 mm |
| مصرف برق | 1.5 وات حداکثر در هر طرف، 1.2 وات معمولی |
| ولتاژ تغذیه | 3.3 ولت ±5٪ (3.135 ولت) ️3.465 ولت |
| دمای محیط کار | 0°C تا +70°C |
| دمای ذخیره سازی | -40°C تا +85°C |
| مقاومت مشخص | 100Ω ±10٪ |
| تاخیر در تکثیر | ≤ 4.5 ns/m |
| کمترین شعاع خم (تنها، دور از کانن) | 5x قطر کابل (~44.5mm) |
| کمترین شعاع خم (تکرار شده / دور) | 10x قطر کابل (~ 89mm) |
| شعاع خم مونتاژ (نزدیک کانکتور) | 10x قطر کابل |
| مواد ژاکت | LSZH (هالوجن بدون دود کم) |
| انطباق قانونی | RoHS، CE، FCC کلاس A، UKCA، CB، TUV، RCM، VCCI |
| PN سفارش | توضیحات | طول | AWG | نوع کابل |
|---|---|---|---|---|
| MCA4J80-N003 | کابل مس فعال NVIDIA، NDR دو پورت IB، 800Gb / s، OSFP | 3 متر | 30AWG | دور استاندارد |
| MCA4J80-N004 | کابل مس فعال NVIDIA، NDR دو پورت IB، 800Gb / s، OSFP | 4 متر | 30AWG | دور استاندارد |
| MCA4J80-N005 | کابل مس فعال NVIDIA، NDR دو پورت IB، 800Gb / s، OSFP، 5m، 26AWG | 5 متر | 26AWG | دور و بزرگ تر |
| MCA4J80-N003-FLT | کابل صاف بالا، 3 متر، OSFP به 2xOSFP، برای مسیرهای خاص DGX H100 | 3 متر | 30AWG | سقف صاف |
| MCA4J80-N003-FTF | سطح صاف تا بالدار، 3 متر | 3 متر | 30AWG | هیبریدی |
گروه استارزورج هنگ کنگ پشتیبانی کامل چرخه زندگی از جمله مشاوره قبل از فروش، تأیید سازگاری، حمل و نقل جهانی و کمک فنی پس از فروش را ارائه می دهد.تیم ما با تجربه با شرکت ها کار می کند، موسسات تحقیقاتی و اپراتورهای مراکز داده برای استفاده از راه حل های شبکه NVIDIA با اطمینان. ما ارائه می دهیم:
- طول کابل سفارشی / درخواست برچسب گذاری (مخالف MOQ).
- پشتیبانی از FAE (File Application Engineer) برای یکپارچه سازی در مقیاس بزرگ
- خدمات گارانتی و RMA با استانداردهای محصول NVIDIA مطابقت دارد.
- تثبیت BOM برای سخت افزار شبکه ️ سوئیچ ها، NIC ها، کابل ها، گیرنده ها.
حساس به ESD:همیشه در هنگام قرار دادن یا خارج کردن کابل ها از کمربند های زمین گیری ESD و کف ایمن ESD استفاده کنید.از خم شدن فراتر از حداقل شعاع خم شده اجتناب کنید، به ویژه در نزدیکی backshell. اطمینان حاصل کنید که مسیریابی کابل از بار کششی یا رتبه های خرد بیش از حد نیست. برای نصب دقیق، مراجعه کنید به NVIDIA Cable Management Guidelines Application Note.
این محصول دارای گواهینامه RoHS ، CE ، FCC کلاس A است. این محصول برای استفاده در مراکز داده تجاری طراحی شده است؛ در محیط های مسکونی ممکن است باعث تداخل شود و کاربران باید به هزینه خود اصلاح کنند.
در سال 2008 تاسیس شد،شرکت هنگ کنگ Starsurge Group Co.یک تامین کننده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است. ما به مشتریان جهانی با محصولات از جمله سوئیچ های شبکه، NIC ها، نقاط دسترسی بی سیم،کنترل کننده هاتیم های فروش و فنی با تجربه ما از بخش های دولتی، بهداشت، تولید، آموزش، امور مالی و شرکت پشتیبانی می کنند.استارسورج همچنین راه حل های IoT را ارائه می دهد، سیستم های مدیریت شبکه، توسعه نرم افزار سفارشی، و تحویل جهانی چند زبانی. با یک فلسفه مشتری اول، ما کیفیت قابل اعتماد، خدمات پاسخگو،و راه حل های سفارشی برای ساخت کارآمد، زیرساخت شبکه قابل مقیاس.
به عنوان یک شریک مجاز از مارک های پیشرو از جمله NVIDIA / Mellanox، Starsurge محصولات واقعی را با ردیابی کامل و زمان تحویل سریع تضمین می کند.
800Gb/s (2x400Gb/s)
5 متر (26AWG)
1.5W در هر طرف
~4.5ns/m تکثیر
OSFP (شکستن دو پورت)
0°C تا +70°C
| NVIDIA سوئیچ / سیستم | نوع پورت | سازگاری با MCA4J80-N005 |
|---|---|---|
| کوانتوم-2 QM9700 / QM9790 | OSFP 800G (NDR) | کاملا سازگار، اتصال مستقیم |
| سری SPECTRE-4 SN5000 | OSFP 800G اترنت | بله، تشخیص پروتکل اتوماتیک |
| DGX H100 (8-GPU) | OSFP 400G/800G | سازگار با استفاده از پورت های 2x400Gb / s در هر کابل |
| NVIDIA ConnectX-7 / BlueField-3 | OSFP (NDR200 / NDR400) | بستگی به نوع آداپتور دارد؛ برای NDR400 به 800G تغییر استفاده از نقشه برداری شکستن مناسب |
- تایید کنید که سوئیچ یا سرور دارای قفس OSFP است که از شکستن 800G یا 2x400G پشتیبانی می کند.
- چک طول مورد نیاز: MCA4J80-N005 = 5m؛ برای دوره های کوتاه تر، N003 یا N004 را در نظر بگیرید.
- اطمینان حاصل کنید که شعاع خم شدن کابل با طرح قفسه مطابقت دارد (حداقل 89 میلی متر در نزدیکی کانکتورها).
- پروتکل (InfiniBand یا Ethernet) را تأیید کنید ️ هیچ پیکربندی لازم نیست اما مطابقت مشخصات سوئیچ را تضمین کنید.
- اقدامات احتیاطی ESD: پرسنل آموزش دیده، محیط زمین.
3m، 30AWG، دور استاندارد، 1.5W در هر انتها
سطح بالای مسطح 3 متری برای فاصله تنگ تر (مخصوص DGX H100)
DAC منفعل تا 2.5m، گزینه های QSFP-DD/OSFP
32 پورت OSFP 800Gb / s NDR InfiniBand
- دستورالعمل های مدیریت کابل NVIDIA و یادداشت کاربردی سوالات متداول
- مشخصات OSFP MSA Rev 1.12 خلاصه
- راهنمای تنظیم عملکرد InfiniBand NDR
- یادداشت های انطباق FCC کلاس A و EMC برای تاسیسات مرکز داده
