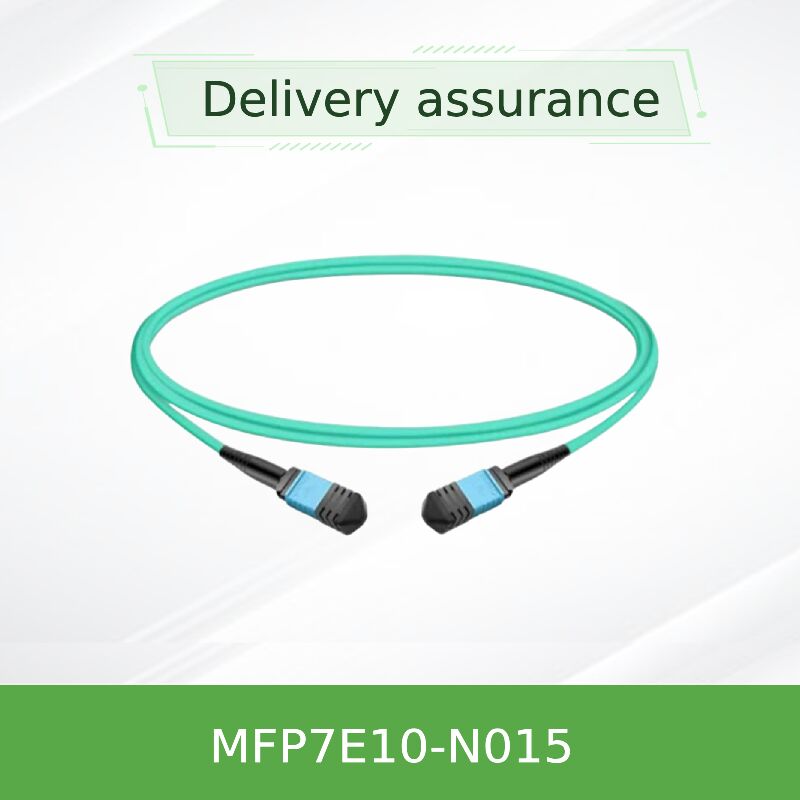

NVIDIA MFP7E10-N015 15m MPO APC Multimode Fiber Cable InfiniBand و اترنت
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N015 (980-9I57Y-000015) |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| تایپ کنید: | کابل فیبر غیرفعال | طول کابل: | 15 متر |
| مدل: | MFP7E10-N015 (980-9I57Y-000015) | نام: | Mellanox AOC MFP7E10-N015 MPO-12/APC-to MPO12/APC (8 فیبر) کابل تک حالت نوری غیرفعال 15M |
| کلمه کلیدی: | کابل | ||
| برجسته کردن: | NVIDIA 15m کابل فیبر MPO,کابل فیبر چند حالت InfiniBand Ethernet,کابل فیبر نوری Mellanox MPO APC,Multimode fiber cable InfiniBand Ethernet,Mellanox MPO APC fiber optic cable |
||
توضیحات محصول
کابل فیبر نوری چند حالته پسیو 15 متری مهندسی شده برای اتصالات InfiniBand و اترنت با پهنای باند بالا. دارای کانکتورهای مادگی MPO-12/APC، فیبر OM3/OM4 با افت کم و روکش مقاوم LSZH. امکان اتصال مستقیم بین فرستنده گیرندههای OSFP 800G دو پورت، OSFP 400G تک پورت و QSFP112 در مراکز داده مدرن را فراهم میکند.
طول:15 متر (تلرانس +2% x L / -0 برای L≥5m)
کانکتور:MPO-12/APC (تماس فیزیکی زاویهدار) مادگی به مادگی MPO-12/APC
سری MFP7E10-Nxxx انویدیا شامل کابلهای نوری چند حالته پسیو با کانکتورهای MPO-12/APC است که از 8 فیبر فعال از آرایه 12 فیبر استفاده میکنند. MFP7E10-N015 طول استاندارد 15 متر را ارائه میدهد که برای اتصالات بین رک در ردیفها یا فواصل متوسط بین سوئیچها و سرورها ایدهآل است. این کابل که به طور خاص برای اکوسیستم شبکه پرسرعت انویدیا طراحی شده است، از فرستنده گیرندههای دو پورت OSFP 800Gb/s و همچنین ماژولهای تک پورت OSFP 400Gb/s و QSFP112 پشتیبانی میکند. کانکتور پولیش شده زاویهدار (APC) با پولیش 8 درجه، بازتاب نور برگشتی را به شدت کاهش میدهد و یکپارچگی سیگنال را برای مدولاسیون PAM4 که در معماریهای 50G، 100G در هر لاین استفاده میشود، تضمین میکند.
این نگاشت فیبر متقاطع نوع B (پین 1 به پین 12) اتصال مستقیم بین فرستنده گیرندهها را بدون مدیریت قطبیت اضافی امکانپذیر میسازد و استقرار را ساده میکند. هر کابل برای مطابقت با مشخصات Telcordia GR-1435 و IEC 61754-7 در کارخانه آزمایش میشود و قابلیت اطمینان خارج از جعبه را تضمین میکند.
- کانکتورهای مادگی MPO-12/APC با سوراخهای تراز - سازگار با پینهای تراز فرستنده گیرنده
- 8 فیبر چند حالته فعال (50/125 میکرومتر) با 4 فیبر غیرفعال به عنوان اعضای استحکام
- قطبیت متقاطع نوع B: نیاز به معکوس کردن کابل پچ را از بین میبرد
- روکش گرد انعطافپذیر LSZH (دود کم، هالوژن صفر) / OFNR - رنگ آبی برای شناسایی چند حالته
- پشتیبانی از پروتکلهای InfiniBand NDR، اترنت 400GbE/800GbE و NVLink
- مکانیزم قفل فشاری برای آزادسازی سریع و جفت شدن ایمن
- دمای عملیاتی: 0 درجه سانتیگراد تا 70 درجه سانتیگراد؛ دمای ذخیرهسازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد
- پروفایل افت درج کم بهینه شده برای سیگنالهای PAM4 با سرعت بالا
سطح انتهایی کانکتور MPO-12/APC دارای پولیش زاویهدار 8 درجه است که بازتابهای نوری برگشتی را که میتواند باعث ناپایداری فرستنده و خطاهای بیتی در لینکهای پرسرعت شود، به حداقل میرساند. برخلاف کانکتورهای Ultra Physical Contact (UPC) که معمولاً در کاربردهای با سرعت پایینتر استفاده میشوند، APC افت بازگشت ≥35 دسی بل را تضمین میکند که برای 100G PAM4 و بالاتر حیاتی است. توپولوژی نوع B (متقاطع) کابل، لاینهای ارسال در یک انتها را به لاینهای دریافت در فرستنده گیرنده مقابل نگاشت میکند - لاین 1 (ارسال) به لاین 12 (دریافت) متصل میشود، لاین 2 به لاین 11 و غیره. این با پیناوت MPO استاندارد توصیه شده توسط IEC 61754-7 برای اتصال مستقیم بدون آداپتور خارجی مطابقت دارد.
- اتصالات سوئیچ به سوئیچ: سوئیچهای OSFP دو پورت (800G) را با استفاده از دو پورت MPO-12/APC برای توان عملیاتی تجمیعی متصل کنید.
- سوئیچ به آداپتور: آداپتورهای شبکه NVIDIA ConnectX-7 یا DPUهای BlueField-3 را از طریق فرستنده گیرندههای OSFP یا QSFP112 متصل کنید.
- معماریهای ستون فقرات-برگ در مراکز داده که به برد چند حالته 50 متری نیاز دارند (با حداکثر 4 اتصال کانکتور).
- محاسبات با کارایی بالا (HPC) و جداسازی ذخیرهسازی با افزونههای فابریک NVLink.
- اتصالات بین رک که طول 10 متر کافی نیست و طول 15 متر مدیریت شل مناسب را فراهم میکند.
برای قابلیت همکاری یکپارچه با فرستنده گیرندهها و سختافزار شبکه انویدیا طراحی و تأیید شده است. سازگار با:
| فرستنده گیرنده / دستگاه | نوع پورت | مورد استفاده |
|---|---|---|
| MMA4Z00-NS (دو پورت OSFP DR8) | 2x MPO-12/APC | سمت سوئیچ 800 گیگابیت بر ثانیه |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | آداپتور/DPU 400 گیگابیت بر ثانیه |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | ConnectX-7 / BlueField-3 400 گیگابیت بر ثانیه |
| سوئیچهای InfiniBand NDR 400G/800G | پورتهای OSFP | سوئیچینگ با رادیکس بالا |
توجه: کابل اکیداً با کانکتورهای MPO-12/APC سازگار است. با کانکتورهای MPO-12/UPC (پوسته آبی) جفت نکنید زیرا عدم تطابق پولیش ممکن است باعث آسیب فیزیکی و افت سیگنال شود.
| پارامتر | مقدار |
|---|---|
| شماره محصول | MFP7E10-N015 |
| طول کابل | 15 متر (تلرانس: +2% x L / -0 برای L≥5m) |
| تعداد فیبر (فعال) | 8 فیبر (MPO 12 فیبر، 4 غیرفعال) |
| نوع فیبر | چند حالته OM3 (استاندارد برای طولهای ≤30 متر) |
| نوع کانکتور | مادگی MPO-12/APC، سطح انتهایی با افت کم |
| افت درج (حداکثر) | 0.35 دسی بل + 0.0004 x L (L بر حسب متر) → ≤0.356 دسی بل معمول |
| افت بازگشت (حداقل) | 35 دسی بل |
| قطر کابل | 3.0 ± 0.2 میلی متر |
| حداقل شعاع خمش | 30 میلی متر (پویا/ایستا) |
| جنس روکش | LSZH / OFNR، رنگ آبی |
| دمای عملیاتی | 0 تا 70 درجه سانتیگراد |
| دمای ذخیرهسازی | -40 تا 85 درجه سانتیگراد |
| رطوبت نسبی | 10% تا 85% RH غیر متراکم |
| طرح قطبیت | نوع B (متقاطع) طبق IEC 61754-7 |
| انطباق با مقررات | RoHS، CB، cTUVus، CE، FCC Class A، VCCI، RCM |
انویدیا طولهای مختلفی را برای انطباق با تراکمهای مختلف رک و اتصالات پردیس ارائه میدهد. MFP7E10-N015 انتخاب توصیه شده برای فواصل متوسط بین رک است:
| شماره قطعه سفارش | طول | کاربرد معمول |
|---|---|---|
| MFP7E10-N003 | 3 متر | داخل رک، سرورهای مجاور |
| MFP7E10-N005 | 5 متر | از بالای رک تا وسط رک |
| MFP7E10-N010 | 10 متر | در سراسر رکها یا فواصل کوتاه ردیف |
| MFP7E10-N015 | 15 متر | اتصالات بین ردیف، استاندارد رک به رک |
| MFP7E10-N030 | 30 متر | توزیع انتهای ردیف یا منطقه |
| MFP7E10-N050 | 50 متر | حداکثر برد با فیبر OM4 |
تمام کابلها مشخصات مکانیکی و نوری یکسانی دارند به جز تلرانس طول (برای طولهای ≥5 متر، تلرانس +2% x L / -0 است).
- تأیید سرتاسری:هر کابل با فرستنده گیرندههای انویدیا برای قابلیت همکاری و حاشیه لینک تضمین شده جفت میشود.
- هزینه کل مالکیت پایین:طراحی پسیو مصرف برق را حذف میکند و سربار خنککننده را در مراکز داده کاهش میدهد.
- دوام و ایمنی:روکش LSZH در صورت آتشسوزی دود سمی را به حداقل میرساند؛ OFNR برای نصب رایزر درجهبندی شده است.
- تولید دقیق:کانکتورهای APC پولیش شده در کارخانه با هندسه ثابت، افت کم قابل تکرار را تضمین میکنند.
- گارانتی و پشتیبانی:سازگاری مستقیم با انویدیا پیچیدگی عیبیابی را کاهش میدهد.
- درپوشهای گرد و غبار را تا لحظه نصب جدا نکنید تا از آلودگی سطوح انتهایی نوری جلوگیری شود.
- از تجاوز از حداقل شعاع خمش 30 میلی متر خودداری کنید؛ خمهای شدید میتواند باعث افت خمش میکرو و آسیب دائمی فیبر شود.
- اگرچه کابل غیر رسانا و بدون حساسیت ESD است، اما با فرستنده گیرندههای حساس به ESD جفت میشود - هنگام جابجایی، اقدامات احتیاطی استاندارد ESD را رعایت کنید.
- هرگز کانکتورهای MPO-12/APC (پوسته سبز) را با کانکتورهای MPO-12/UPC (پوسته آبی) مخلوط نکنید؛ پولیشهای نامنطبق به درستی قرار نمیگیرند و ممکن است به پینهای تراز آسیب برسانند.
- فقط از الکل ایزوپروپیل و دستمالهای بدون پرز یا پاککنندههای اختصاصی MPO برای تمیز کردن فرول استفاده کنید.
شرکت هنگ کنگ استارسرج با مسئولیت محدود یک ارائهدهنده فناوریمحور سختافزار شبکه، خدمات IT و راهحلهای یکپارچهسازی سیستم است. این شرکت که در سال 2008 تأسیس شد، به مشتریان در سراسر جهان با محصولاتی از جمله سوئیچهای شبکه، کارتهای شبکه، نقاط دسترسی بیسیم، کنترلرها، کابلها و تجهیزات شبکه مرتبط خدمات ارائه میدهد. با پشتیبانی یک تیم فروش و فنی با تجربه، استارسرج از صنایعی مانند دولت، بهداشت، تولید، آموزش، مالی و سازمانی پشتیبانی میکند. این شرکت همچنین راهحلهای IoT، سیستمهای مدیریت شبکه، توسعه نرمافزار سفارشی، پشتیبانی چند زبانه و تحویل جهانی را ارائه میدهد. با رویکرد مشتریمدار، استارسرج بر کیفیت قابل اعتماد، خدمات پاسخگو و راهحلهای سفارشی تمرکز دارد که به مشتریان در ساخت زیرساخت شبکه کارآمد، مقیاسپذیر و قابل اعتماد کمک میکند.
شریک رسمی انویدیا:استارسرج کابلها، فرستنده گیرندهها و اجزای شبکه اصلی انویدیا را با شفافیت کامل زنجیره تأمین و تحویل سریع ارائه میدهد.
| مدل فرستنده گیرنده انویدیا | فرم فاکتور | سرعت | سازگاری کابل |
|---|---|---|---|
| MMA4Z00-NS | دو پورت OSFP | 800 گیگابیت بر ثانیه (2x400G) | MFP7E10-Nxxx (دوگانه MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400 گیگابیت بر ثانیه | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400 گیگابیت بر ثانیه | MFP7E10-Nxxx |
| سوئیچهای NVIDIA Quantum-2 / Spectrum-4 | OSFP | NDR 400G/800G | MFP7E10-N015 / طولهای دیگر |
- نوع کانکتور را تأیید کنید: MPO-12/APC (مادگی) در هر دو انتها - پوسته سبز.
- فاصله لینک را بررسی کنید: 15 متر در محدوده برد OM3 (≤30 متر) قرار دارد و در صورت استفاده از OM4 برای انواع طولانیتر، از برد کامل 50 متر پشتیبانی میکند.
- اطمینان حاصل کنید که فرستنده گیرندهها با قطبیت متقاطع نوع B سازگار هستند؛ اپتیکهای انویدیا برای اتصال مستقیم به نوع B نیاز دارند.
- بررسی کنید که پنلهای پچ شما، در صورت استفاده، نیز MPO/APC باشند و نگاشت قطبیت را حفظ کنند.
- پاککنندههای MPO و درپوشهای گرد و غبار مناسب را برای نگهداری در انبار داشته باشید.
- NVIDIA MMA4Z00-NS - فرستنده گیرنده دو پورت OSFP 800G DR8 برای سوئیچها
- NVIDIA MMA1Z00-NS400 - فرستنده گیرنده QSFP112 400G DR4 برای آداپتورهای ConnectX-7
- سری NVIDIA MFP7E20 - کابلهای نوری فعال (AOC) برای برد طولانیتر
- آداپتورهای بلکهد MPO-12/APC به MPO-12/APC - برای افزایش و نصب پنل
- یادداشت کاربردی: کابلها و کانکتورهای نوری برای NDR InfiniBand (موجود از پشتیبانی انویدیا)
- IEC 61754-7: دستگاههای اتصال فیبر نوری - خانواده کانکتور MPO
- Telcordia GR-1435-CORE: الزامات عمومی برای کانکتورهای فیبر نوری چندگانه
