NVIDIA MFP7E10-N020 20m MPO APC Multimode Fiber Cable InfiniBand و اترنت
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E10-N020 (980-9I57Z-000020) |
| مدرک: | MFP7E10-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MFP7E10-N020 (980-9I57Z-000020) | شکل مواد: | سیم گرد |
|---|---|---|---|
| قدرت کششی مجاز: | 1000N <10000N | گواهی: | RoHS, CE, ISO9001, VDE, CCC |
| مواد غلاف: | پی وی سی | طول: | 20 متر |
| نرخ داده: | 200 گیگابایت در ثانیه | مبدا: | هند / اسرائیل / چین |
| برجسته کردن: | NVIDIA 20m MPO کابل فیبر,کابل فیبر چند حالت InfiniBand Ethernet,کابل فیبر نوری Mellanox MPO APC,Multimode fiber cable InfiniBand Ethernet,Mellanox MPO APC fiber optic cable |
||
توضیحات محصول

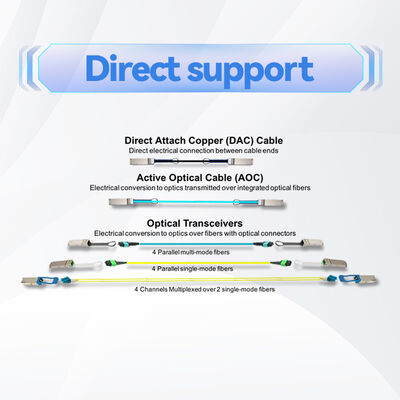

کابل فیبر نوری پسیو چند حالته 20 متری با مهندسی دقیق برای اتصالات پرسرعت InfiniBand و اترنت. دارای کانکتورهای مادگی MPO-12/APC، فیبر OM3 با افت کم و روکش مقاوم LSZH. امکان اتصال مستقیم بین فرستنده گیرندههای دو پورتی OSFP 800G، تک پورتی OSFP 400G و QSFP112 در مراکز داده مدرن را فراهم میکند.
طول: 20 متر (تلرانس +2% x L / -0 برای L≥5m)

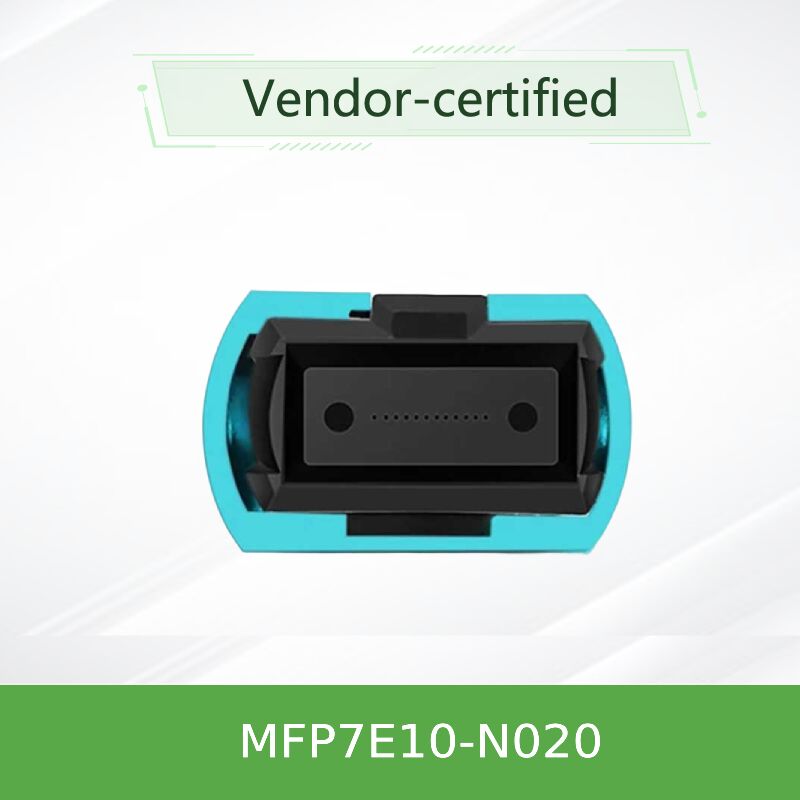

کانکتور: MPO-12/APC (تماس فیزیکی زاویهدار) مادگی به MPO-12/APC مادگی
سری MFP7E10-Nxxx انویدیا شامل کابلهای نوری پسیو چند حالته با کانکتورهای MPO-12/APC است که از 8 فیبر فعال از آرایه 12 فیبر استفاده میکنند. MFP7E10-N020 طول استاندارد 20 متر را ارائه میدهد که برای اتصالات بین رکها در چندین ردیف یا اتصال سوئیچها به سرورها در فواصل متوسط ایدهآل است. این کابل به طور خاص برای اکوسیستم شبکه پرسرعت انویدیا طراحی شده است و از فرستنده گیرندههای دو پورتی OSFP 800Gb/s و همچنین ماژولهای تک پورتی OSFP 400Gb/s و QSFP112 پشتیبانی میکند. کانکتور با پولیش زاویهدار (APC) با پولیش 8 درجه، بازتاب نور برگشتی را به شدت کاهش میدهد و یکپارچگی سیگنال را برای مدولاسیون PAM4 که در معماریهای 50G، 100G در هر لاین استفاده میشود، تضمین میکند.
این نگاشت فیبر متقاطع نوع B (پین 1 به پین 12) امکان اتصال مستقیم بین فرستنده گیرندهها را بدون مدیریت قطبیت اضافی فراهم میکند و استقرار را ساده میسازد. هر کابل برای مطابقت با مشخصات Telcordia GR-1435 و IEC 61754-7 در کارخانه آزمایش شده است و قابلیت اطمینان خارج از جعبه را تضمین میکند.
- کانکتورهای مادگی MPO-12/APC با سوراخهای تراز – سازگار با پینهای تراز فرستنده گیرنده
- 8 فیبر چند حالته فعال (50/125 میکرومتر) با 4 فیبر استفاده نشده به عنوان اعضای استحکام
- قطبیت متقاطع نوع B: نیاز به معکوس کردن کابل پچ را از بین میبرد
- روکش گرد انعطافپذیر LSZH (دود کم، هالوژن صفر) / OFNR – رنگ آبی برای شناسایی چند حالته
- پشتیبانی از پروتکلهای InfiniBand NDR، اترنت 400GbE/800GbE و NVLink
- مکانیزم قفل فشاری برای رهاسازی سریع و جفتگیری ایمن
- دمای عملیاتی: 0 درجه سانتیگراد تا 70 درجه سانتیگراد؛ ذخیرهسازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد
- پروفایل افت درج کم بهینه شده برای سیگنالهای PAM4 پرسرعت
سطح انتهایی کانکتور MPO-12/APC دارای پولیش زاویهدار 8 درجه است که بازتابهای نوری برگشتی را که میتواند باعث ناپایداری فرستنده و خطاهای بیتی در لینکهای پرسرعت شود، به حداقل میرساند. برخلاف کانکتورهای Ultra Physical Contact (UPC) که معمولاً در کاربردهای با سرعت پایینتر استفاده میشوند، APC افت بازگشت ≥35 دسیبل را تضمین میکند که برای 100G PAM4 و بالاتر حیاتی است. توپولوژی نوع B (متقاطع) کابل، لاینهای ارسال در یک انتها را به لاینهای دریافت در فرستنده گیرنده مقابل نگاشت میکند – لاین 1 (ارسال) به لاین 12 (دریافت) متصل میشود، لاین 2 به لاین 11 و غیره. این با پیناوت استاندارد MPO توصیه شده توسط IEC 61754-7 برای اتصال مستقیم بدون آداپتور خارجی مطابقت دارد.

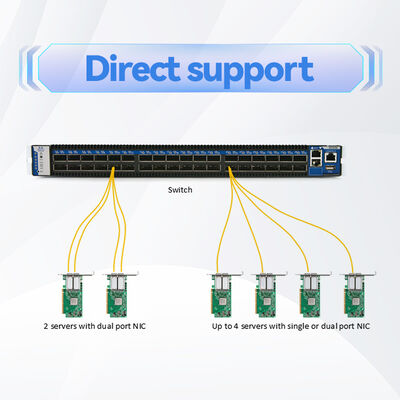

- اتصالات سوئیچ به سوئیچ: سوئیچهای دو پورتی OSFP (800G) را با استفاده از دو پورت MPO-12/APC برای توان عملیاتی تجمیع شده متصل کنید.
- سوئیچ به آداپتور: آداپتورهای شبکه NVIDIA ConnectX-7 یا DPUهای BlueField-3 را از طریق فرستنده گیرندههای OSFP یا QSFP112 متصل کنید.
- معماریهای ستون فقرات-برگ در مراکز داده که به برد 50 متری چند حالته نیاز دارند (با حداکثر 4 اتصال کانکتور).
- محاسبات با کارایی بالا (HPC) و جداسازی ذخیرهسازی با افزونههای شبکه NVLink.
- اتصالات بین ردیفی که طول 15 متر کافی نیست و طول 20 متر مدیریت کابل بهینه را فراهم میکند.

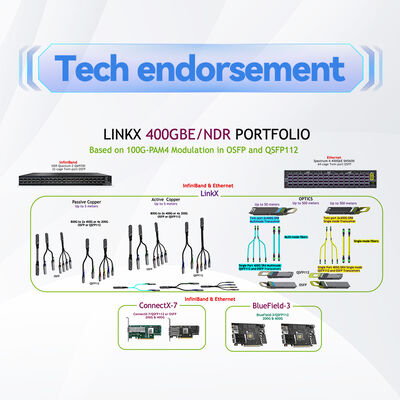

برای قابلیت همکاری بینقص با فرستنده گیرندهها و سختافزار شبکه انویدیا طراحی و اعتبارسنجی شده است. سازگار با:
| فرستنده گیرنده / دستگاه | نوع پورت | مورد استفاده |
|---|---|---|
| MMA4Z00-NS (دو پورتی OSFP DR8) | 2x MPO-12/APC | سمت سوئیچ 800Gb/s |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | آداپتور/DPU 400Gb/s |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | ConnectX-7 / BlueField-3 400Gb/s |
| سوئیچهای InfiniBand NDR 400G/800G | پورتهای OSFP | سوئیچینگ با رادیکس بالا |
توجه: کابل اکیداً با کانکتورهای MPO-12/APC سازگار است. با کانکتورهای MPO-12/UPC (پوسته آبی) جفت نکنید زیرا عدم تطابق پولیش ممکن است باعث آسیب فیزیکی و افت سیگنال شود.
| پارامتر | مقدار |
|---|---|
| شماره محصول | MFP7E10-N020 |
| طول کابل | 20 متر (تلرانس: +2% x L / -0 برای L≥5m) |
| تعداد فیبر (فعال) | 8 فیبر (MPO 12 فیبر، 4 غیرفعال) |
| نوع فیبر | چند حالته OM3 (استاندارد برای طولهای ≤30m) |
| نوع کانکتور | MPO-12/APC مادگی، سطح انتهایی با افت کم |
| افت درج (حداکثر) | 0.35 دسیبل + 0.0004 x L (L بر حسب متر) → ≤0.358 دسیبل معمول |
| افت بازگشت (حداقل) | ≥35 دسیبل |
| قطر کابل | 3.0 ± 0.2 میلیمتر |
| حداقل شعاع خمش | 30 میلیمتر (پویا/ایستا) |
| جنس روکش | LSZH / OFNR، رنگ آبی |
| دمای عملیاتی | 0 تا 70 درجه سانتیگراد |
| دمای ذخیرهسازی | -40 تا 85 درجه سانتیگراد |
| رطوبت نسبی | 10% تا 85% RH غیر متراکم |
| طرح قطبیت | نوع B (متقاطع) طبق IEC 61754-7 |
| انطباق با مقررات | RoHS، CB، cTUVus، CE، FCC کلاس A، VCCI، RCM |

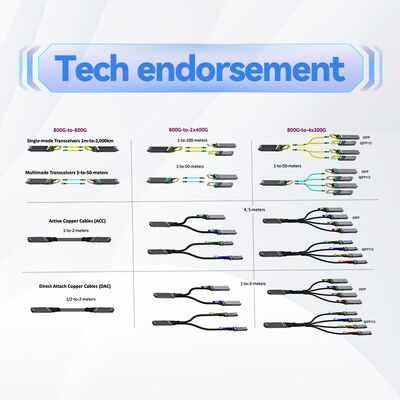

انویدیا طولهای مختلفی را برای انطباق با تراکمهای مختلف رک و اتصالات پردیس ارائه میدهد. MFP7E10-N020 انتخاب توصیه شده برای فواصل بین رک متوسط تا طولانی است:
| شماره قطعه سفارش | طول | کاربرد معمول |
|---|---|---|
| MFP7E10-N003 | 3 متر | داخل رک، سرورهای مجاور |
| MFP7E10-N005 | 5 متر | از بالای رک تا وسط رک |
| MFP7E10-N010 | 10 متر | در سراسر رکها یا فواصل کوتاه ردیف |
| MFP7E10-N015 | 15 متر | اتصالات بین ردیفی، استاندارد رک به رک |
| MFP7E10-N020 | 20 متر | اتصالات بین رک طولانی، اتصالات عرض راهرو |
| MFP7E10-N030 | 30 متر | انتهای ردیف یا توزیع منطقه |
| MFP7E10-N050 | 50 متر | حداکثر برد با فیبر OM4 |
تمام کابلها مشخصات مکانیکی و نوری یکسانی دارند به جز تلرانس طول (برای طولهای ≥5 متر، تلرانس +2% x L / -0 است).
- اعتبارسنجی سرتاسری: هر کابل با فرستنده گیرندههای انویدیا برای قابلیت همکاری و حاشیه لینک تضمین شده جفت میشود.
- هزینه کل مالکیت پایین: طراحی پسیو مصرف برق را حذف میکند و سربار خنککننده را در مراکز داده کاهش میدهد.
- دوام و ایمنی: روکش LSZH در صورت آتشسوزی بخارات سمی را به حداقل میرساند؛ OFNR برای نصبهای رایزر رتبهبندی شده است.
- تولید دقیق: کانکتورهای APC پولیش شده در کارخانه با هندسه ثابت، افت کم قابل تکرار را تضمین میکنند.
- گارانتی و پشتیبانی: سازگاری مستقیم با انویدیا پیچیدگی عیبیابی را کاهش میدهد.
- درپوشهای گرد و غبار را تا لحظه نصب جدا نکنید تا از آلودگی سطوح انتهایی نوری جلوگیری شود.
- از تجاوز از حداقل شعاع خمش 30 میلیمتر خودداری کنید؛ خمهای شدید میتواند باعث افت خمش میکرو و آسیب دائمی فیبر شود.
- اگرچه کابل غیر رسانا و بدون حساسیت ESD است، اما با فرستنده گیرندههای حساس به ESD جفت میشود – هنگام جابجایی، اقدامات احتیاطی استاندارد ESD را رعایت کنید.
- هرگز کانکتورهای MPO-12/APC (پوسته سبز) را با کانکتورهای MPO-12/UPC (پوسته آبی) مخلوط نکنید؛ پولیشهای نامنطبق به درستی قرار نمیگیرند و ممکن است به پینهای تراز آسیب برسانند.
- فقط از الکل ایزوپروپیل و دستمالهای بدون پرز یا پاککنندههای اختصاصی MPO برای تمیز کردن فرول استفاده کنید.
شرکت هنگ کنگ استارسرج با مسئولیت محدود یک ارائهدهنده مبتنی بر فناوری سختافزار شبکه، خدمات IT و راهحلهای یکپارچهسازی سیستم است. این شرکت که در سال 2008 تأسیس شد، به مشتریان در سراسر جهان با محصولاتی از جمله سوئیچهای شبکه، کارتهای شبکه، نقاط دسترسی بیسیم، کنترلرها، کابلها و تجهیزات شبکه مرتبط خدمات ارائه میدهد. استارسرج با پشتیبانی یک تیم فروش و فنی باتجربه، صنایعی مانند دولت، بهداشت، تولید، آموزش، مالی و سازمانی را پشتیبانی میکند. این شرکت همچنین راهحلهای IoT، سیستمهای مدیریت شبکه، توسعه نرمافزار سفارشی، پشتیبانی چند زبانه و تحویل جهانی را ارائه میدهد. با رویکرد مشتریمدار، استارسرج بر کیفیت قابل اعتماد، خدمات پاسخگو و راهحلهای سفارشی تمرکز دارد که به مشتریان در ساخت زیرساخت شبکه کارآمد، مقیاسپذیر و قابل اعتماد کمک میکند.
شریک رسمی انویدیا: استارسرج کابلها، فرستنده گیرندهها و اجزای شبکه انویدیا را با شفافیت کامل زنجیره تامین و تحویل سریع ارائه میدهد.
| مدل فرستنده گیرنده انویدیا | فرم فاکتور | سرعت | سازگاری کابل |
|---|---|---|---|
| MMA4Z00-NS | دو پورتی OSFP | 800Gb/s (2x400G) | MFP7E10-Nxxx (دوگانه MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400Gb/s | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400Gb/s | MFP7E10-Nxxx |
| سوئیچهای NVIDIA Quantum-2 / Spectrum-4 | OSFP | NDR 400G/800G | MFP7E10-N020 / طولهای دیگر |
- نوع کانکتور را تأیید کنید: MPO-12/APC (مادگی) در هر دو انتها – پوسته سبز.
- فاصله لینک را بررسی کنید: 20 متر در محدوده برد OM3 (≤30 متر) قرار دارد و در صورت استفاده از OM4 برای انواع طولانیتر، از برد کامل 50 متر پشتیبانی میکند.
- اطمینان حاصل کنید که فرستنده گیرندهها با قطبیت متقاطع نوع B سازگار هستند؛ اپتیکهای انویدیا برای اتصال مستقیم به نوع B نیاز دارند.
- بررسی کنید که پنلهای پچ شما، در صورت استفاده، نیز MPO/APC باشند و نگاشت قطبیت را حفظ کنند.
- پاککنندههای MPO و درپوشهای گرد و غبار مناسب را برای نگهداری در انبار داشته باشید.

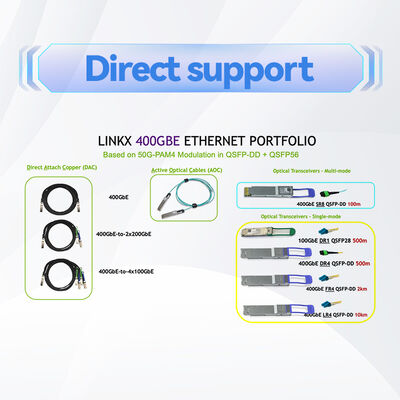

- NVIDIA MMA4Z00-NS – فرستنده گیرنده دو پورتی OSFP 800G DR8 برای سوئیچها
- NVIDIA MMA1Z00-NS400 – فرستنده گیرنده QSFP112 400G DR4 برای آداپتورهای ConnectX-7
- سری NVIDIA MFP7E20 – کابلهای نوری فعال (AOC) برای برد طولانیتر
- آداپتورهای دیواری MPO-12/APC به MPO-12/APC – برای افزایش و نصب پنل
- یادداشت کاربردی: کابلها و کانکتورهای نوری برای InfiniBand NDR (موجود از پشتیبانی انویدیا)
- IEC 61754-7: دستگاههای اتصال فیبر نوری – خانواده کانکتور MPO
- Telcordia GR-1435-CORE: الزامات عمومی برای کانکتورهای نوری چند فیبره
