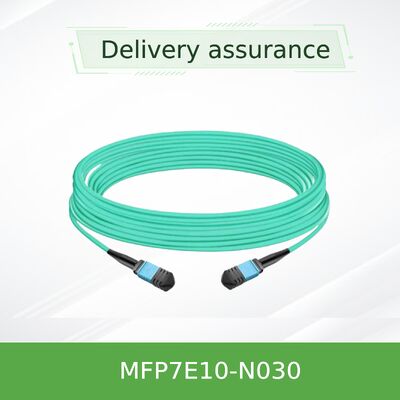

کابل فیبر نوری چند حالته MPO APC انویدیا MFP7E10-N030 به طول 30 متر برای InfiniBand و اترنت

کابل فیبر نوری مولتی مدی غیرفعال 30 متری طراحی شده برای اتصال های بین المللی InfiniBand و Ethernet با پهنای باند بالاو ژاکت LSZH محکم. امکان اتصال مستقیم بین OSFP 800G دو پورت ، OSFP 400G تک پورت و QSFP112 گیرنده در مراکز داده مدرن را فراهم می کند.

سری NVIDIA MFP7E10-Nxxx شامل کابل های چند حالت نوری منفعل با کانکتورهای MPO-12/APC است که از 8 فیبر فعال از 12 فیبر استفاده می کند.MFP7E10-N030 ارائه می دهد یک استاندارد 30 متر طول، که حداکثر فاصله پشتیبانی شده توسط فیبر OM3 در این سری را نشان می دهد، و آن را برای اتصالات انتهای ردیف یا توزیع منطقه ای در میان طرح های بزرگتر مرکز داده ایده آل می کند.طراحی شده به طور خاص برای اکوسیستم شبکه با سرعت بالا NVIDIA، از گیرنده های OSFP دو پورت 800Gb / s و همچنین ماژول های OSFP و QSFP112 تک پورت 400Gb / s پشتیبانی می کند.کانکتور زاویه ای پولیش شده (APC) با 8 درجه پولیش به طور چشمگیری بازتاب را کاهش می دهد، اطمینان از یکپارچگی سیگنال برای تعدیل PAM4 مورد استفاده در معماری 50G، 100G در هر خط.

این نقشه برداری فیبر متقاطع نوع B (پین 1 تا پین 12) امکان اتصال مستقیم بین گیرنده ها را بدون مدیریت قطبی اضافی فراهم می کند و پیاده سازی را ساده می کند.هر کابل در کارخانه آزمایش می شود تا مشخصات Telcordia GR-1435 و IEC 61754-7 را برآورده کند، تضمین قابلیت اطمینان خارج از جعبه.

• کانکتورهای زن MPO-12/APC با سوراخ های تراز ️ سازگار با پین های تراز گیرنده
• 8 فیبر چند حالت فعال (50/125 μm) با 4 فیبر غیر استفاده شده به عنوان اعضای مقاومت
• قطبیت نوع B متقاطع: نیاز به تغییر سیم پیچ را از بین می برد
• ژاکت LSZH (Low Smoke Zero Halogen) / OFNR انعطاف پذیر
• پشتیبانی از پروتکل های InfiniBand NDR، Ethernet 400GbE/800GbE و NVLink
• مکانیسم قفل کردن فشار و کشیدن برای آزاد کردن سریع و جفت گیری امن
• دمای کار: 0°C تا 70°C؛ ذخیره سازی: -40°C تا 85°C
• مشخصات کم ضایعات ورودی بهینه شده برای سیگنال های PAM4 با سرعت بالا

صفحه پایان کانکتور MPO-12/APC دارای یک پولیش زاویه 8 درجه است که بازتاب های نوری را که می تواند باعث عدم ثبات فرستنده و خطاهای بیت در پیوندهای با سرعت بالا شود، به حداقل می رساند.برخلاف کانکتورهای Ultra Physical Contact (UPC) که معمولاً در کاربردهای با سرعت پایین استفاده می شوند، APC از دست دادن بازگشت ≥35 دی بی را تضمین می کند، که برای 100G PAM4 و فراتر از آن حیاتی است.توپولوژی کابل √ نوع B (crossover) خطوط انتقال را در یک انتها به خطوط دریافت در طرف مقابل ترانسسیور √ خط 1 (رساندن) به خط 12 (بررسی) متصل می شود، خط 2 به خط 11، و غیره این مطابقت با استاندارد MPO pinout توصیه شده توسط IEC 61754-7 برای اتصال مستقیم بدون آداپتورهای خارجی.

• لینک های سوئیچ به سوئیچ: سوئیچ های OSFP دو پورت (800G) را با استفاده از دو پورت MPO-12/APC برای خروجی جمع آوری شده در امتداد دامنه های طولانی تر متصل کنید.
• سوئیچ به آداپتور: آداپتورهای شبکه NVIDIA ConnectX-7 یا DPU های BlueField-3 را از طریق OSFP یا QSFP112 در مسافت های طولانی متصل کنید.
• معماری های ستون فقرات در مراکز داده که نیاز به 50 متر دسترسی چند حالت دارند (با حداکثر 4 اتصال اتصال).
• محاسبات با عملکرد بالا (HPC) و تجزیه و تحلیل ذخیره سازی با افزونه های پارچه NVLink.
• جمع آوری انتهای ردیف که حداکثر OM3 (30m) برای طراحی تاپولوژی بهینه مورد نیاز است.

طراحی و تأیید شده برای قابلیت همکاری یکپارچه با فرستنده های NVIDIA و سخت افزار شبکه. سازگار با:

توجه: این کابل به شدت با کانکتورهای MPO-12/APC سازگار است. با کانکتورهای MPO-12/UPC (شیل آبی) جفت نشوید زیرا عدم تطابق پولیش ممکن است منجر به آسیب فیزیکی و تخریب سیگنال شود.

NVIDIA طول های متعدد را برای مناسب بودن چگالی های مختلف قفسه ها و اتصال های بین المللی دانشگاه ارائه می دهد. MFP7E10-N030 حداکثر طول فیبر OM3 را در این سری نشان می دهد:

تمام کابل ها دارای مشخصات مکانیکی و نوری یکسان هستند به جز تحمل طول (برای طول ≥5 m، تحمل +2٪ x L / -0) برای استفاده هایی که به فاصله های بالاتر از 30 متر نیاز دارند،لطفاً MFP7E10-N050 را در نظر بگیرید که از فیبر OM4 برای رسیدن به 50m استفاده می کند.

• اعتباربخشی از انتهای به انتهای:هر کابل با فرستنده های NVIDIA برای همکاری تضمین شده و حاشیه های پیوند جفت شده است.
• هزینه کل مالکیت پایین:طراحی منفعل مصرف برق را از بین می برد و هزینه های خنک کننده را در مراکز داده کاهش می دهد.
• دوام و ایمنی:ژاکت LSZH دود های سمی را در صورت آتش به حداقل می رساند؛ OFNR برای نصب های بلندتر رتبه بندی شده است.
• تولید دقیق:کانکتورهای APC با هندسه ی ثابت که در کارخانه شسته شده اند، از دست دادن کم قابل تکرار را تضمین می کنند.
• ضمانت و پشتیبانی:سازگاری مستقیم NVIDIA پیچیدگی رفع مشکل را کاهش می دهد.

• تا زمان نصب، پوشش های گرد و غبار را از بین نبرید تا از آلودگی سطوح انتهای نوری جلوگیری شود.
• از تجاوز از حداقل شعاع خم 30 میلی متر اجتناب کنید؛ خم های تنگ می تواند باعث از دست دادن میکرو خم شدن و آسیب دائمی فیبر شود.
• اگرچه کابل غیر رسانا و حساس به ESD نیست ، اما با گیرنده های حساس به ESD جفت می شود. احتیاط های استاندارد ESD را در هنگام استفاده دنبال کنید.
• هرگز رابط های MPO-12/APC را با رابط های MPO-12/UPC مخلوط نکنید؛ پولیش های نامناسب به درستی قرار نمی گیرند و ممکن است به پین های تراز آسیب برسانند.
• فقط از الکل ایزوپروپیل و دستمالهای بدون پشه یا پاک کننده های اختصاصی MPO برای تمیز کردن فرول استفاده کنید.

شرکت گروه ستارزورج هنگ کنگ (انگلیسی: Hong Kong Starsurge Group Co., Limited) یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است.این شرکت به مشتریان در سراسر جهان با محصولات از جمله سوئیچ های شبکه خدمات می دهد، NICs، نقاط دسترسی بی سیم، کنترل کننده ها، کابل ها و تجهیزات شبکه مرتبط. با پشتیبانی از یک تیم فروش و فنی با تجربه، Starsurge از صنایع مانند دولت، مراقبت های بهداشتی،تولیداین شرکت همچنین راه حل های اینترنت اشیا، سیستم های مدیریت شبکه، توسعه نرم افزار سفارشی، پشتیبانی چند زبانی و تحویل جهانی را ارائه می دهد.با یک رویکرد مشتری اول، Starsurge بر کیفیت قابل اعتماد ، خدمات پاسخگو و راه حل های سفارشی متمرکز است که به مشتریان کمک می کند تا زیرساخت های شبکه ای کارآمد ، مقیاس پذیر و قابل اعتماد ایجاد کنند.

شریک رسمی NVIDIA:استارسورج کابل های اصلی NVIDIA، ترانسسیورها و قطعات شبکه را با شفافیت کامل زنجیره تامین و تحویل سریع فراهم می کند.

• نوع کانکتور را تایید کنید: MPO-12/APC (زن) در هر دو طرف ۰ پوسته سبز.
• بررسی فاصله پیوند: 30m حداکثر دامنه OM3 است؛ برای مسافت های طولانی تر، MFP7E10-N050 (OM4) را در نظر بگیرید.
• اطمینان حاصل کنید که گیرنده ها با قطب متقاطع نوع B سازگار هستند؛ نوری NVIDIA برای اتصال مستقیم نیاز به نوع B دارد.
• بررسی کنید که پنل های پچ شما، اگر استفاده می شوند، همچنین MPO / APC هستند و نقشه برداری قطبی را حفظ می کنند.
• پاک کننده های مناسب MPO و پوشش گرد و غبار را برای نگهداری ذخیره کنید.

• NVIDIA MMA4Z00-NS️ گیرنده دو پورت OSFP 800G DR8 برای سوئیچ ها
• NVIDIA MMA1Z00-NS400️ QSFP112 400G DR4 ترانسیور برای آداپتورهای ConnectX-7
• سری NVIDIA MFP7E20کابل های نوری فعال (AOC) برای دسترسی طولانی تر
• آداپتورهای MPO-12/APC به MPO-12/APCبرای تمدید و نصب پانل
• NVIDIA MFP7E10-N05050m OM4 برای برنامه های کاربردی گسترده

• توجه: کابل های نوری و کانکتورها برای NDR InfiniBand (در دسترس از پشتیبانی NVIDIA)
• IEC 61754-7: دستگاه های اتصال فیبر نوری
• Telcordia GR-1435-CORE: الزامات عمومی برای کانکتورهای چند فیبر نوری
