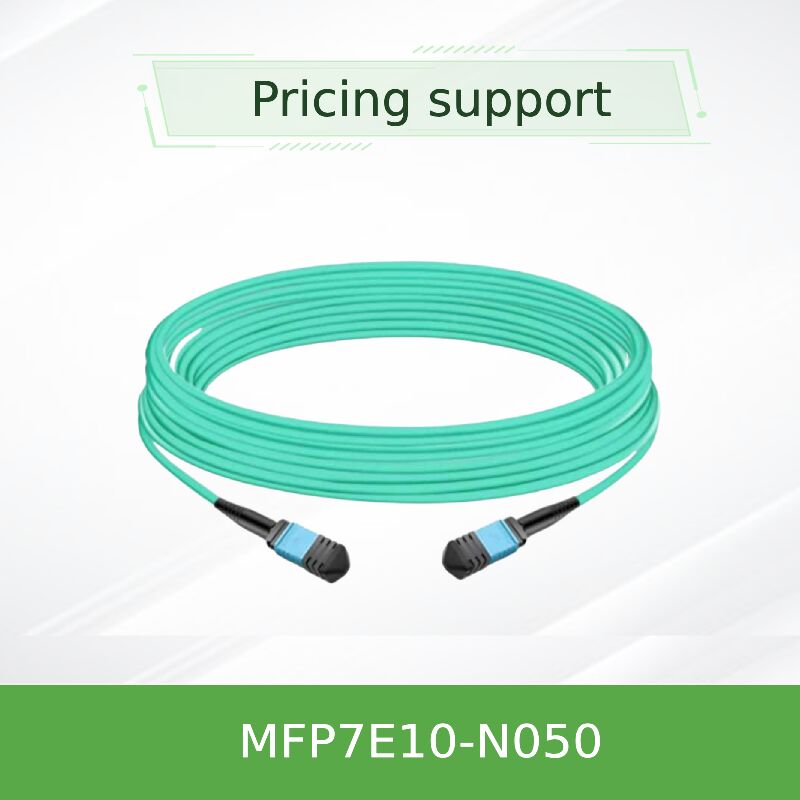

NVIDIA MFP7E10-N050 50m MPO APC Multimode Fiber Cable OM4 دامنه گسترده InfiniBand & Ethernet

کابل فیبر نوری چند حالت 50 متری با استفاده از فیبر OM4 برای کاربردهای گسترده طراحی شده است.و ژاکت LSZH محکم. امکان اتصال مستقیم بین OSFP 800G دو پورت ، OSFP 400G تک پورت و QSFP112 ترانسیورها را در امتداد فاصله های طولانی تر در معماری های ستون فقرات مرکز داده فراهم می کند.

NVIDIA MFP7E10-N050 عضو گسترده خانواده کابل های چند حالت نوری منفعل MFP7E10-Nxxx است.این کابل 50 متری حداکثر فاصله اتصال را که توسط سری پشتیبانی می شود، به دست می آورد.، که آن را به یک راه حل ایده آل برای توپولوژی های ستون فقرات، اتصال بین ردیف ها و اتصال انتهای ردیف به انتهای ردیف در مراکز داده مدرن تبدیل می کند.کابل دارای 8 فیبر فعال در یک کانکتور 12 فیبر MPO-12/APC است، با 4 فیبر غیر فعال که به عنوان اعضای قدرت برای حفظ یکپارچگی ساختاری عمل می کنند.

این دستگاه به طور خاص برای اکوسیستم شبکه با سرعت بالا NVIDIA طراحی شده است و از 800Gb / s OSFP دو پورت و همچنین 400Gb / s یک پورت OSFP و QSFP112 پشتیبانی می کند.کانکتور پولیش زاویه ای (APC) با پولیش 8 درجه عملکرد از دست دادن بازگشت برتر را فراهم می کند (≥35 dB)، برای حفظ یکپارچگی سیگنال در مسافت های طولانی تر با مدل سازی PAM4 ضروری است.

این نقشه برداری فیبر متقاطع نوع B (پین 1 تا پین 12) امکان اتصال مستقیم بین گیرنده ها را بدون مدیریت قطبی اضافی فراهم می کند.هر کابل در کارخانه آزمایش می شود تا مشخصات Telcordia GR-1435 و IEC 61754-7 را برآورده کند، تضمین عملکرد قابل اعتماد در سراسر 50 متر.

• کانکتورهای زن MPO-12/APC با سوراخ های تراز ️ سازگار با پین های تراز گیرنده
• 8 فیبر چند حالت OM4 فعال (50/125 μm) با 4 فیبر غیر استفاده شده به عنوان اعضای قدرت
• قطبیت نوع B متقاطع: نیاز به تغییر سیم پیچ را از بین می برد
• ژاکت LSZH (Low Smoke Zero Halogen) / OFNR انعطاف پذیر
• پشتیبانی از پروتکل های InfiniBand NDR، Ethernet 400GbE/800GbE و NVLink
• مکانیسم قفل کردن فشار و کشیدن برای آزاد کردن سریع و جفت گیری امن
• دمای کار: 0°C تا 70°C؛ ذخیره سازی: -40°C تا 85°C
• پروفایل کم ضایعات ورودی با OM4 بهینه شده برای رسیدن طولانی
• مشخصات 50 متری فرض می کند که دو پنل پچ نوری در پیوند با مجموع 4 اتصال نوری

MFP7E10-N050 از فیبر مولتی مد درجه OM4 استفاده می کند که پهنای باند بالاتر و کاهش کمتری نسبت به OM3 فراهم می کند و انتقال 50 متری قابل اعتماد را در سرعت 400G/800G امکان پذیر می کند.فیبر OM4 دارای پهنای باند مودال افزایش یافته است (پهنای باند مودال موثر ≥4700 MHz·km در 850nm) در مقایسه با OM3 (≥2000 MHz·km)، که اجازه می دهد تا در برنامه های PAM4 با سرعت بالا دسترسی بیشتری داشته باشد.

صفحه پایان کانکتور MPO-12/APC دارای یک پولیش زاویه 8 درجه است که بازتاب های نوری را که می تواند باعث عدم ثبات فرستنده و خطاهای بیت در پیوندهای با سرعت بالا شود، به حداقل می رساند.برخلاف کانکتورهای Ultra Physical Contact (UPC) که معمولاً در کاربردهای با سرعت پایین استفاده می شوند، APC از دست دادن بازگشت ≥35 دی بی را تضمین می کند، که برای 100G PAM4 و فراتر از آن در مسافت های طولانی حیاتی است.

توپولوژی کابل نوع B (crossover) خطوط انتقال را در یک انتهای به خطوط دریافت در طرف مقابل ترانسسیور نقشه می کشد. خط 1 (پرداخت) به خط 12 (پرداخت) ، خط 2 به خط 11 و غیره متصل می شود.این مطابقت با استاندارد MPO pinout توصیه شده توسط IEC 61754-7 برای اتصال مستقیم بدون آداپتورهای خارجی.

• معماری های برگ های ستون فقرات:سوئیچ های برگ را به سوئیچ های ستون فقرات در چندین ردیف یا سالن های بزرگ مرکز داده متصل کنید.
• پيوندهاي سوئيچ به سوئيچاتصال سوئیچ های OSFP دو پورت (800G) با استفاده از دو پورت MPO-12/APC در مسافت های طولانی.
• سوئیچ به آداپتور:اتصال به آداپتورهای شبکه NVIDIA ConnectX-7 یا DPU های BlueField-3 از طریق OSFP یا QSFP112 با حداکثر بودجه لینک.
• رابط های متقاطع:ایده آل برای محیط هایی که کابل های OM3 30 متری کافی نیستند و کابل های نوری فعال مورد نیاز نیستند.
• خوشه های محاسبات با کارایی بالا (HPC):ارائه انعطاف پذیری در خوشه های آموزش هوش مصنوعی در مقیاس بزرگ با گره های محاسباتی توزیع شده.

طراحی و تأیید شده برای قابلیت همکاری یکپارچه با فرستنده های NVIDIA و سخت افزار شبکه. سازگار با:

توجه: این کابل به شدت با کانکتورهای MPO-12/APC سازگار است. با کانکتورهای MPO-12/UPC (شیل آبی) جفت نشوید زیرا عدم تطابق پولیش ممکن است منجر به آسیب فیزیکی و تخریب سیگنال شود.

NVIDIA طول های متعدد را برای متناسب با توپولوژی های مختلف مرکز داده ارائه می دهد. MFP7E10-N050 حداکثر دسترسی چند حالت را با استفاده از فیبر OM4 فراهم می کند:

برای استفاده هایی که نیاز به فاصله بیش از 50 متر دارند، کابل های نوری فعال (AOC) یا راه حل های تک حالت NVIDIA را در نظر بگیرید.

• اعتباربخشی از انتهای به انتهای:هر کابل با فرستنده های NVIDIA برای تضمین قابلیت همکاری و حاشیه های پیوند در 50 متر کامل جفت شده است.
• هزینه کل مالکیت پایین:طراحی منفعل مصرف برق را از بین می برد و هزینه های خنک کننده را در مراکز داده کاهش می دهد.
• OM4 محدوده گسترده:امکان حداکثر فاصله چند حالت را فراهم می کند و نیاز به کابل های نوری فعال را در بسیاری از پیاده سازی ها کاهش می دهد.
• دوام و ایمنی:ژاکت LSZH دود های سمی را در صورت آتش به حداقل می رساند؛ OFNR برای نصب های بلندتر رتبه بندی شده است.
• تولید دقیق:کانکتورهای APC با هندسه ی ثابت که در کارخانه شسته شده اند، از دست دادن کم قابل تکرار را تضمین می کنند.
• ضمانت و پشتیبانی:سازگاری مستقیم NVIDIA پیچیدگی رفع مشکل را کاهش می دهد.

• تا زمان نصب، پوشش های گرد و غبار را از بین نبرید تا از آلودگی سطوح انتهای نوری جلوگیری شود.
• از تجاوز از حداقل شعاع خم 30 میلی متر اجتناب کنید؛ خم های تنگ می توانند باعث از دست دادن پیچیدگی های کوچک و آسیب دائمی فیبر شوند، به ویژه برای لینک های 50 متری.
• اگرچه کابل غیر رسانا و حساس به ESD نیست ، اما با گیرنده های حساس به ESD جفت می شود. احتیاط های استاندارد ESD را در هنگام استفاده دنبال کنید.
• هرگز رابط های MPO-12/APC را با رابط های MPO-12/UPC مخلوط نکنید؛ پولیش های نامناسب به درستی قرار نمی گیرند و ممکن است به پین های تراز آسیب برسانند.
• فقط از الکل ایزوپروپیل و دستمالهای بدون پشه یا پاک کننده های اختصاصی MPO برای تمیز کردن فرول استفاده کنید.
• در هنگام استفاده در فاصله حداکثر 50 متر، اطمینان حاصل کنید که تمام پنل های پچ و اتصالات میانگین از کانکتورهای MPO-12/APC با ویژگی های مشابه کم از دست استفاده می کنند.

شرکت گروه ستارزورج هنگ کنگ (انگلیسی: Hong Kong Starsurge Group Co., Limited) یک ارائه دهنده مبتنی بر فناوری از سخت افزار شبکه، خدمات فناوری اطلاعات و راه حل های ادغام سیستم است.این شرکت به مشتریان در سراسر جهان با محصولات از جمله سوئیچ های شبکه خدمات می دهد، NICs، نقاط دسترسی بی سیم، کنترل کننده ها، کابل ها و تجهیزات شبکه مرتبط. با پشتیبانی از یک تیم فروش و فنی با تجربه، Starsurge از صنایع مانند دولت، مراقبت های بهداشتی،تولیداین شرکت همچنین راه حل های اینترنت اشیا، سیستم های مدیریت شبکه، توسعه نرم افزار سفارشی، پشتیبانی چند زبانی و تحویل جهانی را ارائه می دهد.با یک رویکرد مشتری اول، Starsurge بر کیفیت قابل اعتماد ، خدمات پاسخگو و راه حل های سفارشی متمرکز است که به مشتریان کمک می کند تا زیرساخت های شبکه ای کارآمد ، مقیاس پذیر و قابل اعتماد ایجاد کنند.

شریک رسمی NVIDIA:استارسورج کابل های اصلی NVIDIA، ترانسسیورها و قطعات شبکه را با شفافیت کامل زنجیره تامین و تحویل سریع فراهم می کند.

• نوع کانکتور را تایید کنید: MPO-12/APC (زن) در هر دو طرف ۰ پوسته سبز.
• فاصله اتصال را بررسی کنید: 50 متر نیاز به فیبر OM4 دارد و تا 4 اتصال دهنده نوری را فرض می کند.
• مطمئن شوید که فرستنده ها با قطب متقاطع نوع B سازگار هستند و از OM4 50m پشتیبانی می کنند.
• بررسی کنید که تمام پانل های پیچ و اتصال های میانگین از کانکتورهای MPO-12/APC با ویژگی های کم تلفات استفاده می کنند.
• پاک کننده های مناسب MPO و پوشش گرد و غبار را برای نگهداری ذخیره کنید.
• انجام محاسبه بودجه پیوند شامل تمام ارتباطات قبل از انتشار نهایی.

• NVIDIA MMA4Z00-NS️ گیرنده دو پورت OSFP 800G DR8 برای سوئیچ ها
• NVIDIA MMA1Z00-NS400️ QSFP112 400G DR4 ترانسیور برای آداپتورهای ConnectX-7
• سری NVIDIA MFP7E20کابل های نوری فعال (AOC) برای رسیدن بیش از 50 متر
• آداپتورهای MPO-12/APC به MPO-12/APCبرای تمدید و نصب پانل
• NVIDIA MFP7E10-N030️ 30m OM3 برای کاربردهای کوتاه مدت

• توجه: کابل های نوری و کانکتورها برای NDR InfiniBand (در دسترس از پشتیبانی NVIDIA)
• IEC 61754-7: دستگاه های اتصال فیبر نوری
• Telcordia GR-1435-CORE: الزامات عمومی برای کانکتورهای چند فیبر نوری
• راهنمای NVIDIA برای اتصال بین المللی نوری برای استقرار 400G / 800G
