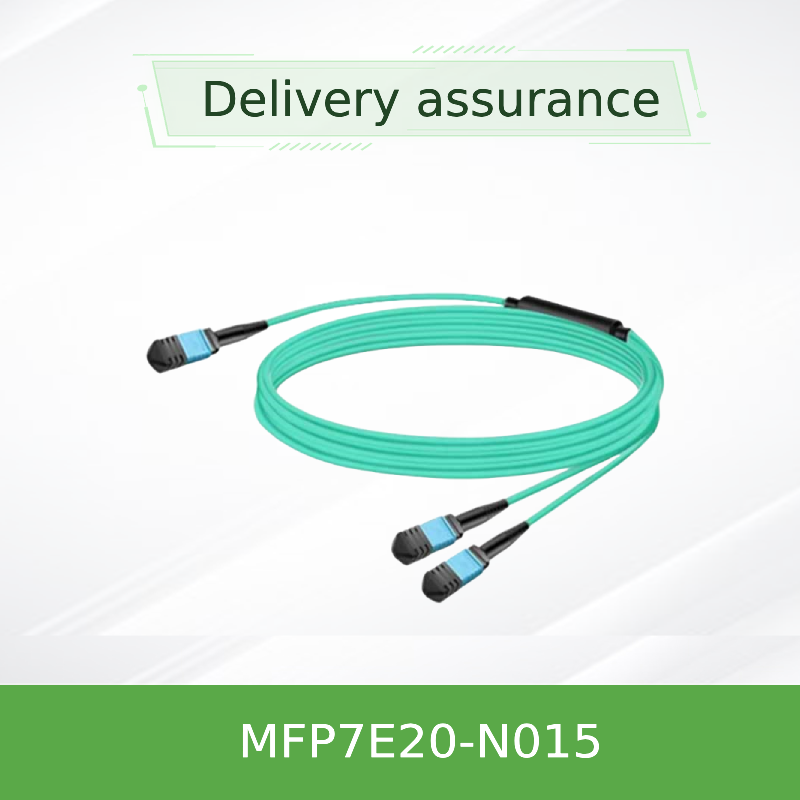

کابل اسپلیتر NVIDIA MFP7E20-N015 1:2 | 800G به 2x400G MPO-12/APC OM4، 15 متر
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFP7E20-N015 |
| مدرک: | MFP7E20-Nxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| مدل شماره: | MFP7E20-N015 | شکل مواد: | سیم گرد |
|---|---|---|---|
| قدرت کششی مجاز: | 1000N <10000N | گواهی: | RoHS, CE, ISO9001, VDE, CCC |
| مواد غلاف: | پی وی سی | طول: | 15 متر |
| نرخ داده: | 400 گیگابایت در ثانیه | مبدا: | هند / اسرائیل / چین |
توضیحات محصول
NVIDIA MFP7E20-N015 یک کابل اسپلیتر نوری پسیو با کارایی بالا است که برای اتصال یک فرستنده گیرنده دو پورت OSFP 800 گیگابیت بر ثانیه به دو فرستنده گیرنده مستقل OSFP یا QSFP112 400 گیگابیت بر ثانیه طراحی شده است. این کابل با کانکتورهای MPO-12/APC، 8 فیبر فعال (50/125 میکرومتر OM4) و توپولوژی کراساور نوع B مهندسی شده است و یکپارچگی سیگنال بینقص را برای فابریکهای InfiniBand NDR، اترنت و NVLink تضمین میکند. ایدهآل برای معماریهای اسپاین-لیف در خوشههای هوش مصنوعی، مراکز داده و ذخیرهسازی با کارایی بالا.
سری NVIDIA MFP7E20-Nxxx یک تابع تقسیم منحصر به فرد 4 کاناله به دو کاناله را در یک مجموعه واحد MPO-12/APC به دوگانه MPO-12/APC ارائه میدهد. MFP7E20-N015 با استفاده از فیبر نوری چند حالته کم تلفات OM4 با روکش آبی LSZH، برد 15 متری را ارائه میدهد. پولیش زاویهدار (APC) (8 درجه) بازتابهای برگشتی را حذف کرده و افت بازگشت نوری برتر ≥35 دسیبل را حفظ میکند. این کابل بریکاوت امکان میدهد یک پورت 800G (دوگانه OSFP) به دو لینک مستقل 200G/400G تقسیم شود و تراکم پورت را به حداکثر رسانده و پیچیدگی کابلکشی سوئیچ به آداپتور را کاهش دهد. هر کابل به شدت در کارخانه آزمایش شده، مطابق با Telcordia GR-1435 است و از قفلهای فشاری/کششی برای استقرار آسان پشتیبانی میکند.
یک MPO-12/APC (8 فیبر فعال) به دو کانکتور MPO-12/APC جداگانه تقسیم میشود که هر کدام 4 فیبر را حمل میکنند (2x200G یا 400G در هر شاخه).
پشتیبانی از InfiniBand NDR، اترنت 800G/400G و NVLink؛ کاملاً پسیو و شفاف.
پوشش APC بازتابهای برگشتی را کاهش میدهد (افت بازگشت ≥35 دسیبل) برای کیفیت سیگنال برتر.
نگاشت فیبر متقاطع، همترازی صحیح TX/RX بین فرستندهها را بدون تنظیمات قطبیت خارجی تضمین میکند.
روکش کم دود بدون هالوژن با درجهبندی برای فضاهای پلنوم/رایزر (LSZH/OFNR)، رنگ آبی نشاندهنده OM3/OM4 چند حالته.
قفل فشاری/کششی، درپوشهای گرد و غبار از پیش نصب شده، قطر کابل گرد 3.0 میلیمتر، حداقل شعاع خمش 30 میلیمتر.
ساخته شده بر اساس فیبر نوری چند حالته 50/125 میکرومتر (OM3 برای مدلهای ≤30 متر، OM4 برای >30 متر؛ MFP7E20-N015 از OM4 برای عملکرد 15 متری با تلفات ورودی کم استفاده میکند). کانکتورهای مادگی MPO-12/APC شامل سوراخهای همترازی هستند که با پینهای فرستنده گیرنده مطابقت دارند و همترازی نوری دقیق را تضمین میکنند. اتصال متقاطع نوع B "کراساور" تضمین میکند که خط 1 در انتهای 4 کاناله (سمت OSFP دوگانه پورت) به خط 12 در شاخه اول و خط 2 به خط 11 در شاخه دوم نگاشت میشود و به طور موثر ارتباط تمام دوپلکس را فعال میکند. بودجه تلفات ورودی سختگیرانه NVIDIA (≤0.35 دسیبل + 0.0004 x L) قابلیت اطمینان لینک را در برابر تغییرات دما و رطوبت تضمین میکند (دمای ذخیرهسازی -40 تا 85 درجه سانتیگراد، دمای عملیاتی 0-70 درجه سانتیگراد).
- اتصال فرستندههای گیرنده دو پورت OSFP 800G NVIDIA (مانند MMA4Z00-NS) در سوئیچهای بالای رک به آداپتورهای ConnectX-7 یا BlueField-3 DPU با استفاده از ماژولهای 400G OSFP/QSFP112.
- خوشهبندی سرور با تراکم بالا که در آن دو سرور یک پورت سوئیچ را از طریق پیکربندی اسپلیتر 1:2 به اشتراک میگذارند (هر شاخه به یک گره محاسباتی جداگانه سرویس میدهد).
- خوشههای هوش مصنوعی/یادگیری ماشین که به 200G در هر شاخه از یک پورت 800G نیاز دارند، حجم کابل را کاهش داده و جریان هوا را بهینه میکنند.
- شبکههای اسپاین-لیف در مراکز داده با استفاده از فیبر نوری چند حالته برای اتصالات پرسرعت برد کوتاه، مقرون به صرفه تا 50 متر (با حداکثر 2 پنل پچ).
MFP7E20-N015 برای ادغام بینقص با راهحلهای شبکه سرتاسری NVIDIA طراحی شده است. این کابل با تمام رابطهای نوری استاندارد MPO-12/APC (کانکتورهای مادگی) جفت میشود و با موارد زیر سازگار است:
- فرستندههای گیرنده دو پورت OSFP:MMA4Z00-NS (800G DR8)، MMA4Z00-NS400 (400G DR4+)
- فرستندههای گیرنده تک پورت OSFP / QSFP112:MMA1Z00-NS400، ماژولهای QSFP112 400G DR4
- آداپتورهای شبکه: NVIDIA ConnectX-7، ConnectX-6 (با قفس/آداپتور مناسب)، BlueField-3 DPU
- سوئیچها: پلتفرمهای مبتنی بر NVIDIA Quantum-2، Spectrum-4 با قفسهای OSFP.
| پارامتر | مشخصات (MFP7E20-N015) |
|---|---|
| نوع محصول | کابل اسپلیتر نوری پسیو 1:2 |
| نوع کانکتور | MPO-12/APC (مادگی) به 2x MPO-12/APC (مادگی) |
| نوع فیبر | 50/125 میکرومتر چند حالته OM4 (برای طولهای >30 متر؛ 15 متر از OM4 استفاده میکند) |
| تعداد فیبرهای فعال | 8 فیبر (4 ارسال / 4 دریافت در هر نگاشت شاخه) |
| طول کابل | 15 متر (تلرانس: +2% x L / -0) |
| تلفات ورودی (حداکثر) | ≤0.35 دسیبل + 0.0004 x L (L=15 متر → ≤0.356 دسیبل در هر سطح انتهایی کانکتور) |
| افت بازگشت | ≥35 دسیبل (پولیش APC) |
| جنس و رنگ روکش | LSZH / OFNR، آبی |
| قطر کابل | 3.0 ± 0.2 میلیمتر |
| حداقل شعاع خمش | 30 میلیمتر (ایستا) |
| دمای عملیاتی | 0 درجه سانتیگراد تا 70 درجه سانتیگراد |
| دمای ذخیرهسازی | -40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| توپولوژی / قطبیت | نوع B (کراساور) طبق استانداردهای MPO |
| انطباق با مقررات | RoHS، IEC 61754-7، Telcordia GR-1435، محصول لیزر کلاس 1 (IEC 60825-1/2) |
| شماره قطعه سفارش | توضیحات | طول | نوع فیبر |
|---|---|---|---|
| MFP7E20-N003 | کابل فیبر پسیو NVIDIA، MMF، MPO12 APC به 2xMPO12 APC | 3 متر | OM3 |
| MFP7E20-N005 | کابل فیبر پسیو NVIDIA، MMF، MPO12 APC به 2xMPO12 APC | 5 متر | OM3 |
| MFP7E20-N007 | کابل فیبر پسیو NVIDIA، MMF، MPO12 APC به 2xMPO12 APC | 7 متر | OM3 |
| MFP7E20-N010 | کابل فیبر پسیو NVIDIA، MMF، MPO12 APC به 2xMPO12 APC | 10 متر | OM3 |
| MFP7E20-N015 | کابل فیبر پسیو NVIDIA، MMF، MPO12 APC به 2xMPO12 APC | 15 متر | OM4 |
| MFP7E20-N020 | کابل فیبر پسیو NVIDIA، MMF، MPO12 APC به 2xMPO12 APC | 20 متر | OM4 |
| MFP7E20-N030 | کابل فیبر پسیو NVIDIA، MMF، MPO12 APC به 2xMPO12 APC | 30 متر | OM4 |
| MFP7E20-N050 | کابل فیبر پسیو NVIDIA، MMF، MPO12 APC به 2xMPO12 APC | 50 متر | OM4 |
100% از نظر نوری برای تلفات ورودی، افت بازگشت و قطبیت آزمایش شده است.
پشتیبانی از 200G در هر شاخه فیبر، امکان مهاجرت به 400G/800G را بدون نیاز به کابلکشی مجدد فراهم میکند.
بدون الکترونیک فعال – ایدهآل برای بارهای کاری HPC و هوش مصنوعی حساس به تأخیر.
دو شاخه را در یک MPO ترکیب میکند و مدیریت کابل را ساده میسازد.
گروه Hong Kong Starsurge پشتیبانی کامل چرخه عمر محصولات نوری اصلی NVIDIA را از جمله مشاوره فنی پیش از فروش، اعتبارسنجی سازگاری و لجستیک در سراسر جهان ارائه میدهد. هر کابل MFP7E20-N015 مستقیماً از زنجیره تامین مجاز NVIDIA تهیه میشود. تیم مهندسی ما با طراحی توپولوژی شبکه، تطبیق فرستنده گیرنده و راهنمایی نصب در محل کمک میکند. برای پرس و جوهای RMA یا فنی، با ما در networking-support@starsurge.com تماس بگیرید یا با مدیر حساب اختصاصی خود تماس بگیرید.
- درپوشهای گرد و غبار را تا لحظه نصب جدا نکنید. کانکتورهای آلوده باید با استفاده از پاککنندههای کانکتور نوری تمیز شوند (هرگز از دستمالهای الکلی روی سطح انتهایی بدون ابزار مناسب استفاده نکنید).
- از خم کردن کابل فراتر از شعاع 30 میلیمتر خودداری کنید؛ خمیدگیهای شدید میتواند به فیبرها آسیب دائمی وارد کند.
- کابلها را دور از مایعات و محیطهای با رطوبت بالا فراتر از مشخصات نگه دارید.
- اقدامات احتیاطی ESD هنگام کار با فرستندهها مورد نیاز است، اما خود کابل فیبر رسانا نیست.
- هرگز کانکتور MPO را با زور وصل نکنید؛ کلید را همتراز کرده و به آرامی فشار دهید تا قفل شود.
Hong Kong Starsurge Group Co., Limited یک ارائهدهنده پیشرو در زمینه سختافزار شبکه، خدمات IT و راهحلهای یکپارچهسازی سیستم است. این شرکت که در سال 2008 تأسیس شد، به مشتریان در سراسر جهان با محصولاتی از جمله سوئیچهای شبکه، کارتهای شبکه، نقاط دسترسی بیسیم، کنترلرها، کابلها و تجهیزات شبکه مرتبط خدمات ارائه میدهد. با پشتیبانی یک تیم فروش و فنی باتجربه، Starsurge از صنایعی مانند دولت، بهداشت و درمان، تولید، آموزش، مالی و سازمانی پشتیبانی میکند. این شرکت همچنین راهحلهای IoT، سیستمهای مدیریت شبکه، توسعه نرمافزار سفارشی، پشتیبانی چند زبانه و تحویل جهانی را ارائه میدهد. با رویکرد مشتریمدار، Starsurge بر کیفیت قابل اعتماد، خدمات پاسخگو و راهحلهای سفارشی تمرکز دارد که به مشتریان کمک میکند زیرساخت شبکه کارآمد، مقیاسپذیر و قابل اعتماد بسازند.
برای کابلهای سری NVIDIA MFP7E20 اصلی، حمل و نقل سریع و پشتیبانی مهندسی تخصصی با ما همکاری کنید.
- فناوت 1:2: 800G → 400G + 400Gقطبیت نوع B: سیمکشی متقاطع، همترازی TX/RX را تضمین میکند
- درجه OM4: بهینه شده برای سیگنالهای PAM4 400G-800G
- گواهینامه جهانی: FCC Class A، CE، RCM، ICES، VCCI، CB، cTUVus
| مدل فرستنده گیرنده | فرم فاکتور | نرخ داده | سازگار با MFP7E20-N015 |
|---|---|---|---|
| MMA4Z00-NS | دوگانه پورت OSFP | 800G DR8 | بله (از هر دو کابل اسپلیتر استفاده میکند) |
| MMA4Z00-NS400 | OSFP | 400G DR4 | بله – سمت شاخه |
| MMA1Z00-NS400 | QSFP112 | 400G DR4 | بله – سمت شاخه |
| Generic 400G DR4/FR4 (MPO-12/APC) | OSFP/QSFP112 | 400G | بله، در صورت مطابقت رابط APC و بودجه تلفات |
| 100G SR4 (MPO-12/UPC) | QSFP28 | 100G NRZ | خیر (عدم تطابق پولیش) |
- تأیید کنید که فرستندههای گیرنده در هر دو انتها به رابط مادگی MPO-12/APC (کلید بالا) نیاز دارند.
- طول کابل (15 متر) را بررسی کنید که با فاصله رک به رک یا درون ردیف شما مطابقت دارد.
- پورتهای سوئیچ را بررسی کنید: پورتهای دوگانه OSFP باید با دو کابل اسپلیتر برای استفاده کامل از 800G جفت شوند.
- برای درپوشهای گرد و غبار و کیتهای تمیز کردن برنامهریزی کنید – برای حفظ تلفات ورودی کم الزامی است.
- محدوده دمای محیط عملیاتی 0-70 درجه سانتیگراد را بررسی کنید، از خمیدگیهای بیش از حد خودداری کنید.
- فرستنده گیرنده دوگانه پورت OSFP DR8 800G NVIDIA MMA4Z00-NS
- فرستنده گیرنده QSFP112 DR4 400G NVIDIA MMA1Z00-NS400
- کابل اسپلیتر OM4 50 متری NVIDIA MFP7E20-N050 برای برد طولانیتر
- کابلهای ترانک نوع B MPO-12 APC به MPO-12 APC (مستقیم، غیر اسپلیتر)
- قلمهای تمیز کننده نوری و پاککنندههای کاست برای کانکتورهای MPO
