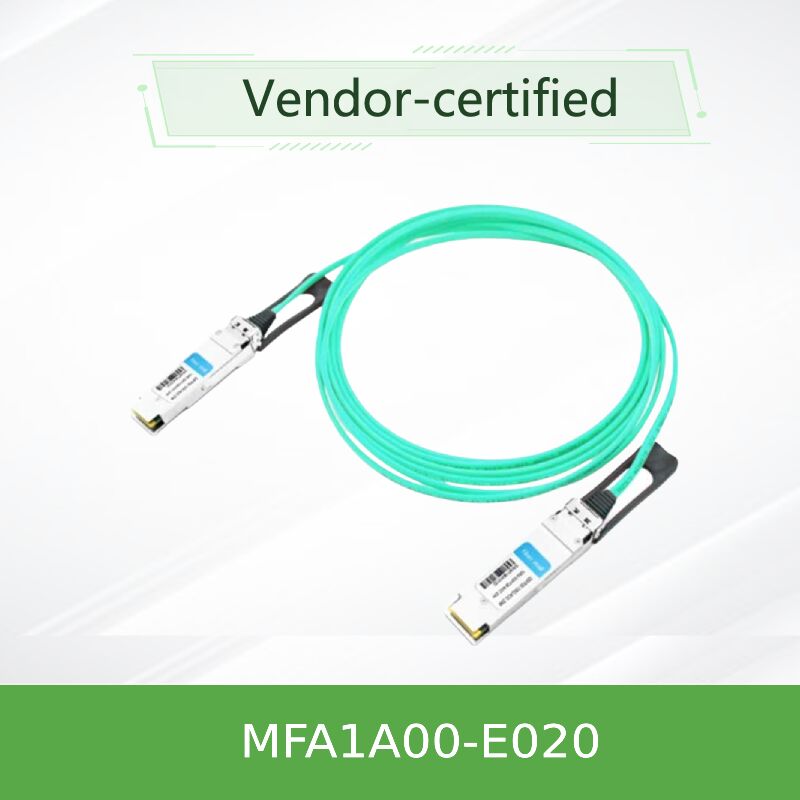

کابل نوری فعال Mellanox MFA1A00-E020 با سرعت 100 گیگابیت بر ثانیه QSFP28 – 20 متر MMF AOC برای InfiniBand EDR و 100GbE
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFA1A00-E020 |
| مدرک: | MFA1A00-xxxx.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | طول: | 20 متر |
| ولتاژ تغذیه: | -0.3 ~ 3.6 ولت | ولتاژ ورودی داده: | -0.3 ~ 3.465V |
| ولتاژ ورودی کنترل: | -0.3 ~ 4.0V | آستانه آسیب: | 3.4dbm |
توضیحات محصول
کابل نوری فعال با کارایی بالا 100G EDR InfiniBand / 100GbE | مصرف کم انرژی (2.2 وات) | برد تا 100 متر | QSFP28 قابل تعویض در حین کار | فناوری VCSEL
Mellanox MFA1A00-E020 یک کابل نوری فعال فیبر چند حالته (MMF) QSFP28 با سرعت 100 گیگابیت بر ثانیه است که برای مراکز داده با کارایی بالا و خوشههای HPC طراحی شده است. این کابل AOC 20 متری که بخشی از سری LinkX ملانوکس است، اتصال قابل اعتماد را برای محیطهای InfiniBand EDR (نرخ داده پیشرفته) و 100GbE فراهم میکند. برخلاف DACهای غیرفعال، MFA1A00-E020 امکان فواصل طولانیتر، شعاع خمش کمتر و جریان هوای بهبود یافته را فراهم میکند و در عین حال تنها 2.2 وات توان معمولی در هر انتها مصرف میکند (با بازتنظیم). این کابل با آرایههای VCSEL و بازتنظیم یکپارچه ساخته شده است و نرخ خطای بیت کمتر از 1E-15 را ارائه میدهد و تاخیر کم قابل پیشبینی و یکپارچگی سیگنال را تضمین میکند. این کابل کاملاً با SFF-8665 سازگار است و از قابلیت تعویض در حین کار برای استقرار ساده پشتیبانی میکند.
4 کانال 25G NRZ
2.2 وات معمولی در هر انتها (بازتنظیم روشن)
در هر لاین برای TX و RX در سرعت 25-26 گیگابیت بر ثانیه
دامنه خروجی RX، پیشتأکید؛ اکولایزر ورودی TX
تا 100 متر (مدل 20 متری نشان داده شده)
مدیریت I²C مطابق با RoHS، SFF-8665، SFF-8636
پورت استاندارد QSFP28
قابلیت اطمینان بالا برای دادههای حیاتی
MFA1A00-E020 از اپتیک فعال مبتنی بر VCSEL با چهار رشته فیبر چند حالته در هر انتها استفاده میکند. هر لاین تا 26 گیگابیت بر ثانیه کار میکند و پهنای باند کلی 100 گیگابیت بر ثانیه را به دست میآورد. این کابل اکولایزرهای ورودی قابل برنامهریزی و پیشتأکید خروجی را ادغام میکند و امکان تنظیم دقیق برای سیستمهای میزبان مختلف را فراهم میکند. بازتنظیم را میتوان در هر لاین فعال کرد تا لرزش را کاهش دهد و یکپارچگی سیگنال را در سرعتهای 25 گیگابیت بر ثانیه تضمین کند، در حالی که کابل با سرعتهای پایینتر بدون بازتنظیم سازگار است. روکش LSZH (دود کم، هالوژن صفر) ایمنی را در استقرارهای متراکم افزایش میدهد. تمام اجزای فعال در کانکتورهای QSFP28 مهر و موم شده قرار دارند و به هیچ منبع تغذیه خارجی فراتر از منبع استاندارد 3.3 ولت نیاز ندارند. این فناوری از نظر مسافت و انعطافپذیری از DACهای غیرفعال بهتر عمل میکند که برای اتصال از بالای قفسه تا انتهای ردیف ضروری است.
- خوشههای محاسبات با کارایی بالا (HPC) با استفاده از شبکههای InfiniBand EDR
- معماریهای ستون فقرات-برگ 100GbE مرکز داده
- شبکههای ذخیرهسازی که سیستمهای فایل NVMe-oF یا توزیع شده را متصل میکنند
- شبکههای دولتی، تحقیقاتی و آموزشی که به لینکهای 100G با تأخیر کم نیاز دارند
- اتصالات سوئیچ به سرور فراتر از 5 متر (به عنوان مثال، 20 متر بین قفسهها)
- پس از تولید رسانه و سرگرمی با گردش کارهای پهنای باند بالا
MFA1A00-E020 با هر پورت استاندارد QSFP28 مطابق با SFF-8665 سازگار است. این کابل به طور بومی در سوئیچها و آداپتورهای InfiniBand ملانوکس (NVIDIA) (نسل EDR) و همچنین بسیاری از سوئیچهای 100GbE شخص ثالث با فریمور AOC مناسب پشتیبانی میشود. پلتفرمهای سازگار معمول عبارتند از:
- سوئیچهای سری NVIDIA Mellanox Quantum™ / SB7800
- آداپتورهای NVIDIA Mellanox ConnectX®-4/5/6 InfiniBand
- سوئیچهای استاندارد صنعتی 100G QSFP28 (Arista، Cisco، Juniper) – پیکربندی را تأیید کنید
- سرورها با کارتهای رابط شبکه QSFP28 (100GbE)
| پارامتر | حداقل | معمولی | حداکثر | واحد |
|---|---|---|---|---|
| ولتاژ تغذیه (Vcc) | 3.135 | 3.3 | 3.465 | V |
| اتلاف توان (هر انتها، بدون بازتنظیم) | — | 1.5 | 1.8 | W |
| اتلاف توان (بازتنظیم در تمام لاینها) | — | 2.2 | 2.5 | W |
| دمای عملیاتی کیس | 0 | — | 70 | °C |
| رطوبت نسبی عملیاتی | 5 | — | 85 | % |
| نرخ داده در هر لاین | — | 25.78 | 26 | Gb/s |
| نرخ داده تجمعی | — | 100 | 104 | Gb/s |
| BER | < 1E-15 | — | ||
| طول (این مدل) | 20 متر (MFA1A00-E020) | m | ||
| نوع فیبر | فیبر چند حالته (MMF) | |||
| نوع کانکتور | QSFP28 (مطابق با SFF-8665) | |||
| جنس روکش | LSZH (دود کم، هالوژن صفر) | |||
| تحمل نویز تغذیه | 66 میلیولت پیک به پیک (10 هرتز تا 10 مگاهرتز) | |||
توجه: مقادیر اتلاف توان در هر انتها. حداکثر مقادیر مطلق: Vcc -0.3 تا 3.6 ولت؛ ولتاژ ورودی داده -0.3 تا 3.465 ولت.
| شماره قطعه | توضیحات | طول |
|---|---|---|
| MFA1A00-E001 | کابل فیبر فعال ملانوکس، IB EDR، 100 گیگابیت بر ثانیه، QSFP، LSZH | 1 متر |
| MFA1A00-E01A | کابل فیبر فعال ملانوکس، IB EDR، QSFP | 1.5 متر |
| MFA1A00-E002 | کابل فیبر فعال ملانوکس | 2 متر |
| MFA1A00-E003 | — | 3 متر |
| MFA1A00-E004 | — | 4 متر |
| MFA1A00-E005 | — | 5 متر |
| MFA1A00-E010 | — | 10 متر |
| MFA1A00-E015 | — | 15 متر |
| MFA1A00-E020 | مدل انتخاب شده – AOC 20 متری | 20 متر |
| MFA1A00-E030 | — | 30 متر |
| MFA1A00-E050 | — | 50 متر |
| MFA1A00-E100 | — | 100 متر |
- برد طولانیتر: تا 100 متر در مقابل 5-7 متر برای DAC غیرفعال در 100G.
- مدیریت بهتر کابل: نازکتر، سبکتر و انعطافپذیرتر؛ شعاع خمش کمتر.
- جریان هوای بهبود یافته: انسداد کمتر در سوئیچهای با تراکم بالا.
- توان کمتر از مس فعال: تنها 2.2 وات در هر انتها (بازتنظیم شده) – کم مصرف.
- شرطیسازی سیگنال یکپارچه: EQ و پیشتأکید قابل برنامهریزی برای استحکام لینک.
- مصونیت EMI: فیبر تداخل الکتریکی را حذف میکند.
به عنوان یک شریک مجاز و ارائهدهنده مبتنی بر فناوری، Starsurge پشتیبانی کامل پیش از فروش و پس از فروش را برای کابلهای نوری فعال ملانوکس ارائه میدهد. خدمات ما شامل:
- تحویل جهانی با زمان تحویل رقابتی
- اعتبارسنجی فنی: بررسی سازگاری، کمک به پیکربندی
- استعلام طول سفارشی (منوط به MOQ)
- گارانتی سختافزار محدود 1 ساله (پوشش سازنده)
- پشتیبانی RMA و عیبیابی
- تیم مهندسی فروش چند زبانه
- برای جلوگیری از آسیب دائمی، از ولتاژ تغذیه حداکثر (3.6 ولت) تجاوز نکنید.
- از خم شدنهای شدید کمتر از حداقل شعاع خمش فیبر (معمولاً 30 میلیمتر پویا) خودداری کنید.
- با کانکتورها با دقت برخورد کنید؛ درپوشهای گرد و غبار باید تا زمان نصب در جای خود باقی بمانند.
- برای عملکرد مشخص شده در محدوده دمای کیس 0-70 درجه سانتیگراد کار کنید.
- هنگام کار با کانکتورهای QSFP28، از محافظت مناسب ESD اطمینان حاصل کنید.
شرکت Hong Kong Starsurge Group Co., Limited که در سال 2008 تأسیس شد، یک ارائهدهنده مبتنی بر فناوری سختافزار شبکه، خدمات IT و راهحلهای یکپارچهسازی سیستم است. Starsurge با خدمترسانی به بخشهای دولتی، بهداشتی، تولیدی، آموزشی، مالی و سازمانی در سراسر جهان، تجهیزات شبکه قابل اعتماد از جمله سوئیچها، NICها، نقاط دسترسی بیسیم و کابلهای نوری فعال را ارائه میدهد. Starsurge با رویکرد مشتریمدار، پشتیبانی چند زبانه و قابلیتهای تحویل جهانی، خدمات پاسخگو و راهحلهای زیرساختی سفارشی را تضمین میکند. Starsurge به عنوان یک شریک مورد اعتماد برای برندهای پیشرو مانند ملانوکس، تخصص فنی را با تعالی زنجیره تامین ترکیب میکند.حقایق کلیدی▪ 100 گیگابیت بر ثانیه (4x25G NRZ)
- ▪ توان: 2.2 وات معمولی (بازتنظیم شده)
- ▪ فناوری VCSEL + MMF
- ▪ روکش LSZH، RoHS
- ▪ آماده InfiniBand EDR / 100GbE
- ماتریس سازگاری
- ▪ سوئیچهای NVIDIA Mellanox Quantum
- ▪ سوئیچهای 100G QSFP28 (Arista 7060/7280، Cisco Nexus 9300، Juniper QFX)
- ▪ سرورهای شخص ثالث با QSFP28 استاندارد
- ▪ با پورتهای فقط 40G سازگار نیست
- چک لیست خریدار
- ✓ نوع پورت را تأیید کنید: QSFP28 (نه QSFP+)
- ✓ محدوده دمای عملیاتی (0-70 درجه سانتیگراد)
- ✓ پشتیبانی سوئیچ از AOC / بازتنظیم
- ✓ سیاست گارانتی و RMA
- ✓ زمان تحویل و قیمتگذاری عمده
