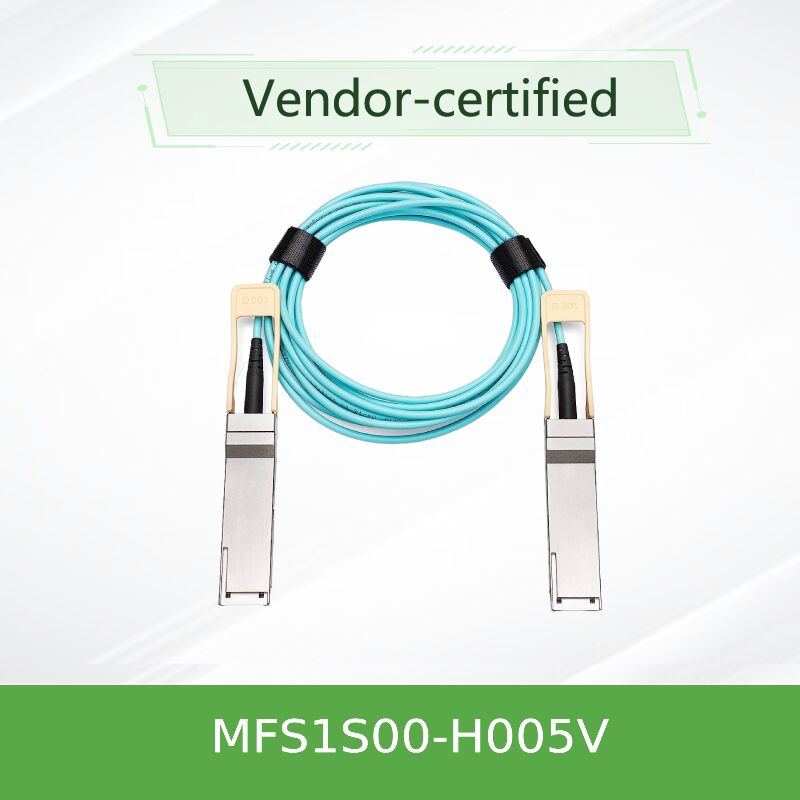

کابل نوری فعال NVIDIA Mellanox MFS1S00-H005V 200Gb/s QSFP56 – 5 متری MMF AOC برای InfiniBand HDR و 200GbE

درNVIDIA Mellanox MFS1S00-H005Vیک کابل نوری فعال 200Gb/s QSFP56 Multi-Mode Fiber (MMF) با عملکرد بالا است که 5 متر اتصال قابل اعتماد را برای مراکز داده نسل بعدی و خوشه های محاسباتی با عملکرد بالا فراهم می کند..این AOC که برای محیط های InfiniBand HDR (سرعت داده بالا) و 200 گیگابیت اترنت طراحی شده است، از 50Gb / s PAM4 در هر خط (4x50G) برای دستیابی به پهنای باند 200Gb / s استفاده می کند.در مقایسه با DAC های منفعل، MFS1S00-H005V یکپارچگی سیگنال برتر، شعاع های خمیدن تنگتر، کاهش وزن و بهبود جریان هوا را فراهم می کند، در حالی که تنها 5.0W معمولی را در هر انتها مصرف می کند (با فعال کردن دوباره).ساخته شده با آرایه های VCSEL و مدارهای یکپارچه زمان بندی مجدداین کابل دارای نرخ خطای بیت بهتر از 1E-15 و تاخیر کم قابل پیش بینی است. کاملا مطابق با رابط مدیریت SFF-8665 (QSFP56) و SFF-8636 ، کابل قابل وصل شدن گرم و سازگار با RoHS است.

MFS1S00-H005V از اپتیک های فعال مبتنی بر VCSEL با چهار رشته فیبر چند حالت در هر سر استفاده می کند، هر خط در 50Gb / s PAM4 (53.125 GBd) کار می کند تا پهنای باند 200Gb / s را به دست آورد.کابل یکپارچه سازنده ورودی قابل برنامه ریزی و خروجی پیش تاکید، که امکان تنظیم دقیق برای سیستم های میزبان مختلف را برای به حداکثر رساندن حاشیه پیوند فراهم می کند.کاهش jitter در نرخ داده های بالا در حالی که حفظ سازگاری عقب با سرعت پایین تر (e.g، 100Gb / s NRZ) زمانی که زمان بندی مجدد غیرفعال است. ژاکت LSZH (کم دود صفر هالوجن) ایمنی آتش را در مستقر کردن های متراکم افزایش می دهد.تمام الکترونیک فعال به صورت هرمتیکی در داخل خانه های کانکتور QSFP56 مهر و موم می شونداین کابل از انتخاب نرخ از طریق ثبت کننده های SFF-8636 پشتیبانی می کند و اجازه می دهد تا برای 25.78125 GBd NRZ (EDR) یا 26.56250 GBd PAM4 (HDR).

• خوشه های High Performance Computing (HPC) با استفاده از پارچه های InfiniBand HDR (5m intra-rack or adjacent-rack links)
• معماری های ستون فقرات مرکز داده 200GbE که سوئیچ های بالا را به گره های محاسباتی متصل می کند
• شبکه های ذخیره سازی با NVMe-oF در InfiniBand که نیاز به پهنای باند بالا و تاخیر کم دارند
• خوشه های آموزشی هوش مصنوعی / ML با استفاده از سوئیچ های NVIDIA Quantum-2
• اتصالات سوئیچ به سرور در داخل یک استخر یا بین استخر های مجاور
• استفاده از مرکز داده های بیش از حد که نیاز به کابل کشی با چگالی بالا و مصرف انرژی بالا دارد

MFS1S00-H005V با هر پورت استاندارد QSFP56 مطابق با SFF-8665 سازگار است. این در NVIDIA Mellanox InfiniBand HDR و سیستم عامل های سوئیچ 200GbE پشتیبانی می شود.و همچنین بسیاری از سوئیچ های 200GbE شخص ثالثپلتفرم های سازگار تایید شده عبارتند از:

• سوئیچ های InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• آداپتورهای NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand
• سوئیچ های NVIDIA Mellanox SN3700، SN4600 سری 200GbE
• سوئیچ های استاندارد صنعت 200G QSFP56 (توافق متفاوت است؛ لطفا پشتیبانی AOC را تایید کنید)

¹خواندن دمای داخلی از طریق DDM تا 75 °C مجاز است. حداکثر امتیازات مطلق: Vcc -0.3 تا 3.6V؛ ولتاژ ورودی داده -0.3 تا 3.465V؛ آستانه آسیب 3.4 dBm.

توجه: تحمل طول برای طول های <5m: +300mm / -0mm؛ برای 5m ≤ طول < 50m: +500mm / -0mm.

• دسترسی گسترده در 200G:DACهای منفعل به طور معمول به 3-5m در 200G محدود می شوند؛ AOC عملکرد قوی را در 5m و فراتر از آن فراهم می کند.
• مدیریت پیشرفته کابل:نازک تر، سبک تر و انعطاف پذیرتر از DAC های مس؛ از شعاع های خم شدن تنگ (30mm min) پشتیبانی می کند.
• جريان هواي بهبود يافته:کاهش انسداد در شاسی سوئیچ با تراکم بالا و سیستم های مدیریت کابل.
• بهره وری انرژی بهینه:5.0W در هر انتهای 200G برای نوری فعال بسیار رقابتی است.
• حالت سیگنال یکپارچه:EQ قابل برنامه ریزی و تاکید قبلی بر تغییرات PCB میزبان و از دست دادن کانکتور غلبه می کنند.
• مصونیت EMI:فايبر واسط مانع از تداخل الکتريکي مي شود که براي محیط هاي حساس RF مناسب است.
• نظارت دیجیتال تشخیصی (DDM):نظارت در زمان واقعی بر قدرت نوری، دمای و ولتاژ برای نگهداری فعال.

به عنوان یک ارائه دهنده قابل اعتماد و مبتنی بر فناوری سخت افزار شبکه، گروه ستاره سورج هنگ کنگ پشتیبانی جامع از کابل های نودیا ملانوکس را ارائه می دهد. خدمات ما شامل:

• تحویل جهانی با زمان تحویل رقابتی (در صورت درخواست موجود است)
• اعتباربخشی فنی قبل از فروش: بررسی سازگاری با مدل های سوئیچ/سرور شما
• پرسش های طولی سفارشی برای پروژه های ویژه (بر اساس MOQ)
• گارانتی محدود یک ساله برای سخت افزار (تغطیه سازنده برای تعمیر یا تعویض)
• پشتیبانی RMA و کمک به رفع مشکل
• تیم مهندسی فروش چند زبانی (انگلیسی، چینی و دیگران)

• برای جلوگیری از آسیب دائمی به نوری داخلی، از حداکثر ولتاژ تغذیه مطلق (3.6V) تجاوز نکنید.
• از خم شدن های محکم تر از شعاع خم شدن 30 میلی متر برای جلوگیری از آسیب به فیبر اجتناب کنید.
• پوشش گرد و غبار را تا زمان نصب بر روی کانکتورها نگه دارید؛ آلودگی می تواند باعث کاهش سیگنال و افزایش BER شود.
• برای اطمینان از قابلیت اطمینان مشخص شده در محدوده دمای کابین 0-70°C کار کنید.
• هنگام دست زدن به کانکتورهای QSFP56 از اقدامات احتیاطی استاندارد ESD استفاده کنید.
• کابل را از وصل کننده ها نکشید یا فشار ندهید؛ برای قطع کردن آن از برگه کشش استفاده کنید.
• کابل به عنوان محصول لیزر کلاس 1 طبق IEC 60825-1 طبقه بندی شده است.
