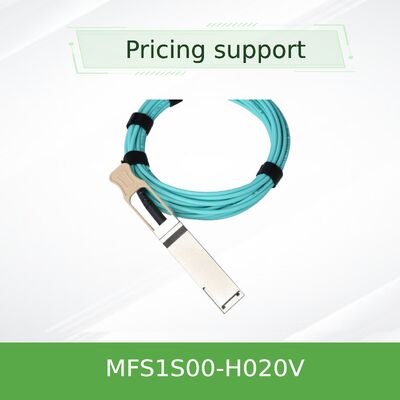

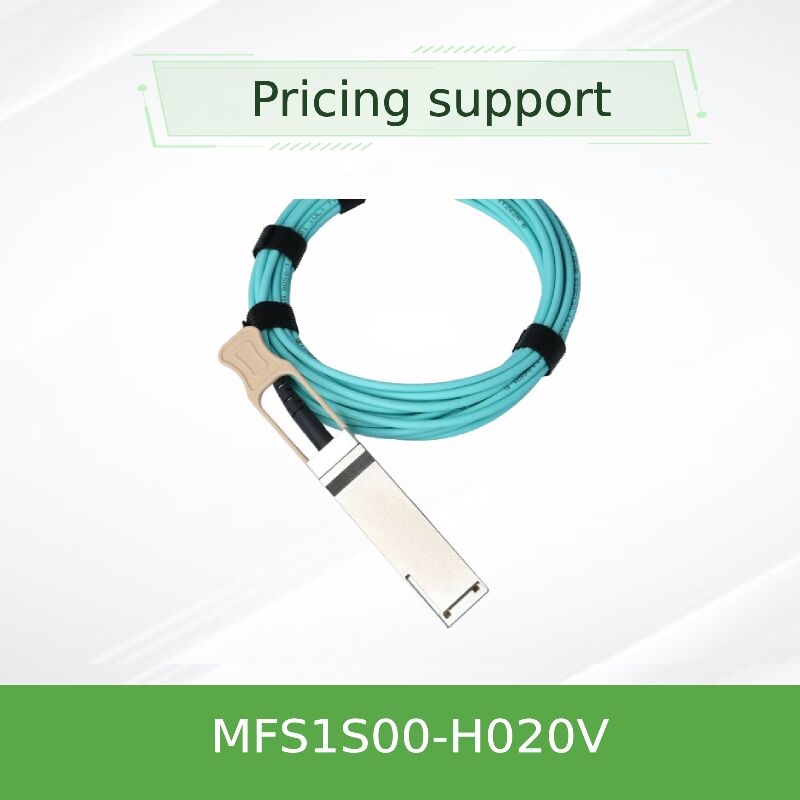

کابل نوری فعال NVIDIA Mellanox MFS1S00-H020V یک کابل نوری فعال فیبر چند حالته (MMF) با عملکرد بالا 200 گیگابیت بر ثانیه QSFP56 است که 20 متر اتصال قابل اعتماد را برای مراکز داده نسل بعدی و خوشه‌های محاسباتی با کارایی بالا ارائه می‌دهد. این AOC که برای محیط‌های InfiniBand HDR (نرخ داده بالا) و 200 گیگابیت اترنت طراحی شده است، از مدولاسیون PAM4 با سرعت 50 گیگابیت بر ثانیه در هر لاین (4x50G) برای دستیابی به پهنای باند تجمعی 200 گیگابیت بر ثانیه استفاده می‌کند. در مقایسه با DAC های غیرفعال که معمولاً در 200G به 3-5 متر محدود می‌شوند، MFS1S00-H020V یکپارچگی سیگنال برتر را در فواصل طولانی‌تر، شعاع خمش کمتر، وزن کاهش یافته و جریان هوای بهبود یافته را امکان‌پذیر می‌سازد، در حالی که تنها 5.0 وات توان معمولی در هر انتها مصرف می‌کند (با فعال بودن بازتایمینگ). این کابل با آرایه‌های VCSEL و مدار بازتایمینگ یکپارچه ساخته شده است و نرخ خطای بیت بهتر از 1E-15 و تأخیر کم قابل پیش‌بینی را ارائه می‌دهد. این کابل کاملاً با رابط مدیریتی SFF-8665 (QSFP56) و SFF-8636 سازگار است، قابل اتصال در حین کار است و با RoHS مطابقت دارد.

MFS1S00-H020V از اپتیک فعال مبتنی بر VCSEL با چهار رشته فیبر چند حالته در هر انتها استفاده می‌کند که هر لاین با سرعت 50 گیگابیت بر ثانیه PAM4 (53.125 GBd) کار می‌کند تا پهنای باند تجمعی 200 گیگابیت بر ثانیه را به دست آورد. این کابل اکولایزرهای ورودی قابل برنامه‌ریزی و پیش‌تأکید خروجی را ادغام می‌کند و امکان تنظیم دقیق برای سیستم‌های میزبان مختلف را برای به حداکثر رساندن حاشیه لینک در طول 20 متر فراهم می‌کند. بازتایمینگ را می‌توان به صورت انتخابی در هر لاین فعال کرد، که لرزش را در نرخ‌های داده بالا کاهش می‌دهد و در عین حال سازگاری با عقب‌مانده با سرعت‌های پایین‌تر (مانند 100 گیگابیت بر ثانیه NRZ) را در صورت غیرفعال بودن بازتایمینگ حفظ می‌کند. روکش LSZH (دود کم، هالوژن صفر) ایمنی آتش را در استقرار متراکم افزایش می‌دهد. تمام الکترونیک‌های فعال به صورت هرمتیک در محفظه‌های کانکتور QSFP56 مهر و موم شده‌اند و فراتر از ولتاژ استاندارد 3.3 ولت از پورت میزبان به هیچ منبع تغذیه خارجی نیاز ندارند. این کابل از انتخاب نرخ از طریق رجیسترهای SFF-8636 پشتیبانی می‌کند و امکان پیکربندی برای عملیات 25.78125 GBd NRZ (EDR) یا 26.56250 GBd PAM4 (HDR) را فراهم می‌کند.

• خوشه‌های محاسباتی با کارایی بالا (HPC) با استفاده از شبکه‌های InfiniBand HDR (لینک‌های بین رک 20 متری)
• معماری‌های ستون فقرات به برگ 200GbE مراکز داده که سوئیچ‌های بالای رک را به سوئیچ‌های میانی ردیف متصل می‌کنند
• شبکه‌های ذخیره‌سازی با NVMe-oF بر روی InfiniBand که به پهنای باند بالا و تأخیر کم در چندین رک نیاز دارند
• خوشه‌های آموزش هوش مصنوعی/یادگیری ماشین با استفاده از سوئیچ‌های NVIDIA Quantum-2 در رک‌های مجاور
• اتصالات سوئیچ به سرور فراتر از 10 متر، تا 20 متر
• استقرار مراکز داده مقیاس بزرگ که به کابل‌کشی با چگالی بالا و بهره‌وری انرژی در فواصل متوسط نیاز دارند

MFS1S00-H020V با هر پورت استاندارد QSFP56 مطابق با SFF-8665 سازگار است. این کابل به طور بومی در پلتفرم‌های سوئیچ InfiniBand HDR و 200GbE NVIDIA Mellanox و همچنین بسیاری از سوئیچ‌های 200GbE شخص ثالث پشتیبانی می‌شود. پلتفرم‌های تأیید شده سازگار عبارتند از:

• سوئیچ‌های InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• آداپتورهای NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand
• سوئیچ‌های 200GbE سری NVIDIA Mellanox SN3700، SN4600
• سوئیچ‌های استاندارد صنعتی 200G QSFP56 (سازگاری متفاوت است؛ لطفاً پشتیبانی AOC را تأیید کنید)

¹ خوانش دمای داخلی از طریق DDM تا 75 درجه سانتیگراد مجاز است. حداکثر مقادیر مطلق: Vcc -0.3 تا 3.6 ولت؛ ولتاژ ورودی داده -0.3 تا 3.465 ولت؛ آستانه آسیب 3.4 dBm.

توجه: تلرانس طول برای طول‌ها <5m: +300mm>

• برد طولانی‌تر در 200G: DAC های غیرفعال معمولاً در 200G به 3-5 متر محدود می‌شوند؛ AOC عملکرد قوی را در 20 متر و فراتر از آن ارائه می‌دهد.
• مدیریت کابل برتر: نازک‌تر، سبک‌تر و انعطاف‌پذیرتر از DAC های مسی؛ از شعاع خمش کم (حداقل 30 میلی‌متر) پشتیبانی می‌کند.
• جریان هوای بهبود یافته: انسداد کمتر در شاسی سوئیچ با چگالی بالا و سیستم‌های مدیریت کابل.
• بهره‌وری انرژی بهینه شده: 5.0 وات در هر انتها در 200G برای اپتیک فعال در طول 20 متر بسیار رقابتی است.
• شکل‌دهی سیگنال یکپارچه: EQ و پیش‌تأکید قابل برنامه‌ریزی بر تفاوت‌های PCB میزبان و تلفات کانکتور غلبه می‌کنند.
• مصونیت EMI: محیط فیبر تداخل الکتریکی را حذف می‌کند، ایده‌آل برای محیط‌های حساس RF.
• نظارت تشخیصی دیجیتال (DDM): نظارت در زمان واقعی بر توان نوری، دما و ولتاژ برای نگهداری پیشگیرانه.

خدمات و پشتیبانی – Hong Kong Starsurge

به عنوان یک ارائه‌دهنده قابل اعتماد سخت‌افزار شبکه مبتنی بر فناوری، Hong Kong Starsurge Group پشتیبانی جامعی را برای کابل‌های نوری فعال NVIDIA Mellanox ارائه می‌دهد. خدمات ما شامل موارد زیر است:

• تحویل جهانی با زمان تحویل رقابتی (موجودی انبار در صورت درخواست)
• اعتبارسنجی فنی پیش از فروش: بررسی سازگاری با مدل‌های سوئیچ/سرور شما
• استعلام طول سفارشی برای پروژه‌های ویژه (منوط به MOQ)
• گارانتی سخت‌افزار محدود 1 ساله (پوشش سازنده برای تعمیر یا تعویض)
• پشتیبانی RMA و کمک عیب‌یابی
• تیم مهندسی فروش چند زبانه (انگلیسی، چینی و سایر زبان‌ها)

سوالات متداول

س: حداکثر فاصله پشتیبانی شده توسط سری MFS1S00-HxxxV چقدر است؟

پ: سری MFS1S00 تا 100 متر (MFS1S00-H100V) را پشتیبانی می‌کند. مدل H020V برای لینک‌های 20 متری بهینه شده است.

س: آیا این کابل با پورت‌های 100 گیگابیت بر ثانیه (EDR) سازگاری عقب‌مانده دارد؟

پ: بله، با تنظیم مناسب رجیسترهای انتخاب نرخ (حالت NRZ در 25.78125 GBd) و در صورت نیاز غیرفعال کردن بازتایمینگ. با این حال، استفاده بهینه در 200G HDR است. لطفاً سازگاری میزبان را برای محیط‌های با سرعت مختلط تأیید کنید.

س: مصرف برق معمولی در 20 متر چقدر است؟

پ: مصرف برق مستقل از طول است؛ هر انتها با فعال بودن بازتایمینگ، 5.0 وات معمولی مصرف می‌کند، چه کابل 1 متر باشد یا 100 متر.

س: آیا کابل از نظارت تشخیصی دیجیتال (DDM) پشتیبانی می‌کند؟

پ: بله، DDM نظارت در زمان واقعی بر توان نوری Rx/Tx، جریان بایاس، ولتاژ تغذیه و دمای کیس در هر لاین را با آستانه‌های هشدار/هشدار ارائه می‌دهد.

س: چه گارانتی ارائه می‌شود؟

پ: NVIDIA Mellanox گارانتی سخت‌افزار محدود 1 ساله را ارائه می‌دهد که شامل تعمیر یا تعویض قطعات برای نقص‌های تولیدی می‌شود.

س: آیا می‌توانم از این کابل با سوئیچ‌های غیر ملانوکس استفاده کنم؟

پ: ممکن است با سوئیچ‌های QSFP56 شخص ثالث که از 200GbE و AOC با بازتایمینگ پشتیبانی می‌کنند، کار کند. با این حال، سازگاری تضمین نمی‌شود؛ ما توصیه می‌کنیم قبل از استقرار در مقیاس بزرگ، با فروشنده سوئیچ خود تأیید کرده و آزمایش کنید.

احتیاط‌ها و نگهداری

• برای جلوگیری از آسیب دائمی به اپتیک داخلی، از ولتاژ تغذیه مطلق حداکثر (3.6 ولت) تجاوز نکنید.
• از خم شدن‌های تنگ‌تر از شعاع خمش پویا 30 میلی‌متر برای جلوگیری از آسیب فیبر خودداری کنید.
• درپوش‌های گرد و غبار را تا زمان نصب روی کانکتورها نگه دارید؛ آلودگی می‌تواند باعث افت سیگنال و افزایش BER شود.
• برای اطمینان از قابلیت اطمینان مشخص شده، در محدوده دمای کیس 0-70 درجه سانتیگراد کار کنید.
• هنگام کار با کانکتورهای QSFP56 از اقدامات احتیاطی استاندارد ESD (بندهای مچی زمین شده، تشک‌های ESD) استفاده کنید.
• کابل را از طریق کانکتورها نکشید یا فشار ندهید؛ برای جدا کردن از زبانه کششی استفاده کنید.
• این کابل طبق IEC 60825-1 به عنوان محصول لیزر کلاس 1 طبقه‌بندی می‌شود. از قرار گرفتن مستقیم در معرض دریچه لیزر خودداری کنید.
