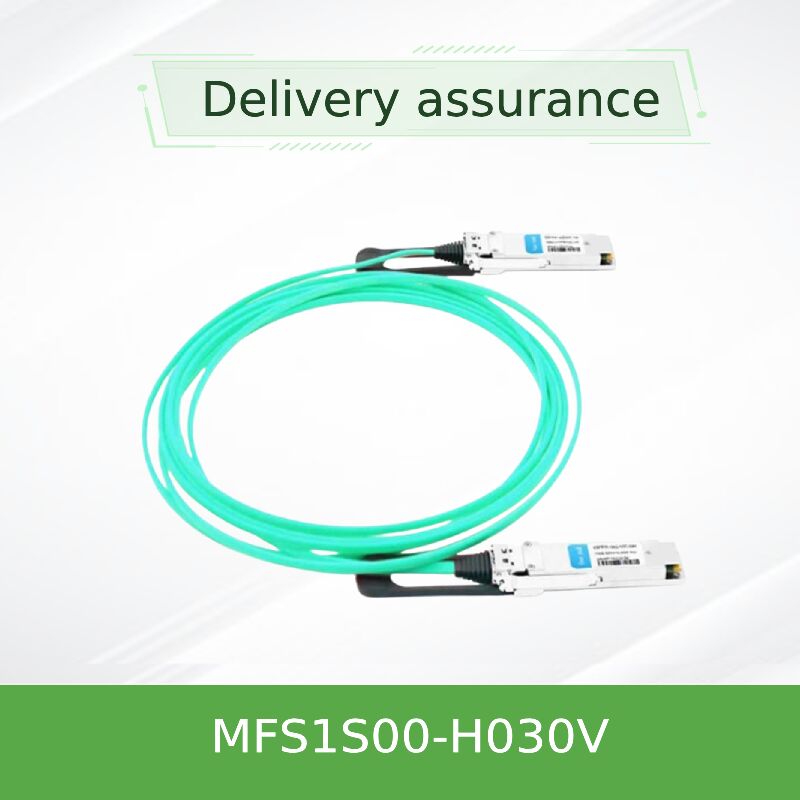

NVIDIA Mellanox MFS1S00-H030V 200Gb / s QSFP56 MMF کابل نوری فعال LSZH 30 متر
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S00-H030V (980-9I440-00H030) |
| مدرک: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | کابل AOC Infiniband |
| تایپ کنید: | کابل AOC Mellanox | طول کابل: | کابل AOC 30 متر |
| مدل: | MFS1S00-H030V (980-9I440-00H030) | نام: | کابل MFS1S00-H030V AOC IB HDR تا 200 گیگابایت در ثانیه QSFP56 30M 200GBASE-AOC QSFP56 به QSFP56 |
| کله: | کابل AOC Mellanox | ||
توضیحات محصول
کابل نوری فعال با چگالی بالا 200G InfiniBand HDR / 200GbE | مدولاسیون PAM4 | توان 5.0 وات (معمولی) | فناوری VCSEL | روکش LSZH | برد 30 متر
کابل نوری فعال NVIDIA Mellanox MFS1S00-H030V یک کابل نوری فعال فیبر چند حالته (MMF) با عملکرد بالا 200 گیگابیت بر ثانیه QSFP56 است که اتصال قابل اعتماد 30 متری را برای مراکز داده نسل بعدی و خوشههای محاسباتی با کارایی بالا ارائه میدهد. این AOC که برای محیطهای InfiniBand HDR (نرخ داده بالا) و اترنت 200 گیگابیتی طراحی شده است، از مدولاسیون PAM4 با سرعت 50 گیگابیت بر ثانیه در هر لاین (4x50G) برای دستیابی به پهنای باند تجمعی 200 گیگابیت بر ثانیه استفاده میکند. در مقایسه با DAC های غیرفعال که معمولاً در 200G به 3-5 متر محدود میشوند، MFS1S00-H030V یکپارچگی سیگنال برتر را در فواصل طولانیتر، شعاع خمش کمتر، وزن کاهش یافته و جریان هوای بهبود یافته ارائه میدهد، در حالی که تنها 5.0 وات توان معمولی در هر انتها مصرف میکند (با فعال بودن بازتایمینگ). این کابل با آرایههای VCSEL و مدار بازتایمینگ یکپارچه ساخته شده است و نرخ خطای بیت کمتر از 1E-15 و تأخیر کم قابل پیشبینی را ارائه میدهد. این کابل کاملاً با رابط مدیریتی SFF-8665 (QSFP56) و SFF-8636 سازگار است، قابلیت اتصال در حین کار (hot pluggable) و مطابق با RoHS است.
مدولاسیون PAM4 4x 50 گیگابیت بر ثانیه
5.0 وات معمولی در هر انتها (بازتایمینگ فعال)
برای نرخهای TX و RX تا 50 گیگابیت بر ثانیه
دامنه خروجی Rx، پیشتأکید؛ اکولایزر ورودی Tx
ایدهآل برای اتصالات بین رک و بین ردیف
مدیریت I²C مطابق با RoHS، SFF-8665 QSFP56، SFF-8636
پورت استاندارد، منبع تغذیه تکی 3.3 ولت
نظارت بر توان نوری، دما و ولتاژ در زمان واقعی
MFS1S00-H030V از اپتیک فعال مبتنی بر VCSEL با چهار رشته فیبر چند حالته در هر انتها استفاده میکند که هر لاین با سرعت 50 گیگابیت بر ثانیه PAM4 (53.125 GBd) کار میکند تا پهنای باند تجمعی 200 گیگابیت بر ثانیه را به دست آورد. این کابل اکولایزرهای ورودی قابل برنامهریزی و پیشتأکید خروجی را ادغام میکند و امکان تنظیم دقیق برای سیستمهای میزبان مختلف را برای به حداکثر رساندن حاشیه لینک در طول 30 متر فراهم میکند. بازتایمینگ را میتوان به صورت انتخابی در هر لاین فعال کرد، که لرزش را در نرخهای داده بالا کاهش میدهد و در عین حال سازگاری با سرعتهای پایینتر (مانند 100 گیگابیت بر ثانیه NRZ) را در صورت غیرفعال بودن بازتایمینگ حفظ میکند. روکش LSZH (دود کم، هالوژن صفر) ایمنی آتش را در استقرار متراکم افزایش میدهد. تمام الکترونیکهای فعال در محفظههای کانکتور QSFP56 به صورت هرمتیک مهر و موم شدهاند و فراتر از ولتاژ استاندارد 3.3 ولت از پورت میزبان به هیچ منبع تغذیه خارجی نیاز ندارند. این کابل از انتخاب نرخ از طریق رجیسترهای SFF-8636 پشتیبانی میکند و امکان پیکربندی برای عملیات 25.78125 GBd NRZ (EDR) یا 26.56250 GBd PAM4 (HDR) را فراهم میکند.
- خوشههای محاسباتی با کارایی بالا (HPC) با استفاده از شبکههای InfiniBand HDR (اتصالات بین رک 30 متری)
- معماریهای ستون فقرات به برگ 200GbE مراکز داده که سوئیچهای بالای رک را به سوئیچهای میانی ردیف متصل میکنند
- شبکههای ذخیرهسازی با NVMe-oF بر روی InfiniBand که به پهنای باند بالا و تأخیر کم در چندین رک نیاز دارند
- خوشههای آموزش هوش مصنوعی/یادگیری ماشین با استفاده از سوئیچهای NVIDIA Quantum-2 در رکهای مجاور
- اتصالات سوئیچ به سرور فراتر از 20 متر، تا 30 متر
- استقرار مراکز داده هیپراسکال که به کابلکشی با چگالی بالا و بهرهوری انرژی در فواصل متوسط نیاز دارند
MFS1S00-H030V با هر پورت استاندارد QSFP56 مطابق با SFF-8665 سازگار است. این کابل به طور بومی در پلتفرمهای سوئیچ InfiniBand HDR و 200GbE NVIDIA Mellanox و همچنین بسیاری از سوئیچهای 200GbE شخص ثالث پشتیبانی میشود. پلتفرمهای سازگار تأیید شده شامل:
- سوئیچهای InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
- آداپتورهای InfiniBand NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7
- سوئیچهای 200GbE سری NVIDIA Mellanox SN3700، SN4600
- سوئیچهای استاندارد صنعتی 200G QSFP56 (سازگاری متفاوت است؛ لطفاً پشتیبانی AOC را تأیید کنید)
| پارامتر | حداقل | معمولی | حداکثر | واحد |
|---|---|---|---|---|
| ولتاژ تغذیه (Vcc) | 3.135 | 3.3 | 3.465 | V |
| اتلاف توان (هر انتها، بازتایمینگ فعال در تمام لاینها) | — | 5.0 | 5.0 | W |
| دمای کیس عملیاتی | 0 | — | 701 | °C |
| دمای ذخیرهسازی | -40 | — | 85 | °C |
| رطوبت نسبی عملیاتی | 5 | — | 85 | % |
| نرخ سیگنالینگ (PAM4) | -100 ppm | 53.125 | +100 ppm | GBd |
| نرخ سیگنالینگ (NRZ، انتخاب نرخ) | -100 ppm | 25.78125 | +100 ppm | GBd |
| نرخ داده تجمعی | — | 200 | 212.5 | Gb/s |
| نرخ خطای بیت (BER) | < 1E-15 | — | ||
| طول (این مدل) | 30 متر (MFS1S00-H030V) | m | ||
| نوع فیبر | فیبر چند حالته (MMF) 50/125 میکرومتر | — | ||
| نوع کانکتور | QSFP56 (مطابق با SFF-8665) | — | ||
| جنس روکش | LSZH (دود کم، هالوژن صفر) | — | ||
| حداقل شعاع خمش (پویا) | 30 میلیمتر | mm | ||
| تحمل نویز منبع تغذیه (10Hz-10MHz) | 66 | mVpp | ||
1 خوانش دمای داخلی از طریق DDM تا دمای 75 درجه سانتیگراد مجاز است. حداکثر مقادیر مطلق: Vcc -0.3 تا 3.6 ولت؛ ولتاژ ورودی داده -0.3 تا 3.465 ولت؛ آستانه آسیب 3.4 دسیبل.
| شماره قطعه | توضیحات | طول |
|---|---|---|
| MFS1S00-H001V | کابل نوری فعال NVIDIA Mellanox، IB HDR، تا 200 گیگابیت بر ثانیه، QSFP56، LSZH | 1 متر |
| MFS1S00-H002V | — | 2 متر |
| MFS1S00-H003V | — | 3 متر |
| MFS1S00-H005V | — | 5 متر |
| MFS1S00-H010V | — | 10 متر |
| MFS1S00-H015V | — | 15 متر |
| MFS1S00-H020V | — | 20 متر |
| MFS1S00-H030V | مدل انتخاب شده – کابل نوری فعال 30 متری | 30 متر |
| MFS1S00-H050V | — | 50 متر |
| MFS1S00-H100V | — | 100 متر |
توجه: تلرانس طول برای طولهای <5m: +300mm>
