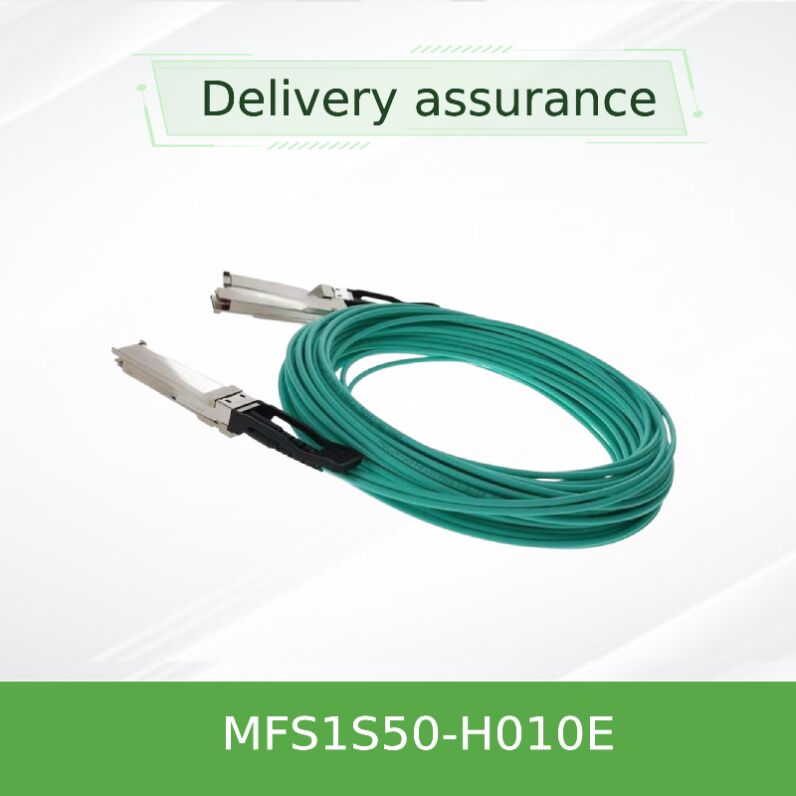

NVIDIA MFS1S50-H010E 200G به 2x100G QSFP56 AOC کم تاخیر کابل تقسیم کننده
جزئیات محصول:
| نام تجاری: | Mellanox |
| شماره مدل: | MFS1S50-H010E |
| مدرک: | MFS1S50-H0xxV.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 عدد |
|---|---|
| قیمت: | Negotiate |
| جزئیات بسته بندی: | جعبه بیرونی |
| زمان تحویل: | بر اساس موجودی |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | تهیه توسط پروژه/دسته |
|
اطلاعات تکمیلی |
|||
| در دسترس بودن: | سهام | گارانتی: | 1 سال |
|---|---|---|---|
| وضعیت: | نو و اصل | تکنولوژی: | بی نهایت |
| نرخ داده: | تا 200 گیگابایت در ثانیه | نوع رابط: | QSFP56 |
| قطر: | 3 +/- 0.2mm | حداقل رادیو خم: | 30 میلی متر |
| ارتفاع چشم خروجی نزدیک: | 70MVPP | نزدیک ESMW ESMW: | 0.265ui |
توضیحات محصول
NVIDIA® MFS1S50-H010E یک کابل تقسیم کننده نوری فعال با عملکرد بالا (AOC) است که امکان اتصال 200Gb / s به 2x100Gb / s را در مراکز داده مدرن فراهم می کند.طراحی شده برای محیط های حساس به هزینه اما سخت، این AOC مبتنی بر QSFP56 VCSEL یک رابط بی نقص بین یک پورت سوئیچ 200Gb / s و دو سرور 100Gb / s جداگانه یا گره های محاسباتی را فراهم می کند. مطابق با استانداردهای SFF-8665 و SFF-8679 ،سری MFS1S50 یکپارچگی سیگنال قوی را ارائه می دهدطول 10 متر (H010E) برای اتصال بالا از قفسه (ToR) به سرور ایده آل است، که کابل کشی را در حالی که پهنای باند بالا را حفظ می کند، ساده می کند.
هر کابل تقسیم کننده EEPROM را در هر دو طرف QSFP56 برای نظارت بر محصول در زمان واقعی و گزارش وضعیت، کاملا سازگار با سوئیچ های NVIDIA InfiniBand و Ethernet ادغام می کند.با تست های سختگیرانه تولید و طراحی کیفیت منحصر به فرد NVIDIA، این AOC اطمینان از قابلیت اطمینان پلگ و پلی و چرخه عمر طولانی در استقرار خوشه های سازمانی، HPC و AI را تضمین می کند.
این امکان را می دهد که پورت سوئیچ 200Gb / s به دو نقطه پایانی 100Gb / s خدمت کند، باعث بهبود تراکم پورت و کاهش هزینه زیرساخت می شود.
معماری فیبر چند حالت مبتنی بر VCSEL تاخیر بسیار پایین را برای بار های کاری حساس به تاخیر HPC و AI تضمین می کند.
نظارت در زمان واقعی: قدرت نوری Tx/Rx، جریان انحراف، ولتاژ تغذیه، دمای مورد، آستانه های هشدار / هشدار.
دمای محیط کار 0°C تا 70°C، ذخیره سازی -40°C تا 85°C، مناسب برای محیط های مورد نیاز مرکز داده.
مساوات ورودی Tx، دامنه خروجی Rx، تاکید قبلی؛ کنترل Tx/Rx CDR برای عملیات 100GbE.
رابط مدیریت استاندارد 2 سیم، ModSelL، IntL، ResetL، LPMode برای کنترل کامل میزبان.
MFS1S50-H010E از آرایه های لیزر ساطع کننده سطح عمودی (VCSEL) و فوتودیود های PIN با حساسیت بالا در چهار جفت فیبر چند حالت استفاده می کند. در سمت 200Gb / s QSFP56,تمام چهار خط در 50Gb / s PAM4 کار می کنند (53.125GBd) برای دستیابی به پهنای باند 200Gb / s؛ پایان شکستن هر دسته دو خط در 100Gb / s (50Gb / s PAM4 در هر خط).این طراحی نوری فعال تخریب سیگنال مس را از بین می برد و حداکثر 50 متر را در حالی که نرخ خطای بیت را کمتر از 1e-12 حفظ می کند، گسترش می دهد..
این کابل دارای سیگنال های کنترل سازگار با SFF-8636 است، از جمله ماژول انتخاب، حالت کم مصرف و خط قطع.نظارت دیجیتال تشخیصی بر روی تراشه (DDM) بینش در زمان واقعی را در مورد سلامت پیوند فراهم می کندعلاوه بر این، گیرنده از نرخ انتخاب برای نرخ های خط انعطاف پذیر پشتیبانی می کند: 10.3125G NRZ، 25.78125G NRZ و 26.5625G PAM4 برای پذیرش سازگاری عقب در صورت لزوم.
- انتقال از بالای قفسه (ToR) به اتصال دو سرور در پارچه های HDR 200GbE یا InfiniBand.
- خوشه های محاسبات با عملکرد بالا (HPC) که نیاز به تاخیر کم و کابل کشی با چگالی بالا دارند.
- زیرساخت آموزش هوش مصنوعی / ML با لینک های صعودی 200G به سرورهای GPU (به عنوان مثال ، سوئیچ های NVIDIA Quantum یا Spectrum).
- معماری های ستون فقرات مرکز داده که در آن بهره وری پورت و مدیریت ساده کابل بسیار مهم است.
- جمع آوری هسته شرکت که تعداد فرستنده ها را کاهش می دهد در حالی که پهنای باند در هر واحد ریک را افزایش می دهد.
طراحی شده برای سوئیچ های NVIDIA Quantum InfiniBand (به عنوان مثال ، سری QM8700 ، QM9700) و سوئیچ های NVIDIA Spectrum Ethernet.MFS1S50-H010E همچنین با هر پورت استاندارد QSFP56 که از 200GbE یا آموزش پیوند سازگار با HDR / NDR InfiniBand پشتیبانی می کند، همکاری می کند.. EEPROM AOC® ارائه می دهد شناسایی محصول منحصر به فرد، و آن را به طور کامل توسط سیستم عامل های شبکه NVIDIA مدیریت می شود. برای میزبان های غیر NVIDIA،کابل با QSFP56 MSA (SFF-8665) مطابقت دارد و رابط الکتریکی با SFF-8679 مطابقت دارد. هميشه براي پشتيباني از نيروهاي خارج شده، تشكيل پورت هاست را تاييد كنيد.
| پلتفرم / خانواده محصول | سرعت پشتیبانی شده | نوع پورت |
|---|---|---|
| NVIDIA Quantum HDR InfiniBand Switches (QM8700، QM8790) | 200G HDR | QSFP56 |
| سوئیچ های اسپیکترم ۲/۳ اترنت NVIDIA (SN3700، SN4600) | 200GbE | QSFP56 |
| NVIDIA ConnectX-6 HDR / ConnectX-6 Dx | 100Gb/s در هر دم | QSFP56 |
| سوئیچ های 200GbE شخص ثالث با پشتیبانی از شکستن | 200G→2x100G | مطابقت با QSFP56 |
| پارامتر | جزئیات |
|---|---|
| مدل محصول | MFS1S50-H010E |
| فاکتور فرم | کابل QSFP56 به 2x QSFP56 فعال قطعات نوری |
| نرخ داده | 200 گیگابایت در ثانیه (آخر اصلی) / 100 گیگابایت در ثانیه در هر شاخه شکستن |
| نرخ سیگنالینگ در هر خط | 53.125 GBd PAM4 (نامی) |
| طول کابل | 10 متر (تواریخ: +300mm / -0 برای طول های <50m) |
| نوع فیبر | فیبر چند حالت (MMF) 50/125μm، ژاکت آکو |
| حداقل شعاع خم | 30 میلی متر |
| ولتاژ تغذیه (Vcc) | 3.135 ولت ️ 3.465 ولت (نوع 3.3 ولت) |
| مصرف برق (آخر 200G) | نوع 4.5W، حداکثر 5.0W |
| مصرف برق (100G در هر شاخه) | نوع 3.0W، حداکثر 3.5W |
| دمای محیط کار | از صفر تا هفتاد درجه |
| دمای ذخیره سازی | -40°C تا 85°C |
| رطوبت نسبی (غیر فشرده سازی) | ۵ تا ۸۵ درصد |
| تحمل در مورد ESD | مطابق با مدیریت ESD مرکز داده های معمولی؛ کلاس I ایمنی لیزر |
| ویژگی های تشخیصی | DDM (طاقت Tx/Rx، تعصب، ولتاژ، دمای) ، LOS/LOL، خطای Tx، تعادل قابل برنامه ریزی |
| انطباق قانونی | CE، FCC کلاس A، ICES، RCM، VCCI، CB، cTUVus، RoHS (بر اساس استانداردهای NVIDIA) |
| شماره سفارش بخش | توضیحات | طول |
|---|---|---|
| MFS1S50-H003V | NVIDIA AOC، 200G تا 2x100G، QSFP56 تا 2xQSFP56 | 3 متر |
| MFS1S50-H005V | NVIDIA AOC، 200G تا 2x100G، QSFP56 تا 2xQSFP56 | 5 متر |
| MFS1S50-H010E | NVIDIA AOC، 200G تا 2x100G، QSFP56 تا 2xQSFP56 | 10 متر |
| MFS1S50-H015V | NVIDIA AOC، 200G تا 2x100G، QSFP56 تا 2xQSFP56 | 15 متر |
| MFS1S50-H020V | NVIDIA AOC، 200G تا 2x100G، QSFP56 تا 2xQSFP56 | 20 متر |
| MFS1S50-H030V | NVIDIA AOC، 200G تا 2x100G، QSFP56 تا 2xQSFP56 | 30 متر |
برای طول های سفارشی یا نیازهای انبوه، لطفا با تیم فروش ما تماس بگیرید. پسوند "E" نشان دهنده کد منطقه ای یا کارخانه خاص است؛عملکرد الکتریکی و نوری یکسان با سری استاندارد H0xxV.
- تضمین اصلی محصول:100درصد کابل های اصیل NVIDIA، کاملا قابل ردیابی و با کیفیت تولید کننده پشتیبانی می شوند.
- تخصص فنی:مهندسان ما قبل از فروش، تایید سازگاری و پشتیبانی پس از فروش را ارائه می دهند.
- سازماني لجستيك هاي جهاني:حمل و نقل سریع در سراسر جهان با بسته بندی ضد ایستاتیک مناسب و حفاظت ESD.
- قیمت رقابتی و تخفیف حجم:ایده آل برای ساخت مراکز داده و پروژه های بازسازی زیرساخت ها.
- گزینه های ضمانت گسترده:گارانتی استاندارد یک ساله با پوشش گسترده در صورت درخواست در دسترس است.
گروه استارزورج هنگ کنگ خدمات کامل را ارائه می دهد: مشاوره مشخصات فنی، کمک به تست قابلیت همکاری و پشتیبانی RMA. تیم ما برای اشکال زدایی از راه دور در دسترس است،راهنمای نصبهر کابل قبل از ارسال به صورت بصری بازرسی می شود تا از اتصالگاه های نوری تمیز و برچسب گذاری مناسب اطمینان حاصل شود. برای پروژه های مهم،ما خدمات جایگزینی در محل را در مناطق انتخابی ارائه می دهیمبراي اختيارات SLA با مدير حساب خود تماس بگيريد.
- تایید کنید که سوئیچ و پورت های NIC شما از حالت Breakout (200G → 2x100G) پشتیبانی می کنند.
- محدودیت های طول کابل مورد نیاز و شعاع خم را در طرح قفسه خود بررسی کنید.
- اطمینان حاصل کنید که هر دو سیستم میزبان در انتهای 100G دارای قفس های QSFP56 با جریان هوا و بودجه قدرت مناسب هستند.
- بررسی کنید که آیا محیط شما نیاز به گواهینامه های قانونی اضافی دارد (به عنوان مثال، RoHS چین).
- در نظر گرفتن سفارش واحدهای اضافی برای تقارن پیوند یکسان در خوشه های با دسترسی بالا.
- حساس به تخلیه الکتروستاتیک (ESD): استفاده از بند مچ دست زمین شده و ایستگاه های کاری ایمن ESD در طول نصب.
- برای جلوگیری از آسیب برگشت ناپذیر، از حداکثر ولتاژ تغذیه مطلق (3.6V) یا ولتاژ ورودی داده تجاوز نکنید.
- از خم شدن محکم زیر شعاع 30 میلی متر برای حفظ عملکرد نوری و جلوگیری از شکستن فیبر اجتناب کنید.
- همیشه ماژول های QSFP را به آرامی در قفس ها قرار دهید؛ قرار دادن اجباری ممکن است به کانکتورها یا قفل های قفس آسیب برساند.
- کار در محدوده دمای مورد نیاز 0 ∼ 70 °C؛ جریان هوا مناسب را در محیط های با تراکم بالا تضمین کنید.
- در صورت هر گونه آسیب قابل مشاهده به کفش یا ژاکت تقسیم کننده، کابل را جایگزین کنید تا از مشکلات یکپارچگی سیگنال جلوگیری شود.
